Расцепители РН32, РМ32 и защитная оболочка IP54

Независимый расцепитель РН32 предназначен для дистанционного отключения ПРК32. Расцепитель минимального напряжения РМ32 предназначен для отключения ПРК32 при недопустимом для электрооборудования снижении питающего напряжения электрической сети. Защитная оболочка служит для обеспечения степени защиты IP54 по ГОСТ 14254-96

Технические характеристики

Хар-ки РН32 РМ32
Номинальное рабочее напряжение ие, В 110; 230; 400 110; 230; 400
Номинальная частота сети, Гц 50 50
Напряжение удержания, В - (0,85+1,1)ие
Напряжение срабатывания, В (0,7+1,1) (0,35+0,7)ие
Потребляемая импульсная мощность, не более, Вт 3 0,1
Степень защиты IP20 IP20
Износостойкость, циклов В-О, не менее 10 000 10 000
Сечение присоединяемых проводов, мм2 0,75+1,5 0,75+1,5
Сторона присоединения к пускателю ПРК32 левая левая
Масса, кг не более 0,1 не более 0,1

Ассортимент

  Наим. Кол-во и вид контактов Кол-во изделий в упак. Артикул
групп. трансп.
Расцепитель независимый РН32 Ue 110 В IEK 110 2 100 DMS11D-SH110
Расцепитель независимый РН32 Ue 230 В IEK 230 2 100 DMS11D-SH230
Расцепитель независимый РН32 Ue 400 В IEK 400 2 100 DMS11D-SH400
Расцепитель минимального напряжения РМ32 Ue 110 В IEK 110 2 100 DMS11D-UV110
Расцепитель минимального напряжения РМ32 Ue 230 В IEK 230 2 100 DMS11D-UV230
Расцепитель минимального напряжения РМ32 Ue 400 В IEK 400 2 100 DMS11D-UV400
Защитная оболочка с кнопкой «Стоп» IP55 IEK   1 20 DMS11D-PC55

Габаритные размеры

РН32

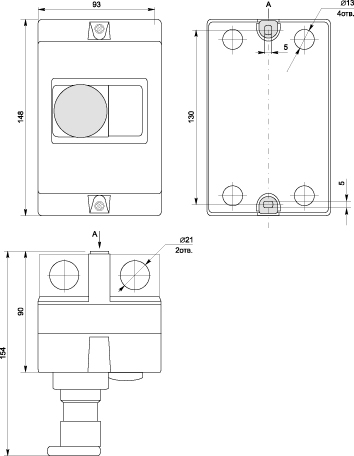

Защитная оболочка IP55

РМ32
