Дополнительные контакты ДКП32, ДК32, ДК/АК 32

Дополнительный контакт поперечной установки ДКП32 Дополнительный контакт ДК32

Дополнительный и аварийный контакты в одном корпусе ДК/АК 32

Дополнительные контакты поперечной установки ДКП 32 и допконтакты ДК 32 предназначены для увеличения количества вспомогательных контактов.

Дополнительные и аварийные контакты в одном корпусе ДК/АК 32 предназначены для увеличения количества вспомогательных контактов и сигнализации срабатывания ПРК32 от сверхтоков.

Ассортимент

  Наим. Кол-во и вид контактов Кол-во изделий в упак. Артикул
групп. трансп.
Дополнительный контакт поперечный ДКП32-11 IEK 1з+1р 20 1000 DMS11D-AE11
Дополнительный контакт поперечный ДКП32-20 IEK 2з 20 1000 DMS11D-AE20
Дополнительный контакт ДК32-11 IEK 1з+1р 4 200 DMS11D-AU11
Дополнительный контакт ДК32-20 IEK 2з 4 200 DMS11D-AU20
Аварийно-дополнительный контакт ДК/АК32-01 IEK 1р 3 150 DMS11D-FA01
Аварийно-дополнительный контакт ДК/АК32-02 IEK 2р 3 150 DMS11D-FA02
Аварийно-дополнительный контакт ДК/АК32-11 IEK 1з+1р 3 150 DMS11D-FA11
Аварийно-дополнительный контакт ДК/АК32-20 IEK 2з 3 150 DMS11D-FA20

Технические характеристики

Пар-ры ДКП32 ДК32 ДК/АК32
Номинальное рабочее напряжение ие, В 24 48 60 110 230 24 48 110 230 400 660 24 48 60 110 230
Номинальный ток, А АС-15 2,0 1,25 — 1,0 0,5 — 6,0 4,5 3,3 2,2 0,6 1,5 1,0 — 0,5 0,3
DC-13 1,0 0,3 0,15 — — 6,0 5,0 1,3 0,5 — — 1,0 0,3 0,15 — —
Условный тепловой ток Ith, А Дополнительный контакт 2,5 6 6
Аварийный контакт — — 2,5
Номинальное напряжение изоляции Ui, B 250 690 690
Износостойкость, циклов В-О, не менее раз 10000 10000 10000
Визуальная индикация срабатывания   — Индикация срабатывания ПРК32 от сверхтоков
Степень защиты P20 IP20 IP20
Сечение присоединяемых проводов, мм2 0,75 + 1,5 0,75+1,5 0,75+1,5
Сторона присоединения к пускателю ПРК32 Сверху со стороны вводных зажимов Правая Правая
Масса, кг не более 0,1 не более 0,1 не более 0,1

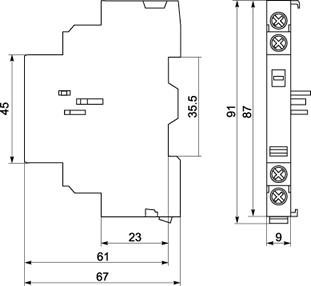

Габаритные размеры

ДКП32

ДК32

ДК/АК32
