Приставки контактные серии ПКИ и приставки выдержки времени серии ПВИ

Приставки контактные ПКИ предназначены для расширения возможностей использования контакторов в системах автоматизации технологических проектов. Пневматические приставки выдержки времени ПВИ позволяют получить задержку замыкания или размыкания вспомогательной цепи от 0,1 до 180 с. Используются совместно с контакторами серии КМИ и КТИ.

Технические характеристики

Характеристики ПКИ ПВИ
Номинальное рабочее напряжение переменного тока, В
Номинальное рабочее напряжение постоянного тока, В до 400 до 660
Номинальный ток, А 10 до 400
Минимальная включающая способность Umin, В 24 10
1 min, мА 10 —
Допустимый кратковременный ток, А 10 —
Диапазон рабочих температур, °С —40 + +50 —
Диапазон выдержки времени, с — 0,1 + 180
Масса, кг 0,03; 0,05 0,08
Механическая износостойкость, не менее циклов В-О 1,6-106 1,6-106
Степень защиты IP20 IP20

Ассортимент

  Наим. Кол-во и вид контактов Кол-во, шт Артикул
в упак. в трансп. кор.
ПКИ-04 доп.контакты 4р IEK 4р 1 250 KPK10-04
ПКИ-11 доп. контакты 1з+1р IEK 1з+1р 1 250 KPK10-11
ПКИ-20 доп.контакты 2з IEK 2з 1 250 KPK10-20
ПКИ-22 доп.контакты 2з+2р IEK 2з+2р 1 250 KPK10-22
ПКИ-40 доп.контакты 4з IEK 4з 1 250 KPK10-40
ПВИ-11 задержка при вкл. 0,1-30 сек. 1з+1р 1з+1р 10 200 KPV10-11-1
ПВИ-12 задержка при вкл. 10-180 сек. 1з+1р 1з+1р 10 200 KPV10-11-2
ПВИ-13 задержка при вкл. 0,1-3 сек. 1з+1р 1з+1р 10 200 KPV10-11-3
ПВИ-21 задержка при откл. 0,1-30 сек. 1з+1р 1з+1р 10 200 KPV20-11-1
ПВИ-22 задержка при откл. 10-180 сек. 1з+1р 1з+1р 10 200 KPV20-11-2
ПВИ-23 задержка при откл. 0,1-3 сек. 1з+1р 1з+1р 10 200 KPV20-11-3

Габаритные размеры

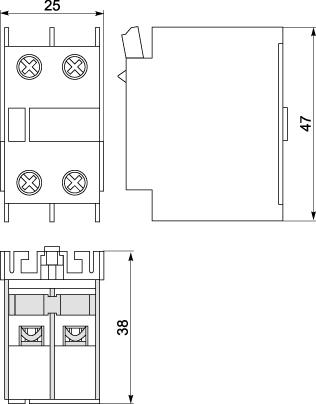

ПКИ-11, ПКИ-20

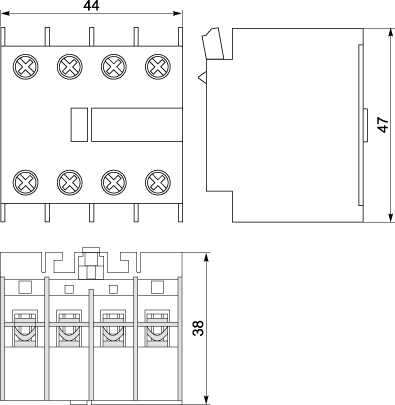

ПКИ-04, ПКИ-22, ПКИ-40

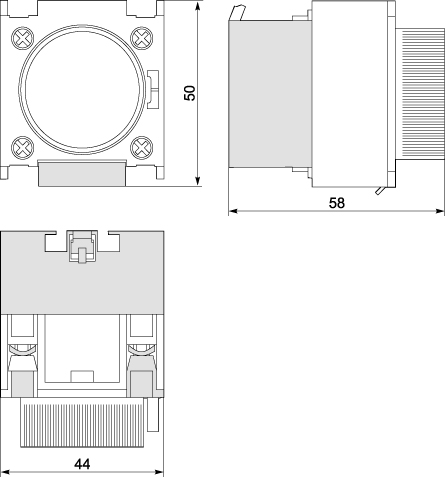

ПВИ
