Выключатели кнопочные с блокировкой серии ВКИ

Выключатели кнопочные с механической блокировкой серии ВКИ предназначены для нечастых коммутаций одно- и трехфазных нагрузок индуктивного и активного характера (электродвигателей, осветительных и нагревательных приборов).

Область применения - управление электрифицированными строительными машинами и механизмами (бетономешалки малых объемов, электроинструмент, цепи временного и уличного освещения, в том числе люминесцентного, мобильные тепловентиляторы, насосы, компрессоры и т.д.).

По своим конструктивным и техническим характеристикам выключатели кнопочные серии ВКИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000,

ГОСТ Р50030.4.1-2002. Выключатели кнопочные серии ВКИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00174.

Технические характеристики

Типоисполнение ВКИ-211 ВКИ-216 ВКИ-230
Номинальное напряжение, В 230/400 ~ 230/400 ~ 230/400 ~
Частота сети, Гц 50 50 50
Номинальный коммутируемый ток в категории применения АС-3, А 6 10 16
Номинальная нагрузка в категории применения АС-3, кВт 230 В 0,75 1,5 2,5
400 В 1,5 2,2 3,7
Защита от сверхтоков - предохранитель gG, А 6 10 16
Частота коммутаций в час, циклов В-О 30 30 30
Электрическая износостойкость, циклов В-О 1-104 1-104 1-104
Механическая износостойкость, циклов В-О 2-104 2 104 2-104
Степень защиты по ГОСТ 14254-96 IP40 IP40 IP40
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 УХЛ4 УХЛ4
Габаритные размеры, мм 42x82x46 52x82x54 62x102x56
Масса, кг 0,13 0,18 0,23

Ассортимент

  Наим. Номинал. коммутир. ток, А Номинал. напр., В Кол-во полюсов Кол-во, шт Артикул
в упаковке в трансп. кор.
ВКИ-211 6 230/400~ 3 1 120 KVK10-06-3
ВКИ-216 10 230/400~ 3 1 120 KVK20-10-3
ВКИ-230 16 230/400~ 3 1 100 KVK30-16-3

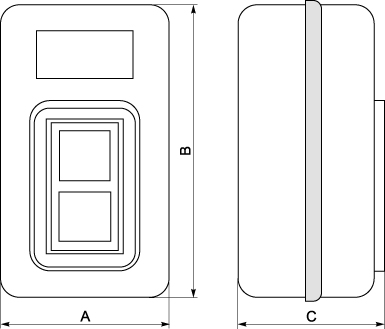

Габаритные размеры

Типоисп. Размеры, мм
А В С
ВКИ-211 44 82 50
ВКИ-216 54 85 54
ВКИ-230 60 102 54
