Переключатели кулачковые ПКП

Переключатели кулачковые позиционные серии ПКП торговой марки IEK  представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.

По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям
ГОСТ Р 5003.03.
Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия
РОСС CN.МЕ.95.В27365.

Преимущества

  • Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
  • Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
  • Кулачковый механизм – это  современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:
    • минимальное электрическое сопротивление замкнутого контакта;
    • высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
    • обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
    • достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
    • большой ресурс работы (количество переключений до отказа).

Особенности конструкции

Клеммы защищены от касания (IP20)
Конструкция переключателя ПКП обеспечивает заявленную электрическую  рабочую схему с уже установленными перемычками

Степень защиты IP54 для переключателей в корпусе
Ручки управления с возможностью установки подвесных замков

Технические характеристики

Пар-ры Значение
Типоисп. ПКП10-. . /О,У ПКП25-. . /О,У ПКП32-. . /О,У ПКП63-. . /О,У ПКП100-. . /О,У
Обозначение положений
  1. «0-1» , «откл-вкл»
  2. «1-0-2»
  3. «1-2»
  4. «1-0-2»
  5. «UС-0-UА-UВ»
  6. «UСA-0-UАB-UВC»
  7. «IC-0-IA-IB»
Номинальное напряжение
изоляции Ui, В		 660
Номинальный тепловой ток Ith, А 10 25 32 63 100
Ном. напряжение Ue, В 230 400 230 400 230 400 230 400 230 400
Номинальный рабочий ток Ie в категории применения, А AC-21А-22А 10 10 25 25 32 32 63 63 100 100
AC-23А 7,5 7,5 22 22 30 30 57 57 90 90
АС-2 7,5 7,5 22 22 30 30 57 57 90 90
AC-3 5,5 5,5 15 15 22 22 36 36 75 75
АС-4 1,75 1,75 6,5 6,5 11 11 15 15 30 30
АС-15 2,5 1,5 8 5 14 6 - - - -
Номинальная  мощность P* в категории применения, кВт AC-23А 3/0,8 5/1,7 5,5/3 11/5,5 7,5/4 15/7,5 15/10 30/18,5 30/15 45/22
АС-2 2,5 3,7 5,5 11 7,5 15 18,5 30 30 45
AC-3 1,5 2,2 4/3 7,5/3,7 5,5/4 11/5,5 11/6 18,5/11 15/7,5 30/13
АС-4 0,37 0,55 1,5/1,1 3/2,2 2,7/1,5 5,5/3 5,5/2,4 7,5/4 6/3 12/5,5
Номинальный условный ток короткого замыкания Icn, А 1000 3000 5000
Защита от  тока короткого замыкания –  предохранитель gG, А 12 40 50 80 125
Максимальное сечение подключаемых проводников, мм2 2,5 6 10 16 35

Износостой-кость



 механическая, тыс. циклов ВО 100
электрическая, тыс. циклов ВО 30

Типоисполнение О

Обозначение положений
  1. «0-1»
  2. «1-2»
  3. «1-0-2»
  4. «UС-0-UА-UВ»
  5. «UСA-0UАB-UВC»
  6. «IC-0-IA-IB»
Степень защиты по ГОСТ 14254 о стороны передней панели IP20 со стороны контактов IP00

Типоисполнение У

Обозначение положений
  1. «откл-вкл»
  2. «1-2»
  3. «1-0-2»
Наличие блокировки Механическая блокировка с помощью навесного замка, пломбы**
Степень защиты по ГОСТ 14254 со стороны передней панели IP20
со стороны контактов IP00
Типоисполнение ПКП10-. . /К ПКП25-. . /К ПКП32-. . /К ПКП63-. . /К ПКП100-. . /К
Обозначение положений  «ОТКЛ-ВКЛ»
Номинальное напряжение изоляции Ui, В 660 1000
Ном. тепловой ток Ith (АС-1), А 10 25 32 63 100
Номинальное напряжение Ue, В 230 400 230 400 230 400 230 400 230 400

Номинальный рабочий ток Ie в категории применения, А

 AC-21А-22А 10 10 25 25 32 32 50 50 80 80
AC-23А 7,5 7,5 22 22 30 30 43 43 70 70
AC-3 5,5 5,5 15 15 22 22 36 36 57 57

Номинальная  мощность P в категории применения, кВт

 AC-23А 1,8 3 4 7,5 7,5 11 11 22 22 37
AC-3 1,5 2,2 3 5,5 5,5 9,0 11 18,5 18,5 30
Номинальный условный ток короткого замыкания Icn, А 1000

3000

 5000
Защита от  тока короткого замыкания –  предохранитель gG, А 12 40 50 80 125
Максимальное сечение подключаемых проводников, мм2 2,5 6 10 16 35

Износостойкость

 механическа
я, тыс. циклов ВО

100
электрическая, тыс. циклов ВО

30
Защита вводного отверстия ввод-сальники
Степень защиты в оболочке по
ГОСТ 14254		 IP54

* Номинальная  мощность трехфазной/однофазной нагрузки.
** В комплект не входит.

Коммутационные программы переключателей и количество контактных блоков

ПКП10-11/О; У
ПКП25-11/О; У
ПКП32 -11/О; У
ПКП63-11/О; У
ПКП100 -11/О; У		 ПКП
Количество контактных блоков – 1 шт.

ПКП10-12/О; У
ПКП25-12/О; У
ПКП32-12/О; У
ПКП63-12/О; У
ПКП100-12/О; У

 ПКП1
Количество контактных блоков – 1 шт.
ПКП10-13/ О; У; К
ПКП25-13/ О; У; К
ПКП32-13/ О; У; К
ПКП63-13/ О; У; К
ПКП100-13/О; У; К		 ПКП31
Количество контактных блоков – 2 шт.		 ПКП10-22/О; У
ПКП25-22/О; У
ПКП32-22/О; У
ПКП63-22/О; У
ПКП100-22/О; У		 ПКП2
Количество контактных блоков – 2 шт.
ПКП10-33/ О; У
ПКП25-33/ О; У
ПКП32-33/ О; У
ПКП63-33/ О; У
ПКП100-33/ О; У		 ПКП3
Количество контактных блоков – 3 шт.		 ПКП10-44/О
ПКП25-44/О
ПКП32-44/О		 ПКП4
Количество контактных блоков – 2 шт.
ПКП10-53/О
ПКП25-53/О
ПКП32-53/О		 ПКП5
Количество контактных блоков – 2 шт.		 ПКП10-63/О
ПКП25-63/О
ПКП32-63/О		 ПКП6
Количество контактных блоков – 3 шт.

Схемы подключения переключателей

ПКП10-13/ О; У; К
ПКП25-13/ О; У; К
ПКП32-13/ О; У; К
ПКП63-13/ О; У; К
ПКП100-13/О; У; К		 схема1 ПКП10-33/О; У
ПКП25-33/О; У
ПКП32-33/О; У
ПКП63-33/О; У
ПКП100-33/О; У		 схема рев
  Включение вольтметра для измерения фазных напряжений   Включение вольтметра для измерения линейных напряжений
ПКП10-44/О
ПКП25-44/О
ПКП32-44/О		 ПКП фазы ПКП10-53/О
ПКП25-53/О
ПКП32-53/О		 ПКПлинейная
  Включение амперметра для измерения токов в трехфазной сети
ПКП10-63/О
ПКП25-63/О
ПКП32-63/О		 ПКПампер

ВНИМАНИЕ! Для защиты электрооборудования от сверхтоков входные линии переключателя  должны быть оснащены предохранителями. Номинальные токи предохранителей указаны в технических характеристиках.
Диаграмма положений ручки переключателя

Конструкт. исполн. Положение рукоятки переключателя
через 60º через 90º
«1»   0º +60º
«2»         0º +90º
«3» 60º 0º +60º
«4», «5», «6»       -90º 0º +90º +180º
«ОТКЛ-ВКЛ»*       -90º 0º

* Только для ПКП конструктивного исполнения «К».

Ассортимент

  Наим. Констр. исполн. Ном. ток, А Кол.-во вводных линий (полюсов) Обознач. положений Кол.-во изделий в упаковке, шт. Артикул
индивид. трансп.

Переключатель кулачковый ПКП10-13/K 10 А «откл-вкл» 3Р/400 В IP54 IEK K 10 3Р откл-вкл 1 30 BCS33-010-1
Переключатель кулачковый ПКП25-13/К 25 А «откл-вкл» 3Р/400 В IP54 IEK К 25 3Р откл-вкл 1 30 BCS33-025-1
Переключатель кулачковый ПКП32-13/К 32 А «откл-вкл» 3Р/400 В IP54 IEK К 32 3Р откл-вкл 1 30 BCS33-032-1
Переключатель кулачковый ПКП63-13/К 63 А «откл-вкл» 3Р/400 В IP54 IEK К 63 3Р откл-вкл 1 18 BCS33-063-1
Переключатель кулачковый ПКП100-13/К 100 А «0-1» 3Р/400 В IP54 IEK К 63 3Р откл-вкл 1 8 BCS33-125-1
Переключатель кулачковый ПКП10-44/О 10 А «Uc-О-Ua-Ub» 4Р/400 В IEK О 10 4Р Uc-О-Ua-Ub 1 100 BCS14-010-4
Переключатель кулачковый ПКП10-53/О 10 А «Uca-О-Uab-Ubc» 3Р/400 В IEK О 10 3Р Uca-О-Uab-Ubc 1 100 BCS13-010-5
Переключатель кулачковый ПКП10-63/О 10 А «Ic-О-Ia-Ib» 3Р/400 В IEK О 10 3Р Ic-О-Ia-Ib 1 100 BCS13-010-6
Переключатель кулачковый ПКП10-11/О 10 А «0-1» 1Р/400 В IEK О 10 1Р 0-1 1 100 BCS11-010-1
Переключатель кулачковый ПКП10-12/О 10 А «0-1» 2Р/400 В IEK О 10 2Р 0-1 1 100 BCS12-010-1
Переключатель кулачковый ПКП10-13/О 10 А «0-1» 3Р/400 В IEK О 10 3Р 0-1 1 100 BCS13-010-1
Переключатель кулачковый ПКП10-22/О 10 А «1-2» 2Р/400 В IEK О 10 2Р 1-2 1 100 BCS12-010-3
Переключатель кулачковый ПКП10-33/О 10 А «1-0-2» 3Р/400 В IEK О 10 3Р 1-0-2 1 100 BCS13-010-2
Переключатель кулачковый ПКП25-44/О 25 А «Uc-О-Ua-Ub» 4Р/400 В IEK О 25 4Р Uc-О-Ua-Ub 1 100 BCS14-025-4
Переключатель кулачковый ПКП25-53/О 25 А «Uca-О-Uab-Ubc» 3Р/400 В IEK О 25 3Р Uca-О-Uab-Ubc 1 100 BCS13-025-5
Переключатель кулачковый ПКП25-63/О 25 А «Ic-О-Ia-Ib» 3Р/400 В IEK О 25 3Р Ic-О-Ia-Ib 1 100 BCS13-025-6
Переключатель кулачковый ПКП25-11/О 25 А «0-1» 1Р/400 В IEK О 25 1Р 0-1 1 100 BCS11-025-1
Переключатель кулачковый ПКП25-12/О 25 А «0-1» 2Р/400 В IEK О 25 2Р 0-1 1 100 BCS12-025-1
Переключатель кулачковый ПКП25-13/О 25 А «0-1» 3Р/400 В IEK О 25 3Р 0-1 1 100 BCS13-025-1
Переключатель кулачковый ПКП25-22/О 25 А «1-2» 2Р/400 В IEK О 25 2Р 1-2 1 100 BCS12-025-3
Переключатель кулачковый ПКП25-33/О 25 А «1-0-2» 3Р/400 В IEK О 25 3Р 1-0-2 1 100 BCS13-025-2
Переключатель кулачковый ПКП32-11/О 32 А «0-1» 1Р/400 В IEK О 32 1Р 0-1 1 72 BCS11-032-1
Переключатель кулачковый ПКП32-12/О 32 А «0-1» 2Р/400 В IEK О 32 2Р 0-1 1 72 BCS12-032-1
Переключатель кулачковый ПКП32-13/О 32 А «0-1» 3Р/400 В IEK О 32 3Р 0-1 1 72 BCS13-032-1
Переключатель кулачковый ПКП32-22/О 32 А «1-2» 2Р/400 В IEK О 32 2Р 1-2 1 72 BCS12-032-3
Переключатель кулачковый ПКП32-33/О 32 А «1-0-2» 3Р/400 В IEK О 32 3Р 1-0-2 1 64 BCS13-032-2
Переключатель кулачковый ПКП32-44/О 32 А «Uc-О-Ua-Ub» 4Р/400 В IEK О 32 4Р Uc-О-Ua-Ub 1 72 BCS14-032-4
Переключатель кулачковый ПКП32-53/О 32 А «Uca-О-Uab-Ubc» 3Р/400 В IEK О 32 3Р Uca-О-Uab-Ubc 1 72 BCS13-032-5
Переключатель кулачковый ПКП32-63/О 32 А «Ic-О-Ia-Ib» 3Р/400 В IEK О 32 3Р Ic-О-Ia-Ib 1 64 BCS13-032-6
Переключатель кулачковый ПКП63-11/О 63 А «0-1» 1Р/400 В IEK О 63 1Р 0-1 1 72 BCS11-063-1
Переключатель кулачковый ПКП63-12/О 63 А «0-1» 2Р/400 В IEK О 63 2Р 0-1 1 72 BCS12-063-1
Переключатель кулачковый ПКП63-13/О 63 А «0-1» 3Р/400 В IEK О 63 3Р 0-1 1 64 BCS13-063-1
Переключатель кулачковый ПКП63-22/О 63 А «1-2» 2Р/400 В IEK О 63 2Р 1-2 1 64 BCS12-063-3
Переключатель кулачковый ПКП63-33/О 63 А «1-0-2» 3Р/400 В IEK О 63 3Р 1-0-2 1 48 BCS13-063-2
Переключатель кулачковый ПКП100-11/О 100 А «0-1» 1Р/400 В IEK О 100 1Р 0-1 1 30 BCS11-125-1
Переключатель кулачковый ПКП100-12/О 100 А «0-1» 2Р/400 В IEK О 100 2Р 0-1 1 30 BCS12-125-1
Переключатель кулачковый ПКП100-13/О 100 А «0-1» 3Р/400 В IEK О 100 3Р 0-1 1 30 BCS13-125-1
Переключатель кулачковый ПКП100-22/О 100 А «1-2» 2Р/400 В IEK О 100 2Р 1-2 1 30 BCS12-125-3
Переключатель кулачковыйПКП100-33/О 100 А"1-0-2″ 3Р/400 В IEK О 100 3Р 1-0-2 1 18 BCS13-125-2
Переключатель кулачковый ПКП10-11/У 10 А «откл-вкл» 1Р/400 В IEK У 10 1Р откл-вкл 1 100 BCS21-010-1
Переключатель кулачковый ПКП10-12/У 10 А «откл-вкл» 2Р/400 В IEK У 10 2Р откл-вкл 1 100 BCS22-010-1
Переключатель кулачковый ПКП10-13/У 10 А «откл-вкл» 3Р/400 В IEK У 10 3Р откл-вкл 1 100 BCS23-010-1
Переключатель кулачковый ПКП10-22/У 10 А «1-2» 2Р/400 ВIEK У 10 2Р 1-2 1 100 BCS22-010-3
Переключатель кулачковый ПКП10-33/У 10 А «1-0-2» 3Р/400 В IEK У 10 3Р 1-0-2 1 100 BCS23-010-2
Переключатель кулачковый ПКП25-11/У 25 А «откл-вкл» 1Р/400 В IEK У 25 1Р откл-вкл 1 100 BCS21-025-1
Переключатель кулачковый ПКП25-12/У 25 А «откл-вкл» 2Р/400 В IEK У 25 2Р откл-вкл 1 100 BCS22-025-1
Переключатель кулачковый ПКП25-13 У 25 А «откл-вкл» 3Р/400 В IEK У 25 3Р откл-вкл 1 100 BCS23-025-1
Переключатель кулачковый ПКП25-22/У 25 А «1-2» 2Р/400 В IEK У 25 2Р 1-2 1 100 BCS22-025-3
Переключатель кулачковый ПКП25-33/У 25 А «1-0-2» 3Р/400 В IEK У 25 3Р 1-0-2 1 100 BCS23-025-2
Переключатель кулачковый ПКП32-11/У 32 А «откл-вкл» 1Р/400 В IEK У 32 1Р откл-вкл 1 72 BCS21-032-1
Переключатель кулачковый ПКП32-12/У 32 А «откл-вкл» 2Р/400 В IEK У 32 2Р откл-вкл 1 72 BCS22-032-1
Переключатель кулачковый ПКП32-13/У 32 А «откл-вкл» 3Р/400 В IEK У 32 3Р откл-вкл 1 72 BCS23-032-1
Переключатель кулачковый ПКП32-22/У 32 А «1-2» 2Р/400 В IEK У 32 2Р 1-2 1 72 BCS22-032-3
Переключатель кулачковый ПКП32-33/У 32 А «1-0-2» 3Р/400 В IEK У 32 3Р 1-0-2 1 64 BCS23-032-2
Переключатель кулачковый ПКП63-11/У 63 А «откл-вкл» 1Р/400 В IEK У 63 1Р откл-вкл 1 72 BCS21-063-1
Переключатель кулачковый ПКП63-12/У 63А «откл-вкл» 2Р/400 В IEK У 63 2Р откл-вкл 1 72 BCS22-063-1
Переключатель кулачковый ПКП63-13/У 63 А «откл-вкл» 3Р/400 В IEK У 63 3Р откл-вкл 1 64 BCS23-063-1
Переключатель кулачковый ПКП63-22/У 63 А «1-2» 2Р/400 В IEK У 63 2Р 1-2 1 64 BCS22-063-3
Переключатель кулачковый ПКП63-33/У 63 А «1-0-2» 3Р/400 В IEK У 63 3Р 1-0-2 1 48 BCS23-063-2
Переключатель кулачковый ПКП100-11/У 100 А «0-1» 1Р/400 В IEK У 100 1Р 0-1 1 30 BCS21-125-1
Переключатель кулачковый ПКП100-12/У 100 А «0-1» 2Р/400 В IEK У 100 2Р 0-1 1 30 BCS22-125-1
Переключатель кулачковый ПКП100-13 У 100 А «0-1» 3Р/400 В IEK У 100 3Р 0-1 1 30 BCS23-125-1
Переключатель кулачковый ПКП100-22/У 100 А «1-2» 2Р/400 В IEK У 100 2Р 1-2 1 30 BCS22-125-3
Переключатель кулачковый ПКП100-33/У 100 А «1-0-2» 3Р/400 В IEK У 100 3Р 1-0-2 1 18 BCS23-125-2

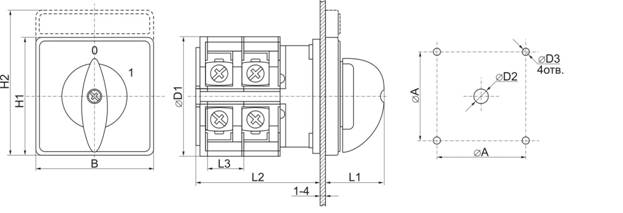

Габаритные размеры

Конструктивное исполнение “О”

ПКПгаб1

  А B D1 D2 D3 H1 H2 L1 L2 L3
ПКП10-…/О 36±0.5 48 43 8.5 4.5 48 60 22 22+9.6n 9.6
ПКП25-…/О 36±0.5 48 45.2 8.5 4.5 48 60 25 23+12.8n 12.8
ПКП32-…/О 48±0.5 64 58 10 4.5 64 80 34 29.2+12.8n 12.8
ПКП63-…/О 48±0.5 64 66 10 4.5 64 80 40 29.2+21.5n 21.5
ПКП100-…/О 68±0.5 88 84 13 6 88 107 37 35+26.5n 26.5

 n –  количество контактных блоков
