Контакторы серии КТ6600И и КТП6600И

Контакторы электромагнитные серии КТ6600И (с катушкой управления переменным током), КТП6600И (с катушкой управления постоянным током) - коммутационные устройства открытого исполнения с естественным воздушным охлаждением общего назначения на токи нагрузки от 100 до 500 А и напряжения до 400 В переменного тока частоты 50 Гц. Выпускаются в двух-, трех-, четырех- и пятиполюсном исполнениях в пяти типоразмерах, в конструкции которых предусмотрен блок дополнительных контактов для включения и отключения цепей сигнализации и автоматики.

Контакторы предназначены для использования в крановом электрооборудовании, подстанциях и в распределительных устройствах производственного назначения.

На выставке «Электро2007» контактор КТ 6613И был награжден золотой медалью.



Преимущества

  • Широкий ассортимент контакторов, включающий в себя весь ряд номинальных токов от 100 до 500А и дополненный различными по значению напряжения катушками управления
  • Контакторы серии КТ 6600И, КТП 6600И могут заменять отечественные контакторы серии 60 и 66.
  • Контакторы имеют функциональную конструкцию блока дополнительных контактов, которая позволяет с минимальными затратами рабочего времени изменить вид и количество дополнительных контактов.
  • Контакторы серии КТП 6600И относятся к энергосберегающему типу электрооборудования. Это достигается за счет того, что катушка управления имеет в своей схеме переключаемые контакты и, соответственно, два режима работы: при срабатывании и удержании. Таким образом, удается достичь минимально необходимой мощности потребления.

Особенности конструкции

Конструкция блока дополнительных контактов позволяет с минимальными затратами рабочего времени изменить вид и количество дополнительных контактов.
Нежесткое соединение якоря и сердечника магнитной системы позволяет самоустанавливаться при срабатывании в наиболее оптимальное положение при действии электромагнитных сил.
Возможность регулировки раствора и провала силовых контактов с целью настройки оптимального режима функционирования.
Использование новых материалов при производстве дугогасительных камер позволяет отказаться от асбеста, оказывающего отрицательное воздействие на дыхательную систему человека.
Гибкие соединения на основе плетения позволяют исключить обрыв проводов в результате длительной эксплуатации при постоянном перемещении укрепленных на рейке контактов.
Простота конструкции крышек дугогасительных камер обеспечивает свободный доступ к силовым контактам для сервисного обслуживания контакторов.
Изготовление неподвижных силовых контактов из меди (а), а подвижных - из композита серебра (б), увеличивает износостойкость и позволяет исключить пригорание контактов.

Технические характеристики

Технические характеристики силовой цепи

Пар-ры КТ6610И, КТП6610И КТ6620И, КТП6620И КТ6630И, КТП6630И КТ6640И, КТП6640И КТ6650И
Номинальное рабочее напряжение частоты 50 Гц Ue, В 400
Номинальный рабочий ток Ie, А АС-3 100 150 250 400 500
АС-4 35 52 85 140 170
Количество полюсов 2, 3, 4, 5
Условный ток короткого замыкания Inc, кА 5 10 10 10 18
Защита от сверхтоков — предохранитель gG, А 125 200 400 500 630
Максимальная частота коммутаций, циклов/ч 600 600 600 300 300
Механическая износостойкость, млн. циклов   1,0 (0,1 для 4- и 5-полюсных)
Электрическая износостойкость, млн. циклов 0,3 0,15 (0,05 для 4- и 5-полюсных)

Технические характеристики дополнительных контактов

Параметры КТ6610И, КТ6620И, КТ6630И, КТ6640И, КТП6610И КТП6620И КТП6630И КТП6640И
Количество дополнительных контактов 3з+3р (5з +1р, 4з+2р, 2з+4р, 1з+5р)
Номинальное напряжение, В АС-13 400
DC-15 230
Номинальный тепловой ток, Ithe А 10
Номинальный рабочий ток In, А АС-13
DC-15 3
Условный ток короткого замыкания, А 1000
Сечение присоединяемых проводников, мм2 1,5 4
Крутящий момент при затягивании винтов, Нм 1,2

Технические характеристики цепи управления контакторов КТ

Параметры КТ6610И КТ6620И КТ6630И КТ6640И КТ6650И
Количество полюсов 2,3 4,5 2,3 4,5 2,3 4,5 2,3 4,5 2,3 4,5
Номинальное напряжение катушки управления Uc, В 36, 127, 220, 380
Диапазоны напряжения управления срабатывание (0,85 1,1) Uc
отпускание (0,2 0,75) Uc
Мощность потребления катушки, ВА срабатывание 920 1200 1100 1450 2100 2400 4000 9000 5600 10000
удержание 75 125 85 100 105 175 150 230 200 330

Технические характеристики цепи управления контакторов КТП

Параметры КТП6610И КТП6620И КТП6630И КТП6640И
Количество полюсов 2,3 4,5 2,3 4,5 2,3 4,5 2,3 4,5
Номинальное напряжение катушки управления Uc , В 24, 48, 110, 220
Диапазоны напряжения управления срабатывание (0,85 1,1) U
отпускание (0,1 0,75) U
Мощность потребления катушки, Вт срабатывание 200 440 250 445 300 455 510 580
удержание 20 30 45 55 50 65 55 75

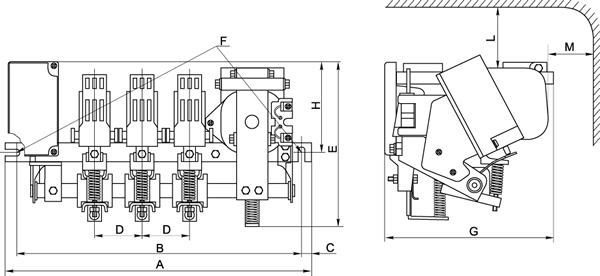

Габаритные и установочные размеры

Типоисп. контактора Размеры, мм Масса, кг
A B С D E F G H L M
2 пол. 3 пол. 4 пол. 5 пол. 2 пол. 3 пол. 4 пол. 5 пол. 3 пол.
КТ6610И, КТП6610И 316 372 430 486 274 330 386 442 15 56 194 М10 195 95 80 50 7,8
КТ6620И, КТП6620И 346 409 473 537 307 370 433 496 15 63 219 М10 207 130 70 70 12,5
КТ6630И, КТП6630И 374 445 516 586 335 405 475 545 15 70 255 М10 230 150 70 80 17,5
КТ6640И, КТП6640И 420 500 561 663 360 440 540 600 20 80 296 М12 274 165 100 80 30
КТ6650И 469 566 664 760 404 500 596 692 24 96 349 М16 334 200 120 150 51

Ассортимент

Наим. Номинал. ток Кол-во полюсов Кол-о в трансп. упак. Артикул
Контактор КТ 6612И 100 А 2р кат. перем. тока 230 В IEK 100 2 1 KTA11-100-230-2
Контактор КТ 6612И 100 А 2р кат. перем. тока 400 В IEK 100 2 1 KTA11-100-400-2
Контактор КТ 6613И 100 А 3р кат. перем. тока 230 В IEK 100 3 1 KTA11-100-230-3
Контактор КТ 6613И 100 А 3р кат. перем. тока 400 В IEK 100 3 1 KTA11-100-400-3
Контактор КТ 6614И 100 А 4р кат. перем. тока 230 В IEK 100 4 1 KTA11-100-230-4
Контактор КТ 6614И 100 А 4р кат. перем. тока 400 В IEK 100 4 1 KTA11-100-400-4
Контактор КТ 6622И 150 А 2р кат. перем. тока 230 В IEK 150 2 1 KTA21-150-230-2
Контактор КТ 6622И 150 А 2р кат. перем. тока 400 В IEK 150 2 1 KTA21-150-400-2
Контактор КТ 6623И 150 А 3р кат. перем. тока 230 В IEK 150 3 1 KTA21-150-230-3
Контактор КТ 6623И 150 А 3р кат. перем. тока 400 В IEK 150 3 1 KTA21-150-400-3
Контактор КТ 6624И 150 А 4р кат. перем. тока 230 В IEK 150 4 1 KTA21-150-230-4
Контактор КТ 6624И 150 А 4р кат. перем. тока 400 В IEK 150 4 1 KTA21-150-400-4
Контактор КТ 6632И 250 А 2р кат. перем. тока 230 В IEK 250 2 1 KTA31-250-230-2
Контактор КТ 6632И 250 А 2р кат. перем. тока 400 В IEK 250 2 1 KTA31-250-400-2
Контактор КТ 6633И 250 А 3р кат. перем. тока 230 В IEK 250 3 1 KTA31-250-230-3
Контактор КТ 6633И 250 А 3р кат. перем. тока 400 В IEK 250 3 1 KTA31-250-400-3
Контактор КТ 6634И 250 А 4р кат. перем. тока 230 В IEK 250 4 1 KTA31-250-230-4
Контактор КТ 6634И 250 А 4р кат. перем. тока 400 В IEK 250 4 1 KTA31-250-400-4
Контактор КТ 6642И 400 А 2р кат. перем. тока 230 В IEK 400 2 1 KTA41-400-230-2
Контактор КТ 6642И 400 А 2р кат. перем. тока 400 В IEK 400 2 1 KTA41-400-400-2
Контактор КТ 6643И 400 А 3р кат. перем. тока 230 В IEK 400 3 1 KTA41-400-230-3
Контактор КТ 6643И 400 А 3р кат. перем. тока 400 В IEK 400 3 1 KTA41-400-400-3
Контактор КТ 6644И 400 А 4р кат. перем. тока 230 В IEK 400 4 1 KTA41-400-230-4
Контактор КТ 6644И 400 А 4р кат. перем. тока 400 В IEK 400 4 1 KTA41-400-400-4
Контактор КТ 6652И 500 А 2р кат. перем. тока 230В IEK 500 2 1 KTA51-500-230-2
Контактор КТ 6652И 500 А 2р кат. перем. тока 400 В IEK 500 2 1 KTA51-500-400-2
Контактор КТ 6653И 500 А 3р кат. перем. тока 230 В IEK 500 3 1 KTA51-500-230-3
Контактор КТ 6653И 500 А 3р кат. перем. тока 400 В IEK 500 3 1 KTA51-500-400-3
Контактор КТ 6654И 500 А 4р кат. перем. тока 230 В IEK 500 4 1 KTA51-500-230-4
Контактор КТ 6654И 500 А 4р кат. перем. тока 400 В IEK 500 4 1 KTA51-500-400-4
Контактор КТ 6612И 100 А 2р кат. перем. тока 230 В IEK 100 2 1 KTA11-100-230-2
Контактор КТП 6612И 100 А 2р кат. пост. тока 110 В IEK 100 2 1 KTD11-100-110-2
Контактор КТП 6612И 100 А 2р кат. пост. тока 220 В IEK 100 2 1 KTD11-100-220-2
Контактор КТП 6613И 100 А 3р кат. пост. тока 110 В IEK 100 3 1 KTD11-100-110-3
Контактор КТП 6613И 100 А 3р кат. пост. тока 220 В IEK 100 3 1 KTD11-100-220-3
Контактор КТП 6622И 150 А 2р кат. пост. тока 110 В IEK 150 2 1 KTD21-150-110-2
Контактор КТП 6622И 150 А 2р кат. пост. тока 220 В IEK 150 2 1 KTD21-150-220-2
Контактор КТП 6623И 150 А 3р кат. пост. тока 110 В IEK 150 3 1 KTD21-150-110-3
Контактор КТП 6623И 150 А 3р кат. пост. тока 220 В IEK 150 3 1 KTD21-150-220-3
Контактор КТП 6632И 250 А 2р кат. пост. тока 110 В IEK 250 2 1 KTD31-250-110-2
Контактор КТП 6632И 250 А 2р кат. пост. тока 220 В IEK 250 2 1 KTD31-250-220-2
Контактор КТП 6633И 250 А 3р кат. пост. тока 110 В IEK 250 3 1 KTD31-250-110-3
Контактор КТП 6633И 250 А 3р кат. пост. тока 220 В IEK 250 3 1 KTD31-250-220-3
Контактор КТП 6642И 400 А 2р кат. пост. тока 110 В IEK 400 2 1 KTD41-400-110-2
Контактор КТП 6642И 400 А 2р кат. пост. тока 220 В IEK 400 2 1 KTD41-400-220-2
Контактор КТП 6643И 400 А 3р кат. пост. тока 110 В IEK 400 3 1 KTD41-400-110-3
Контактор КТП 6643И 400 А 3р кат. пост. тока 220 В IEK 400 3 1 KTD41-400-220-3
