Контакторы КМИ с электротепловым реле в защитной оболочке

Контакторы КМИ в сборе с электротепловым реле в защитной оболочке являются комплектным устройством, состоящим из малогабаритного контактора КМИ, теплового реле РТИ, оболочки с сальниками и кнопок управления. Предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз. При применении контакторов КМИ 10910+КМИ 23211 используется пластиковая оболочка, контакторов КМИ 34012+КМИ 49512 - металлическая оболочка.

Особенности конструкции



Оболочка со степенью защиты IP54 позволяет использовать контактор на строительных площадках, в лакокрасочных, термических и гальванических цехах (при условии помещения аппаратуры под защитный навес).
В качестве нагрузки в большинстве случаев выступают асинхронные трехфазные двигатели с напряжением 380 В. С целью снижения денежных затрат и экономии рабочего времени рекомендуется применять данную систему управления, так как исключается необходимость использования четвертого нулевого рабочего проводника, его разделки и монтажа.
Заводская схема управления позволяет избежать ошибок при подключении на месте и сокращает время монтажа, которое ограничено только присоединением линейных питающих проводников.
При управлении активными нагрузками (нагревательные цепи, цепи освещения), которые используют нулевой провод, рациональнее применять схему управления на 220 В.

Технические характеристики

Параметры КМИ-10960 в оболочке КМИ-11260 в оболочке КМИ-11860 в оболочке КМИ-22560 в оболочке КМИ-23260 в оболочке КМИ-34062 в оболочке КМИ-45062 в оболочке КМИ-46562 в оболочке КМИ-48062 в оболочке КМИ-49562 в оболочке
Номинальное рабочее напряжение переменного тока ие,В 230; 400
Номинальное напряжение изоляции Ui,B 660
Номинальное импульсное напряжениеUimp, кВ 6
Номинальный рабочий ток 1е, категория применения АС-3 (Un<400B), А 9 12 18 25 32 40 50 65 80 95
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 25 25 32 40 50 60 80 80 125 125
Номинальная мощность по АС-3, кВт 230В 2,2 3 4 5,5 7,5 11 15 18,5 22 25
400В 4 5,5 7,5 11 15 18,5 22 30 37 45
Макс. кратковременная нагрузка (t£ 1 с), А 162 216 324 450 576 720 900 1170 1440 1710
Условный ток короткого замыкания Inc, А 1000 1000 3000 3000 3000 3000 3000 3000 5000 5000
Защита от сверхтоков - предохранитель gG, А 10 20 25 40 50 50 63 80 100 100
Мощность рассеяния при 1е, Вт АС-3 0,2 0,36 0,8 1,25 2 2,4 3,7 4,2 5,1 7,2
АС-1 1,56 1,56 2,5 3,2 5 5,4 9,6 6,4 12,5 12,5

Ассортимент

  Наим. Номинал. рабочий ток, А Номинал. напр. катушки управления, В Кол-во, шт. Артикул
в упак. в трансп. коробке
КМИ-10960 9 А в оболочке 220 В/АС-3 IP54 IEK 9 220 1 20 KKM16-009-220-00
КМИ-10960 9 А в оболочке 380 В/АС-3 IP54 IEK 9 380 1 20 KKM16-009-380-00
КМИ-11260 12 А в оболочке 220 В/АС-3 IP54 IEK 12 220 1 20 KKM16-012-220-00
КМИ-11260 12 А в оболочке 380 В/АС-3 IP54 IEK 12 380 1 20 KKM16-012-380-00
КМИ-11860 18 А в оболочке 220 В/АС-3 IP54 IEK 18 220 1 20 KKM16-018-220-00
КМИ-11860 18 А в оболочке 380 В/АС-3 IP54 IEK 18 380 1 20 KKM16-018-380-00
КМИ-22560 25 А в оболочке 220 В/АС-3 IP54 IEK 25 220 1 16 KKM26-025-220-00
КМИ-22560 25 А в оболочке 380 В/АС-3 IP54 IEK 25 380 1 16 KKM26-025-380-00
КМИ-23260 32 А в оболочке 220 В/АС-3 IP54 IEK 32 220   16 KKM26-032-220-00
КМИ-23260 32 А в оболочке 380 В/АС-3 IP54 IEK 32 380   16 KKM26-032-380-00
КМИ-34062 40 А в оболочке 220 В/АС-3 IP54 IEK 40 220   6 KKM36-040-220-00
КМИ-34062 40 А в оболочке 380 В/АС-3 IP54 IEK 40 380   6 KKM36-040-380-00
КМИ-35062 50 А в оболочке 220 В/АС-3 IP54 IEK 50 220   6 KKM36-050-220-00
КМИ-35062 50 А в оболочке 380 В/АС-3 IP54 IEK 50 380   6 KKM36-050-380-00
КМИ-46562 65 А в оболочке 220 В/АС-3 IP54 IEK 65 220   6 KKM46-065-220-00
КМИ-46562 65 А в оболочке 380 В/АС-3 IP54 IEK 65 380   6 KKM46-065-380-00
КМИ-48062 80 А в оболочке 220 В/АС-3 IP54 IEK 80 220   6 KKM46-080-220-00
КМИ-48062 80 А в оболочке 380 В/АС-3 IP54 IEK 80 380   6 KKM46-080-380-00
КМИ-49562 95 А в оболочке 220 В/АС-3 IP54 IEK 95 220   6 KKM46-095-220-00
КМИ-49562 95 А в оболочке 380 В/АС-3 IP54 IEK 95 380   6 KKM46-095-380-00

Габаритные размеры

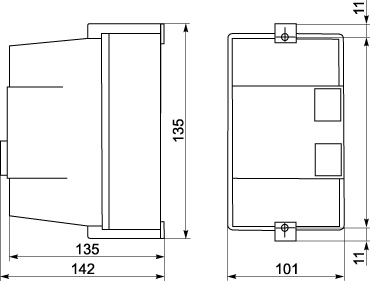

КМИ-10960; КМИ-11260; КМИ-11860

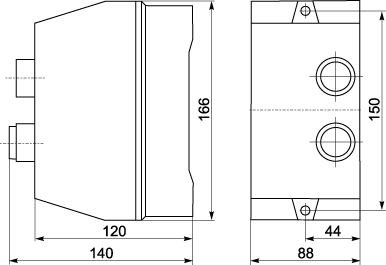

КМИ-22560; КМИ-23260

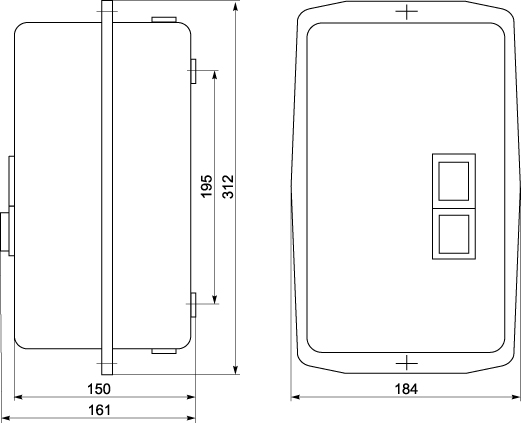

КМИ-34062; КМИ-35062; КМИ-46562; КМИ-48062; КМИ-49562
