Контакторы малогабаритные серии КМИ

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).

Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов М Э К60947-4-1-2000, ГОСТ Р50030.4.1-2002.

Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.

Преимущества

  • Расширенный Ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.
  • Большой Ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
  • Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
  • Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки МБ-09-32, МБ-40-95.

Особенности конструкции

Присоединительные контакты специальной овальной формы обеспечивают надежную фиксацию проводников:

  • для 1 и 2 габарита - с закаленными тарельчатыми шайбами;
  • для 3 и 4 габарита - с зажимной скобой, позволяющей подсоединить контакт большего сечения.
Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта.
Наличие встроенных дополнительных контактов. Каждый контактор до 32 А комплектуется одним встроенным дополнительным контактом: 1НО или 1НЗ (замыкающий или размыкающий). Контакторы от 40 до 95 А - комплектуются двумя дополнительными контактами: 1 НО + 1НЗ.
Короткозамкнутые алюминиевые кольца, запрессованные в полюсные наконечники неподвижной части магнитной системы, предусмотрены для предотвращения детонации.
В результате применения уникальной технологии производства магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы).

Существуют два способа монтажа контакторов:

  1. Быстрая установка на DIN-рейку: КМИ от 9 А до 32 А (1 и 2 габариты) - 35 мм; КМИ от 40 А до 95 А (3 и 4 габариты) -35 и 75 мм.
  2. Установка при помощи винтов на монтажную панель или профиль.

Технические характеристики

Параметры КМИ-10910 КМИ-10911 КМИ-11210 КМИ-11211 КМИ-11810 КМИ-11811 КМИ-22510 КМИ-22511 КМИ-23210 КМИ-23211 КМИ-34012 КМИ-35012 КМИ-46512 КМИ-48012 КМИ-49512
Номинальное рабочее напряжение переменного тока U„, В 230, 400, 660
Номинальное напряжение изоляции U/, В 660
Номинальное импульсное напряжение Uimp, кВ 8
Номинальный рабочий ток Is, категория применения АС-3 (Ue<400 в), А 9 12 18 25 32 40 50 65 80 95
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 25 25 32 40 50 60 80 80 125 125
Номинальная мощность по АС-3, кВт 230 В 2,2 3 4 5,5 7,5 11 15 18,5 22 25
400 В 4 5,5 7,5 11 15 18,5 22 30 37 45
660 В 5,5 7,5 10 15 18,5 30 33 37 45 45
Максимальная кратковременная нагрузка (t< 1 с), А 162 216 324 450 576 720 900 1170 1440 1710
Условный ток короткого замыкания Inc, А 1000 1000 3000 3000 3000 3000 3000 3000 5000 5000
Защита от сверхтоков -предохранитель gG, А 10 20 25 40 50 50 63 80 100 100
Мощность рассеяния при I„, Вт/полюс АС-3 0,2 0,36 0,8 1,25 2 2,4 3,7 4,2 5,1 7,2
АС-1 1,56 1,56 2,5 3,2 5 5,4 9,6 6,4 12,5 12,5

Технические характеристики цепи управления контакторов малогабаритных серии КМИ

Параметры КМИ-10910 КМИ-10911 КМИ-11210 КМИ-11211 КМИ-11810 КМИ-11811 КМИ-22510 КМИ-22511 КМИ-23210 КМИ-23211 КМИ-34012 КМИ-35012 КМИ-46512 КМИ-48012 КМИ-49512
Номинальное напряжение катушки управления Uc, В~ 24, 36, 110, 230, 400
Диапазоны напряжения управления срабатыв. (0,8+1,1) Uc
отпускание (0,3+0,6) Uc
Мощность потребления катушки при Uc, ВА срабатыв. cos j = 0,75 60 60 60 90 90 200 200 200 200 200
удержание cos j = 0,3 7 7 7 7,5 7,5 20 20 20 20 20
Время срабатывания, мс замыкание 12-22 12-22 12-22 15-24 15-24 20-26 20-26 20-26 20-35 20-35
размыкание 4-19 4-19 4-19 5-19 5-19 8-12 8-12 8-12 6-20 6-20
Коммутационная износо-устойчивость,млн. циклов АС-3 1,7 1,7 1,4 1,4 1,6 1,5 1,4 1,4 1,2 0,9
АС-1 0,55 0,7 1,0 1,3 1,3 1,3 1,3 1,4 0,7 1,2
Механическая износоустойчивость, млн. циклов 2 2 2 2 2 2 1,5 1,5 1,5 1,5
Мощность рассеяния, Вт 3 3 3 3,5 3,5 10 10 10 10 10

Технические характеристики встроенных дополнительных контактов

Номинальное напряжение Un, В до 660
Номинальное напряжение изоляции Ui, В 660
Ток термической стойкости (t°<40°) Ith, А 10
Минимальная включающая способность Umin, В 24
Imin, мА 10
Защита от сверхтоков - предохранитель gG, А 10
Макс. кратковременная нагрузка (t<1 с), А 100
Сопротивление изоляции, не менее, мОм 10

Ассортимент

  Наим. Номинал. рабочий ток, А Номинал. напр. катушек управления, В Кол-во и вид контактов Кол-во, шт Артикул
в упак. в трансп. коробке
КМИ-10910 9 А 24 В/АС-3 1НО IEK 9 24 1з   50 KKM11 -009-024-10
КМИ-10910 9 А 36 В/АС-3 1НО IEK 9 36 1з   50 KKM11 -009-036-10
КМИ-10910 9 А 110 В/АС-3 1НО IEK 9 110 1з   50 KKM11 -009-110-10
КМИ-10910 9 А 230 В/АС-3 1 НО IEK 9 230 1з   50 KKM11 -009-230-10
КМИ-10910 9 А 400 В/АС-3 1 НО IEK 9 400 1з   50 KKM11 -009-400-10
КМИ-10911 9 А 110 В/АС-3 1НЗ IEK 9 110 1р   50 KKM11 -009-110-01
КМИ-10911 9 А 230 В/АС-3 1НЗ IEK 9 230 1р   50 KKM11 -009-230-01
КМИ-10911 9 А 400 В/АС-3 1НЗ IEK 9 400 1р   50 KKM11 -009-400-01
КМИ-11210 12 А 24 В/АС-3 1НО IEK 12 24 1з   50 KKM11-012-024-10
КМИ-11210 12 А 36 В/АС-3 1НО IEK 12 36 1з   50 KKM11 -012-036-10
КМИ-11210 12 А 110 В/АС-3 1 НО IEK 12 110 1з   50 KKM11 -012-110-10
КМИ-11210 12 А 230 В/АС-3 1 НО IEK 12 230 1з   50 KKM11 -012-230-10
КМИ-11210 12 А 400 В/АС-3 1 НО IEK 12 400 1з   50 KKM11 -012-400-10
КМИ-11211 12 А 110 В/АС-3 1НЗ IEK 12 110 1р   50 KKM11-012-110-01
КМИ-11211 12 А 230 В/АС-3 1НЗ IEK 12 230 1р   50 KKM11 -012-230-01
КМИ-11211 12 А 400 В/АС-3 1 НЗ IEK 12 400 1р   50 KKM11 -012-400-01
КМИ-11810 18 А 24 В/АС-3 1НО IEK 18 24 1з   50 KKM11-018-024-10
КМИ-11810 18 А 36 В/АС-3 1НО IEK 18 36 1з   50 KKM11 -018-036-10
КМИ-11810 18 А 110 В/АС-3 1 НО IEK 18 110 1з   50 KKM11 -018-110-10
КМИ-11810 18 А 230 В/АС-3 1 НО IEK 18 230 1з   50 KKM11 -018-230-10
КМИ-11810 18 А 400 В/АС-3 1 НО IEK 18 400 1з   50 KKM11 -018-400-10
КМИ-11811 18 А 230 В/АС-3 1 НЗ IEK 18 230 1р   50 KKM11 -018-230-01
КМИ-11811 18 А 110 В/АС-3 1НЗ IEK 18 110 1р   50 KKM11-018-110-01
КМИ-11811 18 А 400 В/АС-3 1 НЗ IEK 18 400 1р   50 KKM11 -018-400-01
КМИ-22510 25 А 24 В/АС-3 1 НО IEK 25 24 1з   50 KKM21-025-024-10
КМИ-22510 25 А 36 В/АС-3 1 НО IEK 25 36 1з   50 KKM21-025-036-10
КМИ-22510 25 А 110 В/АС-3 1 НО IEK 25 110 1з   50 KKM21-025-110-10
КМИ-22510 25 А 230 В/АС-3 1НО IEK 25 230 1з   50 KKM21-025-230-10
КМИ-22510 25 А 400 В/АС-3 1НО IEK 25 400 1з   50 KKM21-025-400-10
КМИ-22511 25 А 110 В/АС-3 1 НЗ IEK 25 110 1р   50 KKM21-025-110-01
КМИ-22511 25 А 230 В/АС-3 1 НЗ IEK 25 230 1р   50 KKM21-025-230-01
КМИ-22511 25 А 400 В/АС-3 1 НЗ IEK 25 400 1р   50 KKM21-025-400-01
КМИ-23210 32 А 36 В/АС-3 1 НО IEK 32 36 1з   50 KKM21-032-036-10
КМИ-23210 32 А 110 В/АС-3 1 НО IEK 32 110 1з   50 KKM21-032-110-10
КМИ-23210 32 А 230 В/АС-3 1НО IEK 32 230 1з   50 KKM21-032-230-10
КМИ-23210 32 А 400 В/АС-3 1НО IEK 32 400 1з   50 KKM21-032-400-10
КМИ-23211 32 А 110 В/АС-3 1 НЗ IEK 32 110 1р   50 KKM21-032-110-01
КМИ-23211 32 А 230 В/АС-3 1 НЗ IEK 32 230 1р   50 KKM21-032-230-01
КМИ-23211 32 А 400 В/АС-3 1 НЗ IEK 32 400 1р   50 KKM21-032-400-01
КМИ-34012 40 А 36 В/АС-3 1 НО 1 НЗ IEK 40 36 1з+1р   20 KKM31-040-036-11
КМИ-34012 40 А 110 В/АС-3 1НО 1НЗ IEK 40 110 1з+1р   20 KKM31-040-110-11
КМИ-34012 40 А 230 В/АС-3 1НО 1НЗ IEK 40 230 1з+1р   20 KKM31-040-230-11
КМИ-34012 40 А 400 В/АС-3 1НО 1НЗ IEK 40 400 1з+1р   20 KKM31-040-400-11
КМИ-35012 50 А 110 В/АС-3 1НО 1НЗ IEK 50 110 1з+1р   20 KKM31-050-110-11
КМИ-35012 50 А 230 В/АС-3 1НО 1НЗ IEK 50 230 1з+1р   20 KKM31-050-230-11
КМИ-35012 50 А 400 В/АС-3 1НО 1НЗ IEK 50 400 1з+1р   20 KKM31-050-400-11
КМИ-46512 65 А 110 В/АС-3 1НО 1НЗ IEK 65 110 1з+1р   20 KKM41 -065-110-11
КМИ-46512 65 А 230 В/АС-3 1НО 1НЗ IEK 65 230 1з+1р   20 KKM41 -065-23011
КМИ-46512 65 А 400 В/АС-3 1НО 1НЗ IEK 65 400 1з+1р   20 KKM41 -065-40011
КМИ-48012 80 А 110 В/АС-3 1НО 1НЗ IEK 80 110 1з+1р   16 KKM41 -080-110-11
КМИ-48012 80 А 230 В/АС-3 1НО 1НЗ IEK 80 230 1з+1р   16 KKM41 -080-23011
КМИ-48012 80 А 400 В/АС-3 1НО 1НЗ IEK 80 400 1з+1р   16 KKM41 -080-40011
КМИ-49512 95 А 110 В/АС-3 1НО 1НЗ IEK 95 110 1з+1р   16 KKM41 -095-110-11
КМИ-49512 95 А 230 В/АС-3 1НО 1НЗ IEK 95 230 1з+1р   16 KKM41 -095-23011
КМИ-49512 95 А 400 В/АС-3 1НО 1НЗ IEK 95 400 1з+1р   16 KKM41 -095-40011

Габаритные размеры

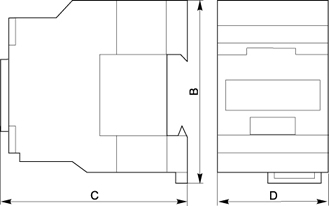

КМИ-10910; КМИ-10911; КМИ-11210; КМИ-11211; КМИ-11810; КМИ-11811 КМИ-22510; КМИ-22511

Типоисполнение Размер, мм Масса, не более кг
В С D
КМИ-10910; КМИ-10911 74 80 45 0,34
КМИ-11210; КМИ-11211 74 80 45 0,345
КМИ-11810; КМИ-11811 74 85 45 0,365

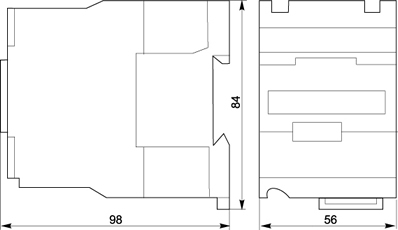

КМИ-22510; КМИ-22511 84 93 56 0,400

КМИ-23210; КМИ-23211

Типоисполнение Масса, не более кг
КМИ-23210; КМИ-23211 0,545

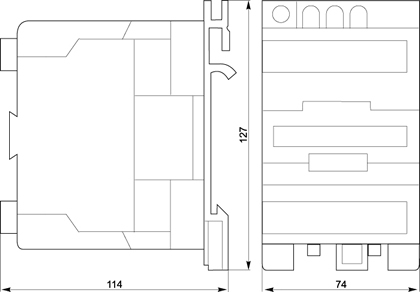

КМИ-34010; КМИ-34011 КМИ-35012; КМИ-46512

Типоисполнение Масса, не более кг
КМИ-34010; КМИ-34011 1,400
КМИ-35012 1,400
КМИ-46512 1,400

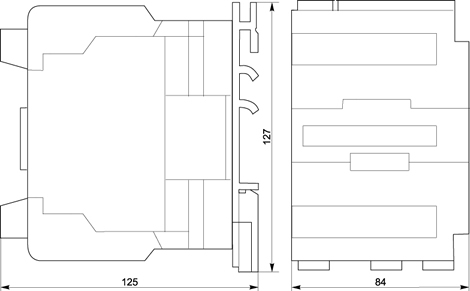

КМИ-48012; КМИ-49512

Типоисполнение Масса, не более кг
КМИ-48012 1,590
КМИ-49512 1,610
