Шины нулевые

Применяются в щитовом оборудовании для подсоединения нулевых рабочих (N) и нулевых защитных проводов (РЕ). Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35 мм монтажную DIN-рейку и через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами. Выполнены из латуни.

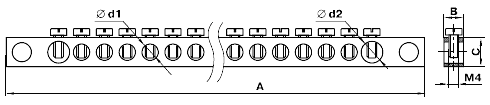

Габаритные размеры



Наим. Габаритные размеры, мм Диаметр отверстия, мм
А В С М d 1 d2 d3
Шина «N» нулевая 6x 9мм 8/1 (8 групп/крепеж по центру) 64,0 6,0 9,0 М4 4,0 5,2 -
Шина «N» нулевая 6x9мм 14/1 (14 групп/крепеж по центру) 109,0 6,0 9,0 М4 4,0 5,2 -
Шина «N» нулевая 6x 9мм 8/2 (8 групп/крепеж по краям) 65,0 6,0 9,0 М4 4,0 4,0 -
Шина «N» нулевая 6x9 мм 14/2 (14 групп/крепеж по краям) 102,0 6,0 9,0 М4 4,0 4,0 -
Шина «N» нулевая 8x12 мм 14/1 (14 групп/крепеж по центру) 109,0 8,0 12,0 М5 4,8 7,4 -
Шина «N» нулевая 8x12 мм 14/2 (14 групп/крепеж по краям) 121,0 8,0 12,0 М4 4,0 5,2 -
Шина «N» нулевая 8x12 мм 26/2 (26 групп/крепеж по краям) 242,0 8,0 12,0   5,2 8,0 6,0

Ассортимент

Наим. Кол-во отверстий Макси-мальный ток,А Макс. сечение подкл-х проводников, мм2 Мин. сечение шины, мм2 Количество в упаковке, шт. Артикул
с наконеч-ником-гильзой без наконечника групп. трансп.
Шина «N» нулевая 6x9 мм 8/1 (8 групп/крепеж по центру) 8 100 10 16 20,0 10 1200 YNN10-08-100
Шина «N» нулевая 6x9 мм 14/1 (14 групп/крепеж по центру) 14 100 10 16 20,0 10 700 YNN10-14-100
Шина «N» нулевая 6x9 мм 8/2 (8 групп/крепеж по краям) 8 100 10 10 20,0 10 1200 YNN11-08-100
Шина «N» нулевая 6x9 мм 14/2 (14 групп/крепеж по краям) 14 100 10 10 20,0 10 600 YNN11-14-100
Шина «N» нулевая 8x12 мм 14/1 (14 групп/крепеж по центру) 14 125 16 35 40,0 10 400 YNN20-14-100
Шина «N» нулевая 8x12 мм 14/2 (14 групп/крепеж по краям) 14 125 10 16 20,0 10 380 YNN21-14-100
Шина «N» нулевая 8x12 мм 26/2 (26групп/крепеж по краям) 26 125 16 35 30 2 120 YNN21-26-125
