Щиты с монтажной панелью

Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.

Сварной металлический корпус со съемной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет. Корпуса со степенью защиты IP54, имеют на дверце уплотнение из двухкомпонентного герметика и пыле- влагонепроницаемый замок.

Преимущества

  • Повышенная антикоррозийная стойкость
  • Высококачественное наружное покрытие
  • Единый секрет замка
  • Набор дополнительных аксессуаров
  • Высокая технологичность и простота сборки
  • Удобство монтажа
  • Несколько цветов покраски
  • Высокий уровень электробезопасности
  • Сертификат качества

Особенности конструкции

В исполнении IP 54 многогранный защитный желоб корпуса предотвращает проникновение грязи и воды при открытии дверцы.

В исполнении IP 54 уплотнение из вспененного полиуретана.



Съемная задняя стенка в габаритах 16.6.4 и 16.8.4 значительно упрощает обслуживание и монтаж электрооборудования.



Ножки на задней стенке в габаритах 16.6.4 и 16.8.4 упрощают ее установку и повышают безопасность обслуживания шкафа.



Технические характеристики

  • Вид установки навесной, напольный
  • Толщина металла 1,0П 1,5 мм
  • Номинальный ток до 630 А
  • Тип покрытия порошковое, шагрень
  • Цвет RAL 7035, RAL 7032
  • Степень защиты по ГОСТ 14254 IP 31, IP 54
  • Угол открытия двери 105°
  • Тип применяемых аппаратов любой

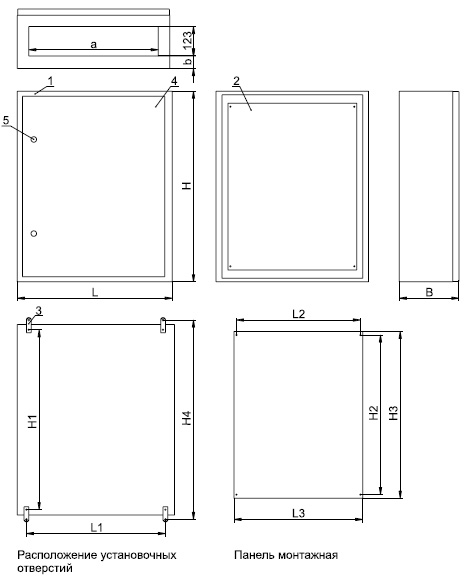

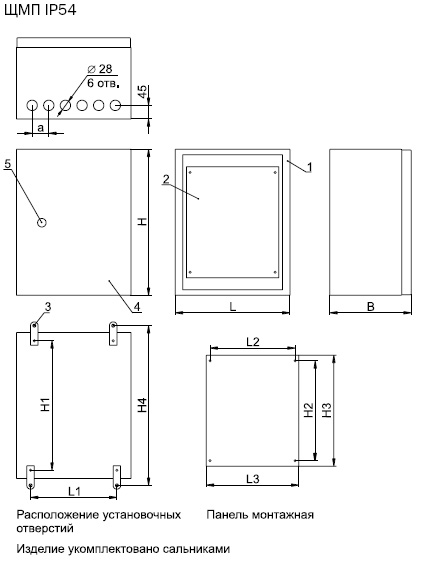

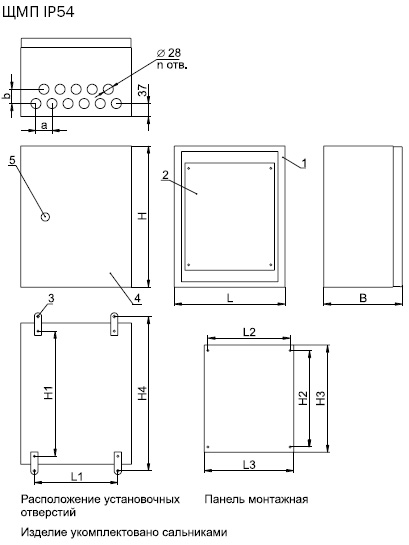

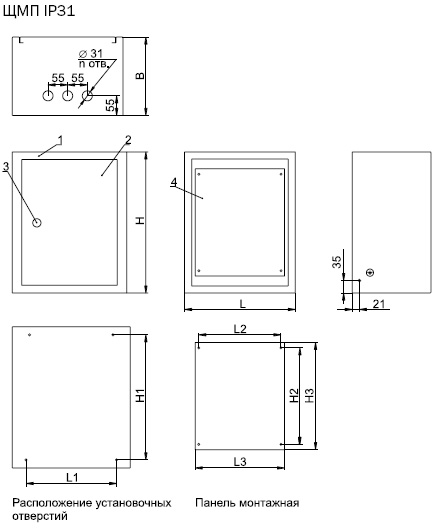

Габаритные размеры

№ поз. Наименование
1 Корпус щита
2 Дверь
3 Замок
4 Панель монтажная



Наим. H, мм L, мм В, мм L1, мм H1. мм L2, мм H2, мм H3, мм L3, мм n, шт
ЩМП 1-1 395 310 150 256 344 230 270 330 250 3
ЩМП 2-1 500 400 150 346 449 320 370 430 340 3
ЩМП 3-1 650 500 150 446 599 420 520 580 440 3
ЩМП 1-0 395 310 220 256 344 230 270 330 250 3
ЩМП 2-0 500 400 220 346 449 320 370 430 340 3
ЩМП 3-0 650 500 220 446 599 420 520 580 440 3
ЩМП 4-0 800 650 250 596 749 520 670 730 585 4
ЩМП 5-0 1000 650 300 596 949 520 870 930 585 5
ЩМП 6-0 1200 750 300 696 1149 620 1070 1130 685 6
ЩМП 7-0 1320 750 300 696 1269 670 1190 1250 690 7
ЩМП-2.3.1 250 300 150 250 200 210 160 180 230 3
ЩМП-3.2.1 300 210 150 160 250 120 210 230 140 3
ЩМП-4.2.1 400 210 150 160 350 120 310 330 140 3
ЩМП-4.4.1 400 400 150 350 350 310 310 330 330 3
ЩМП-4.4.2 400 400 250 350 350 310 310 330 330 3
ЩМП-4.6.1 400 600 150 550 350 510 310 330 530 3
ЩМП-4.6.2 400 600 250 550 350 510 310 330 530 3
ЩМП-6.6.1 600 600 150 550 550 510 510 530 530 3
ЩМП-6.6.2 600 600 250 550 550 510 510 530 530 3

№ поз. Наименование
1 Корпус щита
2 Панель монтажная
3 Зацеп крепежный
4 Дверь
5 Замок



Наим. H, мм L, мм В, мм L1, мм H1. мм L2, мм H2, мм H3, мм L3, мм H4. мм а, мм b, мм n, шт
ЩМП 1-0 395 310 220 230 350 230 270 330 250 434 45 40 11
ЩМП 2-0 500 400 220 320 450 320 370 430 340 534 60 52 11
ЩМП 3-0 650 500 220 420 600 420 520 580 440 684 60 52 13

№ поз. Наименование
1 Корпус щита
2 Панель монтажная
3 Зацеп крепежный
4 Дверь
5 Замок



Наим. H, мм L, мм В, мм L1, мм H1. мм L2, мм H2, мм H3, мм L3, мм H4. мм а, мм b, мм
ЩМП 4-0 800 650 250 570 750 520 670 730 585 834 523 53
ЩМП 5-0 1000 650 285 570 950 520 870 930 585 1034 523 71
ЩМП 6-0 1200 750 300 670 1150 620 1070 1130 685 1234 523 78
ЩМП 7-0 1400 650 285 570 1350 520 1270 1330 585 1434 523 71

№ поз. Наименование
1 Корпус щита
2 Панель монтажная
3 Зацеп крепежный
4 Дверь
5 Замок



Наим. H, мм L, мм В, мм L1, мм H1. мм L2, мм H2, мм H3, мм L3, мм H4. мм а, мм
ЩМП-2.3.1 250 300 150 225 200 210 160 180 230 284 45
ЩМП-3.2.1 300 210 150 135 250 120 210 230 140 334 30
ЩМП-4.2.1 400 210 150 135 350 120 310 330 140 434 30
ЩМП-4.4.1 400 400 150 325 350 310 310 330 330 434 45
ЩМП-4.4.2 400 400 250 325 350 310 310 330 330 434 45
ЩМП-4.6.1 400 600 150 525 350 510 310 330 530 434 45
ЩМП-4.6.2 400 600 250 525 350 510 310 330 530 434 45
ЩМП-6.6.1 600 600 150 525 550 510 510 530 530 634 45
ЩМП-6.6.2 600 600 250 525 550 510 510 530 530 634 45

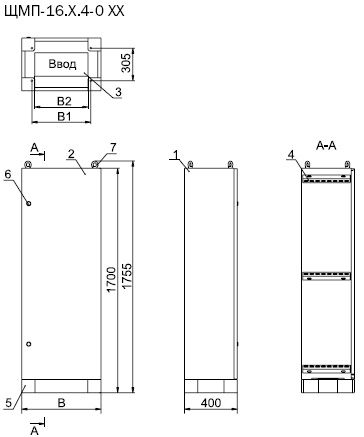

№ поз. Наименование
1 Корпус щита
2 Дверь
3 Крышка
4 Z-профиль
5 Цоколь
6 Замок
7 Рым-болт



Наим. В, мм В1, мм В2, мм
ЩМП-16.6.4 36 УХЛ3 IP31 600 500 404
ЩМП-16.8.4 36 УХЛ3 IP31 800 700 604
ЩМП-16.6.4 74 У2 IP54 600 500 404
ЩМП-16.8.4 74 У2 IP54 800 700 604

Ассортимент

Изображение Типоразмер Хар-ки Цвет Артикул
Щиты с монтажной панелью (IP31)
Корпус металлический ЩМП-1-1 36 УХЛ3 Корпус, мм: 395x310x150; панель, мм: 330x250. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 5,2 кг. RAL 7035 YKM41-01-31
Корпус металлический ЩМП-2-1 36 УХЛ3 Корпус, мм: 500x400x150; панель, мм: 430x340. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 8,0 кг. RAL 7035 YKM41-02-31
Корпус металлический ЩМП-3-1 36 УХЛ3 Корпус, мм: 650x500x150; панель, мм: 580x440. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 12,2 кг. RAL 7035 YKM41-03-31
Корпус металлический ЩМП-1-0 36 УХЛ3 Корпус, мм: 395x310x220; панель, мм: 330x250. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 6,0 кг. RAL 7035 YKM40-01-31
Корпус металлический ЩМП-2-0 36 УХЛ3 Корпус, мм: 500x400x220; панель, мм: 430x340. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 9,0 кг. RAL 7035 YKM40-02-31
Корпус металлический ЩМП-3-0 36 УХЛ3 Корпус, мм: 650x500x220; панель, мм: 580x440. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 13,5 кг. RAL 7035 YKM40-03-31
Корпус металлический ЩМП-4-0 36 УХЛ3 Корпус, мм: 800x650x250; панель, мм: 730х585. Кол-во вводов: 4 отв. 031 мм (снизу). Масса: 20,9 кг. RAL 7035 YKM40-04-31
Корпус металлический ЩМП-5-0 36 УХЛ3 Корпус, мм: 1000x650x300; панель, мм: 930x585. Кол-во вводов: 5 отв. 031 мм (снизу). Масса: 26,8 кг RAL 7035 YKM40-05-31
Корпус металлический ЩМП-6-0 36 УХЛ3 Корпус, мм: 1200x750x300; панель, мм: 1130x685. Кол-во вводов: 6 отв. 031 мм (снизу). Масса: 42,0 кг RAL 7035 YKM40-06-31
Корпус металлический ЩМП-7-0 36 УХЛ3 Корпус, мм: 1320x750x300; панель, мм: 1250x690. Кол-во вводов: 7 отв. 031 мм (снизу). Масса: 45,8 кг RAL 7035 YKM40-07-31
Корпус металлический ЩМП-2.3.1-0 36 УХЛ3 Корпус, мм: 250x300x150; панель, мм: 180x230. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 3,0 кг RAL 7035 YKM40-231-31
Корпус металлический ЩМП-3.2.1-0 36 УХЛ3 Корпус, мм: 300x210x150; панель, мм: 230x140. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 2,7 кг RAL 7035 YKM40-321-31
Корпус металлический ЩМП-4.2.1-0 36 УХЛ3 Корпус, мм: 400x210x150; панель, мм: 330x140. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 3,4 кг RAL 7035 YKM40-421-31
Корпус металлический ЩМП-4.4.1-0 36 УХЛ3 Корпус, мм: 400x400x150; панель, мм: 330x330. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 6,6 кг RAL 7035 YKM40-441-31
Корпус металлический ЩМП-4.4.2-0 36 УХЛ3 Корпус, мм: 400x400x250; панель, мм: 330x330. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 7,9 кг RAL 7035 YKM40-442-31
Корпус металлический ЩМП-4.6.1-0 36 УХЛ3 Корпус, мм: 400x600x150; панель, мм: 330x530. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 9,4 кг RAL 7035 YKM40-461-31
Корпус металлический ЩМП-4.6.2-0 36 УХЛ3 Корпус, мм: 400x600x250; панель, мм: 330х330. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 11,0 кг RAL 7035 YKM40-462-31
Корпус металлический ЩМП-6.6.1-0 36 УХЛ3 Корпус, мм: 600x600x150; панель, мм: 530x530. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 13,3 кг RAL 7035 YKM40-661-31
Корпус металлический ЩМП-6.6.2-0 36 УХЛ3 Корпус, мм: 600x600x250; панель, мм: 330x330. Кол-во вводов: 3 отв. 031 мм (снизу). Масса: 15,3 кг RAL 7035 YKM40-662-31
Корпус металлический ЩМП-16.6.4-0 36 УХЛ3* Корпус, мм: 1600x600x400; цоколь, мм: 100x600x400. Кол-во вводов: 1 отв. 404x178 мм (снизу). Масса: 55,4 кг RAL 7035 YKM40-1664-31
Корпус металлический ЩМП-16.8.4-0 36 УХЛ3* Корпус, мм: 1600x800x400; цоколь, мм: 100x800x400. Кол-во вводов: 1 отв. 604x178 мм (снизу). Масса: 66,2 кг RAL 7035 YKM40-1684-31
Щиты с монтажной панелью (IP54)
Корпус металлический ЩМП-1-0 74 У2 Корпус, мм: 395x310x220; панель, мм: 330x250. Кол-во вводов: 11 отв. 028 мм (снизу). Масса: 6,5 кг RAL 7032 YKM40-01-54
Корпус металлический ЩМП-2-0 74 У2 Корпус, мм: 500x400x220; панель, мм: 430x340. Кол-во вводов: 11 отв. 028 мм (снизу). Масса: 9,5 кг RAL 7032 YKM40-02-54
Корпус металлический ЩМП-3-0 74 У2 Корпус, мм: 650x500x220; панель, мм: 580x440. Кол-во вводов: 13 отв. 028мм (снизу). Масса: 13,9 кг RAL 7032 YKM40-03-54
Корпус металлический ЩМП-4-0 74 У2 Корпус, мм: 800x650x250; панель, мм: 730x585. Кол-во вводов: 1 отв. 523x123 мм (снизу). Масса: 27,8 кг RAL 7032 YKM40-04-54
Корпус металлический ЩМП-5-0 74 У2 Корпус, мм: 1000x650x285; панель, мм: 930x585. Кол-во вводов: 1 отв. 523x123 мм (снизу). Масса: 34,8 кг RAL 7032 YKM40-05-54
Корпус металлический ЩМП-6-0 74 У2 Корпус, мм: 1200x750x300; панель, мм: 1130x685. Кол-во вводов: 1 отв. 523x123 мм (снизу). Масса: 46,2 кг RAL 7032 YKM40-06-54
Корпус металлический ЩМП-7-0 74 У2 Корпус, мм: 1400x650x285; панель, мм: 1330x585. Кол-во вводов: отв. 523х123 мм (снизу). Масса: 46,6 кг RAL 7032 YKM40-07-54
Корпус металлический ЩМП-2.3.1-0 74 У2 Корпус, мм: 250x300x150; панель, мм: 180x230. Кол-во вводов: 6 отв. 028 мм (снизу). Масса: 3,9 кг RAL 7032 YKM40-231-54
Корпус металлический ЩМП-3.2.1-0 74 У2 Корпус, мм: 300x210x150; панель, мм: 230x140. Кол-во вводов: 6 отв. 028 мм (снизу). Масса: 3,4 кг RAL 7032 YKM40-321-54
Корпус металлический ЩМП-4.2.1-0 74 У2 Корпус, мм: 400x210x150; панель, мм: 330x140. Кол-во вводов: 6 отв. 028 мм (снизу). Масса: 4,3 кг RAL 7032 YKM40-421-54
Корпус металлический ЩМП-4.4.1-0 74 У2 Корпус, мм: 400x400x150; панель, мм: 330x330. Кол-во вводов: 6 отв. 028 мм (снизу). Масса: 8,7 кг RAL 7032 YKM40-441-54
Корпус металлический ЩМП-4.4.2-0 74 У2 Корпус, мм: 400x400x250; панель, мм: 330x330. Кол-во вводов: 6 отв. 028 мм (снизу). Масса: 10,6 кг RAL 7032 YKM40-442-54
Корпус металлический ЩМП-4.6.1-0 74 У2 Корпус, мм: 400x600x150; панель, мм: 330x530. Кол-во вводов: 6 отв. 028 мм (снизу). Масса: 12,2 кг RAL 7032 YKM40-461-54
Корпус металлический ЩМП-4.6.2-0 74 У2 Корпус, мм: 400x600x250; панель, мм: 330x530. Кол-во вводов: 6 отв. 028 мм (снизу). Масса: 14,5 кг RAL 7032 YKM40-462-54
Корпус металлический ЩМП-6.6.1-0 74 У2 Корпус, мм: 600x600x150; панель, мм: 530x530. Кол-во вводов: 6 отв. 028 мм(снизу). Масса: 17,2 кг RAL 7032 YKM40-661-54
Корпус металлический ЩМП-6.6.2-0 74 У2 Корпус, мм: 600x600x250; панель, мм: 530x530. Кол-во вводов: 6 отв. 028 мм (снизу). Масса: 19,9 кг RAL 7032 YKM40-662-54
Корпус металлический ЩМП-16.6.4-0 74 У2* Корпус, мм: 1600x600x400; цоколь, мм: 100x600x400. Кол-во вводов: 1 отв. 404x178 мм (снизу). Масса: 55,4 кг RAL 7032 YKM40-1664-54
Корпус металлический ЩМП-16.8.4-0 74 У2* Корпус, мм: 1600x800x400; цоколь, мм: 100x800x400. Кол-во вводов: 1 отв. 604x178 мм (снизу). Масса: 66,2 кг RAL 7032 YKM40-1684-54

* Монтажная панель заказывается отдельно

Аксессуары к ЩМПП16.Х.Х IPXX

Наим. Назначение Место установки Габаритный размер Артикул
Уголок вертикальный 1560 (оцинк),для ЩМП-16.Х.Х Используется для крепления панелей монтажных, панелей ПН и планок (для обеспечения возможности регулировки положения элементов по глубине корпуса) Внутри корпуса на Z-профили 1560x35x30 YKM40-U-1560X
Панель монтажная 300x545 (оцинк), для ЩМП-16.6.4 Предназначена для установки различной электроаппаратуры Внутри корпуса на уголки вертикальные (для обеспечения возможности регулировки положения элементов по глубине корпуса) 300x545 YKM40-PM-300X545
Панель монтажная 300x745 (оцинк), для ЩМП-16.8.4 300x745 YKM40-PM-300X745
Панель монтажная 500x545 (оцинк), для ЩМП-16.6.4 500x545 YKM40-PM-500X545
Панель монтажная 500x745 (оцинк), для ЩМП-16.8.4 500x745 YKM40-PM-500X745
Панель ПН (оцинк), для ЩМП-16.6.4 Предназначена для установки предохранителей

Используется для установки одиночных электроаппаратов или нескольких приборов, имеющих одинаковый установочный габарит по высоте

 Внутри корпуса на уголки вертикальные (для обеспечения возможности регулировки положения элементов по глубине корпуса) 140 x 545 YKM40-PN-1664
Панель ПН (оцинк), для ЩМП-16.8.4 1407x45 YKM40-PN-1684
Планка 30x545 (оцинк), для ЩМП-16.6.4 30x545 YKM40-P-30X545
Планка 30x745 (оцинк), для ЩМП-16.8.4 30x745 YKM40-P-30X745

Расшифровка обозначений

ЩМП-1-0 36 УХЛ3 IP31

  • ЩМП - Щит с монтажной панелью
  • 1 - габарит корпуса (ВхШ)
  • 0 - модификация
  • 3 - тип покрытия
    • 3 - ЭПК/шагрень
    • 5 - ЭПК/глянец
    • 7 - ППК/шагрень
    • 9 - ППК/глянец
  • 6 - цвет краски
    • 4 - RAL 7032
    • 6 - RAL 7035
  • УХЛ3 - климатическое исполнение по ГОСТ 15150-69
  • IP 31 - степень защиты по ГОСТ 14254-96

ЩМП-2.3.1-0 36 УХЛ3 IP31

  • ЩМП - щит с монтажной панелью
  • 2.3.1. - габариты ВхШхГ мм.
    • Высота -
      • 2 - 250 мм
      • 3 - 300 мм
      • 4 - 400 мм 6 - 600 мм
      • 16 - 1600 мм (без цоколя)
    • Ширина -
      • 2 - 210 мм
      • 3 - 300 мм
      • 4 - 400 мм
      • 6 - 600 мм
      • 8 - 800 мм
    • Глубина -
      • 1 - 150 мм
      • 2 - 250 мм
      • 4 - 400 мм
  • 0 - номер модификации
  • 3 - тип покрытия
    • 3 - ЭПК/шагрень
    • 5 - ЭПК/глянец
    • 7 - ППК/шагрень
    • 9 - ППК/глянец
  • 6 - цвет краски
    • 6 - RAL 7035
    • 4 - RAL 7032
  • УХЛ3 - климатическое исполнение по ГОСТ 15150-69
  • IP31 - степень защиты по ГОСТ 14254
