Корпуса модульные пластиковые с металлической дверцей КМПв, IP30

Предназначены для скрытой установки в жилых и офисных помещениях. Данные корпуса обладают уникальной конструкцией, которая обеспечивает удобство, быстроту монтажа и гармонично впишется в любой интерьер.



Преимущества

  • Широкий выбор всевозможных аксессуаров, которые обеспечивают простой и быстрый монтаж.
  • Защита от хищения электроэнергии благодаря возможности опломбировки корпуса.
  • Стальная дверца обладает противокоррозийной защитой, достигнутой фосфатированием и порошковой краской.
  • Простое изменение положения держателя нулевых шин.
  • Универсальная упаковка.
  • Простой ввод кабеля проводов благодаря наличию легкосъемных боковых панелей.
  • Специальная конструкция корпуса позволяет выравнивать неровности штукатурки в пределах 18 мм.
  • Легкое обозначение модульных устройств - наличие маркировочного листа.
  • Облегчение работы монтажника - в комплект поставки входит инструкция.

Особенности конструкции

Рама и дверца, изготовленная из стального листа, обладает противокоррозийной защитой, окрашены специальной порошковой краской.



Возможность устанавливать съемные панели по центру корпуса во избежание потери в ходе монтажных работ.



Отверстия для пломбирования защищают от несанкционированного доступа.



Нулевая шина может устанавливаться с разных сторон.





Благодаря съемной панели удобно производить ввод проводников.



Экономию времени и быстроту монтажа обеспечивают монтажные аксессуары.



В ходе работы кабель можно фиксировать на специальном креплении.



Упаковка снабжена специальными метками, которые помогают монтажнику с точностью до миллиметра без дополнительных чертежей установить корпус в нише.



Технические характеристики

  • Вид установки внутренний
  • Степень защиты IP30
  • Класс защиты II
  • Номинальное напряжение 400 В АС/50 Гц
  • Использование в сетях ТТ, ТЕ, ТN
  • Материал основания полистирол
  • Материал крепления клемм PE/N полифениленоксид
  • Материал дверцы, рамы стальной лист
  • Цвет корпуса белый RAL9016
  • Количество модулей от 14 до 56
  • Количество рядов от 1 до 4

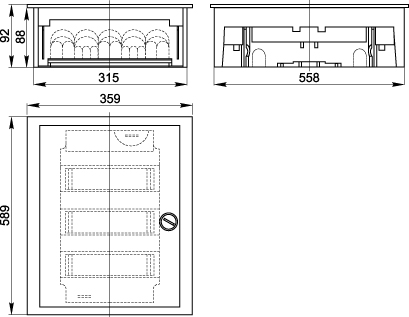

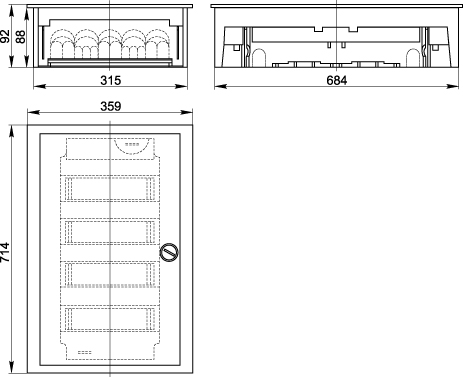

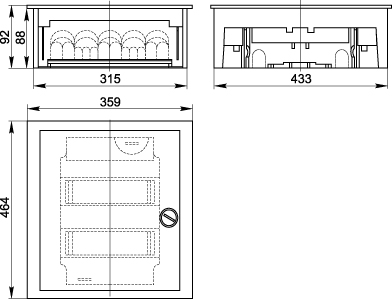

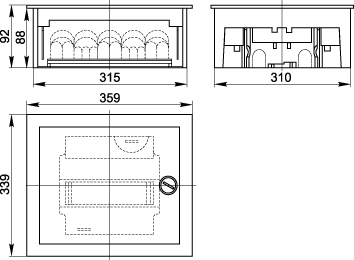

Габаритные размеры

Комплектация

Маркировочные зажимы





Монтажные рамки. Шурупы и пластиковые дюбели





DIN-рейка. Суппорт для установки клеммников, клеммники нейтрали и заземления



Инструкция, маркировочный лист





Ассортимент

Изобр. Наименование Количество в упаковке Артикул
КМПв 4/14 с металлической дверцей встраиваемый. Типоразмер: 1 ряд, 14 модулей. Шины N и PE (2 шт.): 13x16 мм2; 13x16 мм2. Вес: 2,088 кг. 1 MKP54-V-14-30-01
КМПв 4/28 с металлической дверцей встраиваемый. Типоразмер: 2 ряда, 28 модулей. Шины N и PE (2 шт.): 17x16 мм2; 17x16 мм2. Вес: 2,838 кг. 1 MKP54-V-28-30-01
КМПв 4/42 с металлической дверцей встраиваемый. Типоразмер: 3 ряда, 42 модуля. Шины N и PE (2 шт.): 27x16 мм2; 27x16 мм2. Вес: 3,6 кг. 1 MKP54-V-42-30-01
КМПв 4/56 с металлической дверцей встраиваемый. Типоразмер: 4 ряда, 56 модулей. Шины N и PE (2 шт.): 27x16 мм2; 27x16 мм2. Вес: 4,6 кг. 1 MKP54-V-56-30-01
