Корпуса модульные распределительные ЩРн и ЩРв серии «UNIVERSAL»

Щиты распределительные ЩРн, ЩРв серии «УНИВЕРСАЛ» (UNIVERSAL) предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

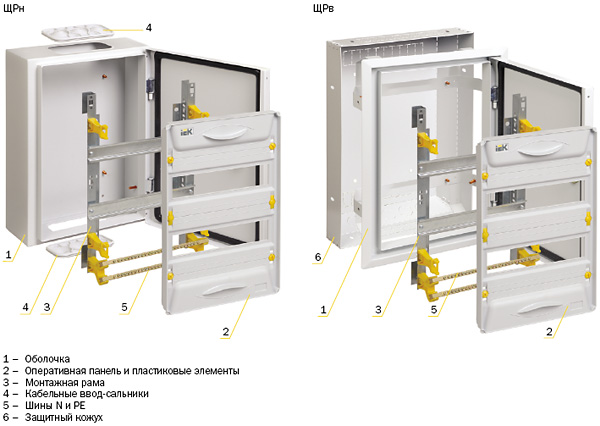

Особенности конструкции

Защитная оперативная панель, исключающая поражение током в ходе эксплуатации готового изделия.





Шины N и PE защелкиваются в верхние держатели стойки, которые устанавливаются в гнезда монтажных профилей при помощи зацепов. Такое расположение шин делает более удобным подвод кабелей.



В исполнении IP54 предусмотрено уплотнение из вспененного полиуретана.





Во встраиваемых корпусах предусмотрена возможность установки защитного перфорированного кожуха, который значительно упрощает монтаж корпуса в нишу.

Технические характеристики

  • Вид установки: навесной, встраиваемый.
  • Толщина металла: 0,8 мм.
  • Номинальный ток: 63-125 А.
  • Тип покрытия: порошковая шагрень, шагрень, муар.
  • Цвет: RAL 7032, RAL 7035, RAL 9005, RAL 9010.
  • Степень защиты: навесных - IP54, встраиваемых - IP 31.
  • Климатическое исполнение и категория размещения по ГОСТ 15150: У3.
  • Тип применяемых аппаратов: модульные.
  • Ввод проводников: сверху и снизу.

Преимущества

Корпуса распределительные навесные

Корпуса распределительные встраиваемые

Габаритные размеры

ЩРв-24-1 IP31 «UNIVERSAL»

№ поз. Наименование
1 Корпус щита
2 DIN-рейка
3 Панель оперативная
4 Рама монтажная

ЩРв-36-1 IP31 «UNIVERSAL»

№ поз. Наименование
1 Корпус щита
2 DIN-рейка
3 Панель оперативная
4 Рама монтажная

ЩРв-48-1 IP31 «UNIVERSAL»

№ поз. Наименование
1 Корпус щита
2 DIN-рейка
3 Панель оперативная
4 Рама монтажная

ЩРв-2х24-1 IP31 «UNIVERSAL»

№ поз. Наименование
1 Корпус щита
2 DIN-рейка
3 Панель оперативная
4 Рама монтажная

ЩРв-2х36-1 IP31 «UNIVERSAL»

№ поз. Наименование
1 Корпус щита
2 DIN-рейка
3 Панель оперативная
4 Рама монтажная

ЩРв-2х48-1 IP31 «UNIVERSAL»

№ поз. Наименование
1 Корпус щита
2 DIN-рейка
3 Панель оперативная
4 Рама монтажная

ЩРн-24-1 IP31 «UNIVERSAL»

№ поз. Наименование
1 Корпус щита
2 DIN-рейка
3 Панель оперативная
4 Рама монтажная
5 Кабель-ввод
5 Скоба крепежная

ЩРн-36-1 IP31 «UNIVERSAL»

№ поз. Наименование
1 Корпус щита
2 DIN-рейка
3 Панель оперативная
4 Рама монтажная
5 Кабель-ввод
5 Скоба крепежная

ЩРн-48-1 IP31 «UNIVERSAL»

№ поз. Наименование
1 Корпус щита
2 DIN-рейка
3 Панель оперативная
4 Рама монтажная
5 Кабель-ввод
5 Скоба крепежная

ЩРн-2х24-1 IP31 «UNIVERSAL»

№ поз. Наименование
1 Корпус щита
2 DIN-рейка
3 Панель оперативная
4 Рама монтажная
5 Кабель-ввод
5 Скоба крепежная

ЩРн-2х36-1 IP31 «UNIVERSAL»

№ поз. Наименование
1 Корпус щита
2 DIN-рейка
3 Панель оперативная
4 Рама монтажная
5 Кабель-ввод
5 Скоба крепежная

ЩРн-2х48-1 IP31 «UNIVERSAL»

№ поз. Наименование
1 Корпус щита
2 DIN-рейка
3 Панель оперативная
4 Рама монтажная
5 Кабель-ввод
5 Скоба крепежная



Комплектация

Монтажная рама





Оперативная панель и пластиковые элементы





Кабельные ввод-сальники - 2 шт.





Шины N и PE





Заглушка





Маркировочная таблица





Знаки электробезопасности





Комплект для заземления и навески корпуса

Цвет


RAL 7035
RAL 9010
RAL 9005
RAL 7032

Ассортимент

Изображение Типоразмер Кол-во модулей Габаритные размеры(ВxШxГ) Харак-ки Цвет Артикул
ЩРв-24з-1 36 IP31 «UNIVERSAL» 24 Корпус : 480x352x138
Ниша:
455×330×135		 Расположение отверстий: сверху, снизу, сзади. Масса: 4,18 кг RAL7035 MKM12-V-24-31-Z-U
ЩРв-24з-1 38 IP31 «UNIVERSAL» 24 RAL9010 MKM13-V-24-31-Z-U
ЩРв-24з-1 41 IP31 «UNIVERSAL» 24 RAL9005 MKM11-V-24-31-Z-U
ЩРв-36з-1 36 IP31 «UNIVERSAL» 36 Корпус : 605x352x138
Ниша:
580×330×135		 Расположение отверстий: сверху, снизу, сзади. Масса: 4,92 кг RAL7035 MKM12-V-36-31-Z-U
ЩРв-36з-1 38 IP31 «UNIVERSAL» 36 RAL9010 MKM13-V-36-31-Z-U
ЩРв-36з-1 41 IP31 «UNIVERSAL» 36 RAL9005 MKM11-V-36-31-Z-U
ЩРв-48з-1 36 IP31 «UNIVERSAL» 48 Корпус : 730x352x138
Ниша:
705×330×135		 Расположение отверстий: сверху, снизу, сзади. Масса: 5,86 кг RAL7035 MKM12-V-48-31-Z-U
ЩРв-48з-1 38 IP31 «UNIVERSAL» 48 RAL9010 MKM13-V-48-31-Z-U
ЩРв-48з-1 41 IP31 «UNIVERSAL» 48 RAL9005 MKM11-V-48-31-Z-U
ЩРв-24з-1 36 IP31 «UNIVERSAL» 48 Корпус : 480*662*138
Ниша:
455×640×135		 Расположение отверстий: сверху, снизу, сзади. Масса: 7,83 кг RAL7035 MKM12-V-2x24-31-Z-U
ЩРв-24з-1 38 IP31 «UNIVERSAL» 48 RAL9010 MKM 13-V-2x24-31 -Z-U
ЩРв-24з-1 41 IP31 «UNIVERSAL» 48 RAL9005 MKM 11 -V-2x24-31 -Z-U
ЩРв-36з-1 36 IP31 «UNIVERSAL» 72 Корпус : 605x662x138
Ниша:
580×640×135		 Расположение отверстий: сверху, снизу, сзади. Масса: 9,22 кг RAL7035 MKM 12-V-2x36-31 -Z-U
ЩРв-2x36з-1 38 IP31 «UNIVERSAL» 72 RAL9010 MKM 13-V-2x36-31 -Z-U
ЩРв-36з-1 41 IP31 «UNIVERSAL» 72 RAL9005 MKM 11 -V-2x36-31 -Z-U
ЩРв-48з-1 36 IP31 «UNIVERSAL» 96 Корпус : 730x662x138
Ниша:
580×640×135		 Расположение отверстий: сверху, снизу, сзади. Масса: 11,04 кг RAL7035 MKM 12-V-2x48-31 -Z-U
ЩРв-48з-1 38 IP31 «UNIVERSAL» 96 RAL9010 MKM 13-V-2x48-31 -Z-U
ЩРв-48з-1 41 IP31 «UNIVERSAL» 96 RAL9005 MKM 11 -V-2x48-31 -Z-U
ЩРв-24зк-1 36 IP31 «UNIVERSAL» 24 Корпус : 480x352x138
ниша: 455x330x135		 Расположение отверстий: сверху, снизу, сзади. Масса: 5,42 кг RAL7035 MKM12-V-24-31-ZK-U
ЩРв-24зк-1 38 IP31 «UNIVERSAL» 24 RAL9010 MKM13-V-24-31-ZK-U
ЩРв-24зк-1 41 IP31 «UNIVERSAL» 24 RAL9005 MKM11-V-24-31-ZK-U
ЩРв-36зк-1 36 IP31 «UNIVERSAL» 36 Корпус: 605x352x138
ниша: 580x330x135		 Расположение отверстий: сверху, снизу, сзади. Масса: 6,45 кг RAL7035 MKM12-V-36-31-ZK-U
ЩРв-36зк-1 38 IP31 «UNIVERSAL» 36 RAL9010 MKM13-V-36-31-ZK-U
ЩРв-36зк-1 41 IP31 «UNIVERSAL» 36 RAL9005 MKM11-V-36-31-ZK-U
ЩРв-48зк-1 36 IP31 «UNIVERSAL» 48 Корпус: 730x352x138
ниша: 705x330x135		 Расположение отверстий: сверху, снизу, сзади. Масса: 7,66 кг RAL7035 M KM 12-V-48-31-ZK-U
ЩРв-48зк-1 38 IP31 «UNIVERSAL» 48 RAL9010 M KM 13-V-48-31 -ZK-U
ЩРв-48зк-1 41 IP31 «UNIVERSAL» 48 RAL9005 M KM 11-V-48-31-ZK-U
ЩРв-24зк-1 36 IP31 «UNIVERSAL» 48 Корпус: 480*662*138 ниша: 455x640x135 Расположение отверстий: сверху, снизу, сзади. Масса: 9,92 кг RAL7035 M KM 12-V-2x24-31-ZK-U
ЩРв-24зк-1 38 IP31 «UNIVERSAL» 48 RAL9010 M KM 13-V-2x24-31-ZK-U
ЩРв-24зк-1 41 IP31 «UNIVERSAL» 48 RAL9005 M KM 11 -V-2x24-31-ZK-U
ЩРв-2x36зк-1 36 IP31 «UNIVERSAL» 72 Корпус: 605x662x138
ниша: 580x640x135		 Расположение отверстий: сверху, снизу, сзади. Масса: 11,74 кг RAL7035 M KM 12-V-2x36-31-ZK-U
ЩРв-36зк-1 38 IP31 «UNIVERSAL» 72 RAL9010 M KM 13-V-2x36-31-ZK-U
ЩРв-36зк-1 41 IP31 «UNIVERSAL» 72 RAL9005 M KM 11 -V-2x36-31-ZK-U
ЩРв-48зк-1 36 IP31 «UNIVERSAL» 96 Корпус: 730x662x138
ниша: 705x640x135		 Расположение отверстий: сверху, снизу, сзади. Масса: 14,01 кг RAL7035 M KM 12-V-2x48-31-ZK-U
ЩРв-48зк-1 38 IP31 «UNIVERSAL» 96 RAL9010 M KM 13-V-2x48-31-ZK-U
ЩРв-2x48зк-1 41 IP31 «UNIVERSAL» 96 RAL9005 M KM 11 -V-2x48-31-ZK-U
ЩРн-24з-1 74 IP54 «UNIVER-SAL» 24 440x310x136 Расположение отверстий: сверху, снизу 70x140. Масса: 5,02 кг RAL7032 MKM11-N-24-54-Z-U
ЩРн-36з-1 74 IP54 «UNIVER-SAL» 36 565x310x136 Расположение отверстий: сверху, снизу 70x140. Масса: 6,11 кг RAL7032 MKM11-N-36-54-Z-U
ЩРн-48з-1 74 IP54 «UNIVER-SAL» 48 690x310x136 Расположение отверстий: сверху, снизу 70x140. Масса: 7,22 кг RAL7032 MKM11-N-48-54-Z-U
ЩРн-2x24з-1 74 IP54 «UNI-VERSAL» 48 440x620x136 Расположение отверстий: сверху, снизу 70x140. Масса: 9,43 кг RAL7032 MKM11-N-2x24-54-Z-U
ЩРн-2x36з-1 74 IP54 «UNI-VERSAL» 72 565x620x136 Расположение отверстий: сверху, снизу 70x140. Масса: 11,41 кг RAL7032 MKM11-N-2x36-54-Z-U
ЩРн-2x48з-1 74 IP54 «UNI-VERSAL» 96 690x620x136 Расположение отверстий: сверху, снизу 70x140. Масса: 13,46 кг RAL7032 MKM11-N-2x48-54-Z-U

Расшифровка обозначений

ЩРн-24з-1 74 IP54 «UNIVERSAL»

  • ЩР - щит распределительный
  • н - навесное исполнение
  • 24 - номинальное количество устанавливаемых модулей электроаппаратуры: 24, 36, 48, 2x24, 2x36, 2x48
  • з - наличие замка в двери
  • 1 - номер модификации
  • 74 - тип, цвет*, структура поверхности покрытия:
    • 74 - ППК/шагрень
  • IP54 - степень защиты по ГОСТ 14254
  • «UNIVERSAL» - название серии



ЩРв-24зк-1 36 IP31 «UNIVERSAL»

  • ЩР - щит распределительный
  • в - встраиваемый
  • 24 - номинальное количество устанавливаемых модулей электроаппаратуры: 24, 36, 48, 2x24, 2x36, 2x48
  • з - наличие замка в двери
  • к - наличие защитного кожуха
  • 1 - номер модификации
  • 36 - тип, цвет*, структура поверхности покрытия:
    • 36 - ЭПК/шагрень, RAL 7035 (светло-серый)
    • 38 - ЭПК/шагрень, RAL 9010 (белый)
    • 41 - ЭПК/шагрень, RAL 9005 (черный)
  • IP31 - степень защиты по ГОСТ 14254
  • «LIGHT» - название серии

* Возможно нанесение покрытия любого цвета
