Стабилизаторы напряжения СНИ

Стабилизаторы напряжения СНИ1 (однофазные), СНИ3 (трехфазные) торговой марки IEK предназначены для поддержания стабильного однофазного/трехфазного напряжения питания нагрузок бытового и промышленного назначения 220 B/3x220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.

Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищно-коммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования и др.

Соответствуют стандартам ГОСТ Р 52161.1, ГОСТ Р 51318.14.1, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3 и изготовлены по техническим условиям ТУ 3468-001 П18461115-2009.

Золотая медаль 18-й международной выставки «Электро-2009» в номинации «Лучшее электрооборудование» получена за высокие показатели качества, надежности, эксплуатационные характеристики и эффективные конструкторские решения.

Преимущества

  • Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения - 220 В ±3%
  • Широкий диапазон рабочего входного напряжения:
    • для СНИ1 - 160÷250 В ;
    • для СНИ3 - 160÷250 В фазное, 280÷430 В линейное.
  • Высокий КПД >90%.
  • Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
  • Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
  • Современное схемотехническое решение.
  • Использование высококачественных защитных и коммутационных аппаратов торговой марки IEK - автоматических выключателей серии ВА47-29, ВА47-100 и контакторов КМИ.
  • Удобство монтажа, обслуживания и транспортировки стабилизаторов за счет применения встроенных в корпус эргономичных ручек у малых габаритов стабилизаторов и колес для перемещения у больших габаритов.
  • Наличие в стандартной комплектации запасных частей - предохранителей и токосъемных щеток автотрансформатора.
  • Гарантийный срок обслуживания стабилизаторов - 1 год со дня продажи, гарантия на комплектующие: автоматические выключатели ВА47-29, ВА47-100 и контактор КМИ - 5 лет.

Особенности конструкции

Отображение всех режимов работы: срабатывание защиты, уровней входных и выходных фазных напряжений. Позволяет оптимально подобрать нагрузку на стабилизатор

Отображение уровней входного и выходного напряжений каждой из фаз



Удобство монтажа и обслуживания стабилизатора





Использование высококачественных защитных и коммутационных аппаратов торговой марки IEK - автоматических выключателей серии ВА47-29, ВА47-100 и контакторов КМИ



Наличие термозащиты, обеспечиваемой самовозвратным термобиметаллическим датчиком



Двухполюсные автоматические выключатели торговой марки IEK, установленные в однофазных стабилизаторах напряжения СНИ1, защищают фазный и нулевой проводники, что позволяет повысить уровень электробезопасности и надежности стабилизатора



Улучшенная конструкция щеткодержателя для исключения перегрева контактного узла



В стабилизаторах напряжения СНИ3 реализована функция защиты от потери фазы, которая при возникновении данной аварийной ситуации отключает стабилизатор. Данная защита особенно важна при питании электродвигателей (холодильники, кондиционеры и др.), которые при потере фазы выходят из строя



Наличие задержки включения для защиты аппаратуры от бросков напряжения (холодильников, кондиционеров и т.п.)



Наличие в стандартной комплектации запасных частей - предохранителей и щеток автотрансформатора



Технические характеристики

Наим. пар-ра СНИ1 СНИ3
Выходная номинальная мощность Рном при входном напряжении 220 В, кВА 0,5; 1; 1,5; 2; 3; 5; 7; 10; 15 3; 6; 7,5; 15; 20; 30
Диапазон рабочего входного напряжения ивх, В 160 * 250 —фазное: 160 * 250 —линейное: 280 * 430
Выходное напряжение ивых, В 220 —фазное: 220 —линейное: 380
Точность поддержания выходного напряжения в рабочем диапазоне входного напряжения, % ± 3 ± 3
Предельный диапазон входного напряжения, В 135 * 275 —фазное: 135 * 275 —линейное: 235 * 475
Напряжение срабатывания защиты от повышенного выходного напряжения имакс, В 246 246 (по каждому из фазных напряжений)
Напряжение срабатывания защиты от пониженного выходного напряжения имин, В 184 184 (по каждому из фазных напряжений)
Срабатывание термозащиты при повышении температуры трансформатора, °С 105 105
Задержка включения выходного напряжения стандартная 5 сек 5 сек
длительная 5 мин нет
Эффективность (КПД), % > 90
Время реакции, с < 1 (при изменении входного напряжения на ±10%)
Диапазон рабочих температур, °С —5 * + 40
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ4

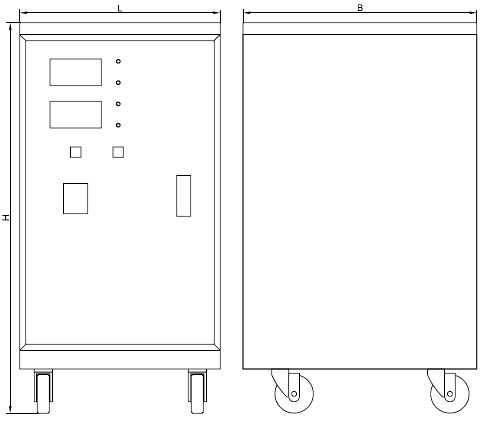

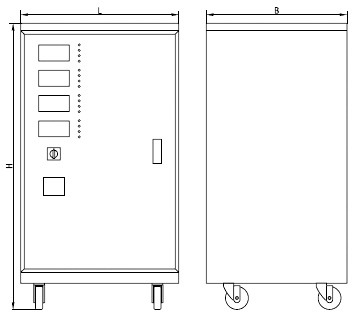

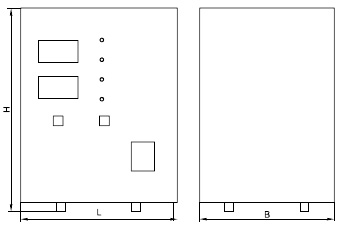

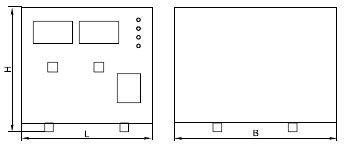

Габаритные размеры

Типоисполнение L H B
СНИ1 0,5 кВа 193 130 165



Типоисполнение L H B
СНИ1 1 кВа 225 150 200
СНИ1 1,5 кВа 225 150 200


Типоисполнение L H B
СНИ1 2 кВа 225 215 280
СНИ1 3 кВа 225 250 295
СНИ1 5 кВа 220 283 235



Типоисполнение L H B
СНИ1 7 кВа 273 380 232
СНИ1 10 кВа 273 380 232



Типоисполнение L H B
СНИ1 15 кВа 330 650 385

Типоисполнение L H B
СНИ3 3 кВа 315 175 455



Типоисполнение L H B
СНИ3 6 кВа 275 670 373
СНИ3 7,5 кВа 320 768 355

Типоисполнение L H B
СНИ3 15 кВа 438 793 390
СНИ3 20 кВа 510 850 440
СНИ3 30 кВа 510 975 440

Комплектация

СНИ1

  • стабилизатор - 1 шт.
  • руководство по эксплуатации. Паспорт - 1 шт.
  • запасные предохранители (для моделей 0, 5; 1; 1,5 кВА) - 2 шт.
  • запасная щетка автотрансформатора - 1 шт.
  • упаковочная коробка - 1 шт.

СНИ3

  • стабилизатор - 1 шт.
  • руководство по эксплуатации. Паспорт - 1 шт.
  • запасные щетки автотрансформатора - 3 шт.
  • упаковочная коробка - 1 шт.

Ассортимент

Изобр. Наим. Мощность кВА Макс. входн. ток, А Рабочий
диапазон
входного
напряж., В		 Выходн. напряж., В Габаритные размеры, мм (ШхГхВ) Масса, кг Кол.-во в трансп. упак., шт. Артикул
Стабилизаторы напряжения однофазные СНИ1
СНИ1 0,5 кВА 0,5 2,25 160÷250 220 ± 3% 19,3х16,5х13 4,5 4 IVS10-1-00500
СНИ1 1 кВА 1 4,5 22,5х26х20 6,5 4 IVS10-1-01000
СНИ1 1,5 кВА 1,5 6,75 22,5х20х26 7,5 4 IVS10-1-01500
СНИ1 2 кВА 2 9 22,5х29х21,5 10 1 IVS10-1-02000
СНИ1 3 кВА 3 13,5 22,5х31х25 12,5 1 IVS10-1-03000
СНИ1 5 кВА 5 22,5 22х31,7х28,3 18 1 IVS10-1-05000
СНИ1 7 кВА 7 32 27,3х31,1 х44 26 1 IVS10-1-07000
СНИ1 10 кВА 10 45 27,3х31,1 х44 27 1 IVS10-1-10000
СНИ1 15 кВА 15 67 33х38,5х65 60 1 IVS10-1-15000
Стабилизаторы напряжения трехфазные СНИ3
СНИ3 3 кВА 3х 1 3х4,5 Фазное
160÷250

Линейное
280÷430

 220 ± 3% 31,5х45,5х17,5 18 1 IVS10-3-03000
СНИ3 6 кВА 3х2 3х 9 27,5х37,3х67 33,5 1 IVS10-3-06000
СНИ3 7,5 кВА 3х2,5 3х 10 32х35,5х76,8 43,5 1 IVS10-3-07500
СНИ3 15 кВА 3х5 3х22,5 43,8х39х79,3 78 1 IVS10-3-15000
СНИ3 20 кВА 3х6,6 3х 32 51 х 44х 85 102 1 IVS10-3-20000
СНИ3 30 кВА 3х10 3х45 51х44х97,5 111 1 IVS10-3-30000
