Автоматические выключатели дифференциального тока АВДТ32

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Преимущества

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур
от –25 °С до +50 °С.

• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Габариты АВДТ соответствуют 2?модульному исполнению за счёт размещения элементов конструкции.
• Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.

Особенности конструкции

Увеличенный размер головки винта с универсальным шлицом (+ , –) облегчает монтаж и предотвращает выпадение винтов при установке.



Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.



Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47?29 обеспечивает 4 вида защиты oт: дифференциального тока (тока утечки); короткого замыкания; перегрузки; импульсных (грозовых перенапряжений).

Широкий диапазон рабочих температур от –25 °С до +50 °С позволяет использовать выключатель в различных климатических поясах.



Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.



Кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.



Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



Технические характеристики

Соответствуют стандартам ГОСТ Р 51327.1-99
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 6, 10, 16, 20, 25, 32, 40, 50, 63
Характеристики срабатывания электромагнитного расцепителя В, C
Число полюсов 1+N
Номинальный отключающий дифференциальный ток, IDn,мА 10, 30, 100
Номинальная отключающая способность, А 6000
Рабочая характеристика при наличии дифференциального тока
с постоянной составляющей		 А
Время отключения при ном. дифф. токе, мс £40
Износостойкость, циклов В-О, не менее 10 000
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Наличие драгоценных металлов, г/полюс 0,85
Максимальное сечение присоединяемых проводников, мм2 25
Масса, кг 0,19
Мощность рассеивания, Вт не более 6,5
Диапазон рабочих температур, °С -25 ÷ +40

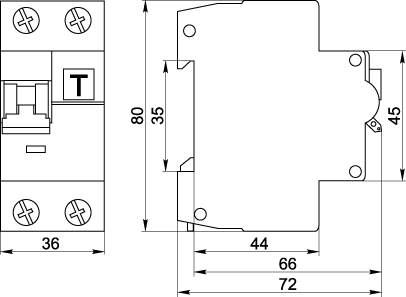

Габаритные размеры

Ассортимент

  Наим. Номинал.
ток, А		 Номинал. отключающий
дифф. ток, мА		 Количество изделий в упаковке
групповой транспортной		 Артикул
АВДТ32 В16 16 10 6 60 MAD22-5-016-B-10
АВДТ32 В25 25 10 6 60 MAD22-5-025-B-10
АВДТ32 С6 6 30 6 60 MAD22-5-006-C-30
АВДТ32 С10 10 30 6 60 MAD22-5-010-C-30
АВДТ32 С16 16 30 6 60 MAD22-5-016-C-30
АВДТ32 С20 20 30 6 60 MAD22-5-020-C-30
АВДТ32 С25 25 30 6 60 MAD22-5-025-C-30
АВДТ32 С32 32 30 6 60 MAD22-5-032-C-30
АВДТ32 С40 40 30 6 60 MAD22-5-040-C-30
АВДТ32 С40 40 100 6 60 MAD22-5-040-C-100
АВДТ32 С50 50 100 6 60 MAD22-5-050-C-100
АВДТ32 С63 63 100 6 60 MAD22-5-063-C-100
