Дифференциальные автоматы АД12М

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Наличие функции защиты от повышенного напряжения (265±5 вольт).

Преимущества

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47?29.
• Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур
от –25 °С до +50 °С.

• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Наличие кнопки ВОЗВРАТ для индикации срабатывания от дифференциального тока.
• Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Особенности конструкции

Увеличенный размер головки винта с универсальным шлицом (+ , –) облегчает монтаж и предотвращает выпадение винтов при установке.



Широкий диапазон рабочих температур от –25 °С до +50 °С позволяет использовать выключатель в различных климатических поясах.



Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47?29 обеспечивает 5 видов защиты oт: дифференциального тока (тока утечки); короткого замыкания; перегрузки; импульсных; повышенного напряжения (265±5 В).

Возможность простой самостоятельной установки контактов состояния КС47 и КСВ47.



Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.



Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



Кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.



Кнопка ВОЗВРАТ для индикации срабатывания от дифференциального тока.



Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.



Встроенная защита от длительных (265 В; 0,5 с) и импульсных (разрядный ток 8/20 мкс) перенапряжений сети.

Технические характеристики

Соответствуют стандартам ГОСТ Р 51327.1-99, ТУ 3431-012-18461115-2006
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 10, 16, 20, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток IDn,мА 30
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока А
Время отключения при номинальном дифференциальном токе, мс £40
Число полюсов 2
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Износостойкость, циклов В-О, не менее 10000
Максимальное сечение присоединяемых проводов, мм2 вход - 25; выход - 16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4-полюсные), кг 0,25/0,45
Диапазон рабочих температур, °С -25 ÷ +40

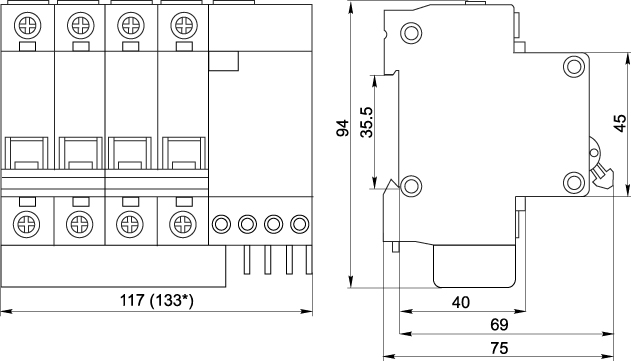

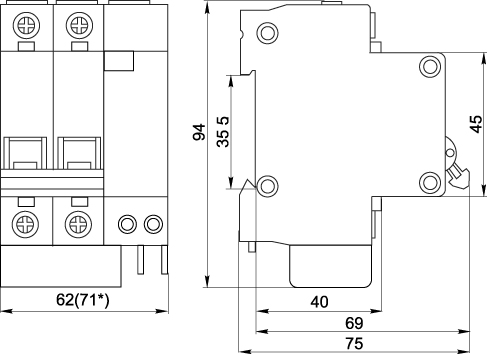

Габаритные размеры

Ассортимент

  Наим. Номинал.ток, А Номинал. откл. дифф. ток, мА Кол-во в упак. Артикул
групп.  трансп.
АД12 2Р 6 А 10 мА 6 10 5 40 MAD10-2-006-C-010
АД12 2Р 10 А 10 мА 10 10 5 40 MAD10-2-010-C-010
АД12 2Р 16 А 10 мА 16 10 5 40 MAD10-2-016-C-010
АД12 2Р 25 А 10 мА 25 10 5 40 MAD10-2-025-C-010
АД12 2Р 32 А 10 мА 32 10 5 40 MAD10-2-032-C-010
АД12 2р 40 А 10 мА 40 10 4 32 MAD10-2-040-C-010
АД12 2Р 10 А 30 мА 10 30 5 40 MAD10-2-010-C-030
АД12 2Р 16 А 30 мА 16 30 5 40 MAD10-2-016-C-030
АД12 2Р 20 А 30 мА 20 30 5 40 MAD10-2-020-C-030
АД12 2Р 25 А 30 мА 25 30 5 40 MAD10-2-025-C-030
АД12 2Р 32 А 30 мА 32 30 5 40 MAD10-2-032-C-030
АД12 2Р 40 А 30 мА 40 30 4 32 MAD10-2-040-C-030
АД12 2Р 50 А 30 мА 50 30 4 32 MAD10-2-050-C-030
АД12 2Р 63 А 30 мА 63 30 4 32 MAD10-2-063-C-030
АД12 2Р 10 А 100 мА 10 100 5 40 MAD10-2-010-C-100
АД12 2Р 16 А 100 мА 16 100 5 40 MAD10-2-016-C-100
АД12 2Р 25 А 100 мА 25 100 5 40 MAD10-2-025-C-100
АД12 2Р 32 А 100 мА 32 100 5 40 MAD10-2-032-C-100
АД12 2Р 40 А 100 мА 40 100 4 32 MAD10-2-040-C-100
АД12 2Р 50 А 100 мА 50 100 4 32 MAD10-2-050-C-100
АД12 2Р 63 А 100 мА 63 100 4 32 MAD10-2-063-C-100
АД12 2Р 25 А  300 мА 25 300 5 40 MAD10-2-025-C-300
АД12 2р 40 А 300 мА 40 300 4 32 MAD10-2-040-C-300
АД12 2Р 50 А 300 мА 50 300 4 32 MAD10-2-050-C-300
АД12 2Р 63 А 300 мА 63 300 4 32 MAD10-2-063-C-300
АД14 4Р 6 А 10 мА 6 10 3 24 MAD10-4-006-C-010
АД14 4Р 10 А 10 мА 10 10 3 24 MAD10-4-010-C-010
АД14 4Р 16 А 10 мА 16 10 3 24 MAD10-4-016-C-010
АД14 4Р 10 А 30 мА 10 30 3 24 MAD10-4-010-C-030
АД14 4Р 16 А 30 мА 16 30 3 24 MAD10-4-016-C-030
АД14 4Р 25 А 30 мА 25 30 3 24 MAD10-4-025-C-030
АД14 4Р 32 А 30 мА 32 30 3 24 MAD10-4-032-C-030
АД14 4Р 40 А 30 мА 40 30 3 24 MAD10-4-040-C-030
АД14 4Р 50 А 30 мА 50 30 3 24 MAD10-4-050-C-030
АД14 4Р 63 А 30 мА 63 30 3 24 MAD10-4-063-C-030
АД14 4Р 16 А 100 мА 16 100 3 24 MAD10-4-016-C-100
АД14 4Р 25 А 100 мА 25 100 3 24 MAD10-4-025-C-100
АД14 4Р 32 А 100 мА 32 100 3 24 MAD10-4-032-C-100
АД14 4Р 40 А 100 мА 40 100 3 24 MAD10-4-040-C-100
АД14 4Р 50 А 100 мА 50 100 3 24 MAD10-4-050-C-100
АД14 4Р 63 А 100 мА 63 100 3 24 MAD10-4-063-C-100
АД14 4Р 16 А 300 мА 16 300 3 24 MAD10-4-016-C-300
АД14 4Р 25 А 300 мА 25 300 3 24 MAD10-4-025-C-300
АД14 4Р 32 А 300 мА 32 300 3 24 MAD10-4-032-C-300
АД14 4Р 40 А 300 мА 40 300 3 24 MAD10-4-040-C-300
АД14 4Р 50 А 300 мА 50 300 3 24 MAD10-4-050-C-300
АД14 4Р 63 А 300 мА 63 300 3 24 MAD10-4-063-C-300
