Выключатели дифференциальные ВД1-63 (УЗО тип А)

Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др

Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, «функционально не зависящий от источника питания».

Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц.

Дифференциальный выключатель ВД 1-63 тип А выпускается в 2-х и 4-х полюсном исполнении на номинальные токи 16А, 25А, 32А, 40А, 50А, 63А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА.

Преимущества

  • Дифференциальный выключатель ВД 1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
  • Высокая электрическая износостойкость — не менее 4000 включений.
  • Номинальный условный ток короткого замыкания 4500 А
  • Серебросодержащие напайки на контактах
  • Широкий ассортимент номинальных токов (16А,25А,32А,40А,50А,63А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100 мА)
  • Индикатор положения контактов.
  • Расширенный диапазон рабочих температур от —25 °С до +40 °С.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
  • Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
  • Нагрузку можно подключать как к верхним, так и к нижним зажимам
  • Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265 Вв 2-х полюсном исполнении, и от 200 до 460 В в 4-х полюсном контактном
  • исполнении).
  • Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично «обрыву нуля» в сети.

Особенности конструкции

Увеличенный размер головки винта с универсальным шлицом под крестовую и шлицевую отвертку облегчает монтаж, предотвращает выпадение винтов при установке и обеспечивает необходимое усилие затяжки винтов.



Дугогасительные решетки с увеличенным количеством пластин, расположенные в каждом полюсе, позволяют достичь более эффективного гашения электрической дуги.



Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника .



С помощью применения специальных материалов в сердечнике дифференциального трансформатора удалось создать дифференциальный выключатель типа А без применения электронных компонентов.



Расширенный диапазон рабочих температур от –25 °С до +40 °С позволяет использовать выключатель в различных климатических зонах.



Номинальный условный ток короткого замыкания 4500 А позволяет выдерживать более высокие сверхтоки, чем предыдущие сериидифференциальных выключателей.



Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.



Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.



Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.



Реализована возможность двойного одновременного присоединения как шиной (pinили fork)так и гибким проводником сечением до 50 мм2.



На корпусе нанесена маркировка клеммных зажимов, что позволяет избежать ошибок при монтаже. Опломбировка винтов, соединяющих корпус, позволяют избежать несанкционированного разбора аппарата.

Технические характеристики

Соответствуют стандартам ГОСТ Р 51326.1, ГОСТ Р 51326.2.1, ТУ 3422-033-18461115-2010
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 16, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток IDn,мА 10, 30, 100
Номинальный условный дифференциальный ток короткого замыкания IDс, А 4500
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип А
Время отключения при номинальном дифференциальном токе, мс не более 40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов В-О, не менее 4000
Механическая износостойкость, циклов В-О, не менее 10000
Максимальное сечение присоединяемых проводов, мм2 50
Наличие драгоценных металлов (серебро), г/полюс 0,5 ÷ 1
Масса (2/4-полюсные), кг 0,2/0,4
Диапазон рабочих температур, °С -25 ÷ +40

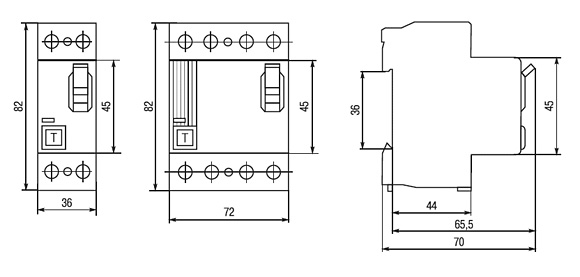

Габаритные размеры

Ассортимент

Изображение Наим. Номинал. ток, А Номинальный. откл. дифф. ток, мА Количество изделий в упаковке Артикул IEK
Групповой Транспортной
УЗО тип А ВД1-63 2Р 16А 10мА 16 10 1 100 MDV11-2-016-010
УЗО тип А ВД1-63 2Р 16А 30мА 16 30 1 100 MDV11-2-016-030
УЗО тип А ВД1-63 2Р 25А 10мА 25 10 1 100 MDV11-2-025-010
УЗО тип А ВД1-63 2Р 25А 30мА 25 30 1 100 MDV11-2-025-030
УЗО тип А ВД1-63 2Р 32А 30мА 32 30 1 100 MDV11-2-032-030
УЗО тип А ВД1-63 2Р 40А 30мА 40 30 1 100 MDV11-2-040-030
УЗО тип А ВД1-63 2Р 50А 30мА 50 30 1 100 MDV11-2-050-030
УЗО тип А ВД1-63 2Р 63А 30мА 63 30 1 100 MDV11-2-063-030
УЗО тип А ВД1-63 2Р 63А 100мА 63 100 1 100 MDV11-2-063-100
УЗО тип А ВД1-63 4Р 16А 10мА 16 10 1 50 MDV11-4-016-010
УЗО тип А ВД1-63 4Р 16А 30А 16 30 1 50 MDV11-4-016-030
УЗО тип А ВД1-63 4Р 25А 10мА 25 10 1 50 MDV11-4-025-010
УЗО тип А ВД1-63 4Р 25А 30мА 25 30 1 50 MDV11-4-025-030
УЗО тип А ВД1-63 4Р 32А 30мА 32 30 1 50 MDV11-4-032-030
УЗО тип А ВД1-63 4Р 40А 30мА 40 30 1 50 MDV11-4-040-030
УЗО тип А ВД1-63 4Р 50А 30мА 50 30 1 50 MDV11-4-050-030
УЗО тип А ВД1-63 4Р 50А 100мА 50 100 1 50 MDV11-4-050-100
УЗО тип А ВД1-63 4Р 63А 30мА 63 30 1 50 MDV11-4-063-030
УЗО тип А ВД1-63 4Р 63А 100мА 63 100 1 50 MDV11-4-063-100
