Выключатели дифференциальные ВД1-63S (УЗО тип АС)

Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания, в случае возникновения дифференциальных токов утечки, в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400В.

ВД1-63S предназначены для установки в низковольные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также строительных площадках.

Предельная коммутационная способность 6000А.

22 типосполнения на 6 номинальных токов от 25 до 80 А

Преимущества

  • Электромеханическая схема с задержкой по времени срабатывания
  • Независимый индикатор положения контактов
  • Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника
  • Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
    • от 110 до 265 В (двухполюсный),
    • от 200 до 460 В (четырехполюсный)

Особенности конструкции

Устройство электромеханического типа со встроенной схемой задержки по времени. Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.



Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги.



Широкий диапазон рабочих температур от -25 С до +50С позволяет использовать выключатель в различных климатических поясах.



Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.



Увеличенный размер головки винта с универсальным шлицом (+, -) облегчает монтаж и предотвращает выпадение винтов при установке.

Технические характеристики

Соответствует стандартам ГОСТ Р 51326.1, ГОСТ Р 51326.2
ТУ 3421-034-18461115-2009
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 16, 25, 32, 40, 50, 63, 80
Номинальный отключающий дифференциальный ток IΔn, мА 100, 300
Номинальный условный дифференциальный ток короткого замыкания IΔc, А 6000
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока АС
Время отключения при номинальном дифференциальном токе, с 0,13 ÷ 0,5
Число полюсов 2,4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Электрическая износостойкость, циклов В-О, не менее 4000
Механическая износостойкость, циклов В-О, не менее 10000
Максимальное сечение присоединяемых проводнов, мм2 50
Наличие драгоценных металлов (серебро) г/полюс 0,5 ÷ 1,0
Масса (2/4-полюсные), кг 0,2/0,4
Диапазон температур -25 +40

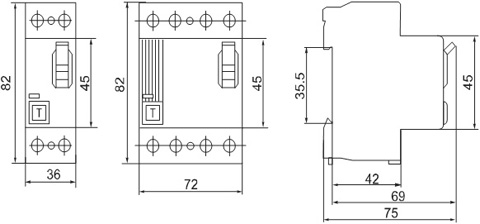

Габаритные размеры

Ассортимент

Наим. Номинал. ток, А Номинал. дифф. ток, мА Количество изделий в упаковке Артикул
ВД1-63S 2Р 25А 100мА 25 100 100 MDV12-2-025-100
ВД1-63S 2Р 32А 100мА 32 100 100 MDV12-2-032-100
ВД1-63S 2Р 40А 100мА 40 100 100 MDV12-2-040-100
ВД1-63S 2Р 50А 100мА 50 100 100 MDV12-2-050-100
ВД1-63S 2Р 63А 100мА 63 100 100 MDV12-2-063-100
ВД1-63S 2Р 80А 100мА 80 100 100 MDV12-2-080-100

ВД1-63S 2Р 25А 300мА 25 300 100 MDV12-2-025-300
ВД1-63S 2Р 32А 300мА 32 300 100 MDV12-2-032-300
ВД1-63S 2Р 40А 300мА 40 300 100 MDV12-2-040-300
ВД1-63S 2Р 50А 300мА 50 300 100 MDV12-2-050-300
ВД1-63S 2Р 63А 300мА 63 300 100 MDV12-2-063-300
ВД1-63S 2Р 80А 300мА 80 300 100 MDV12-2-080-300

ВД1-63S 4Р 25А 100мА 25 100 50 MDV12-4-025-100
ВД1-63S 4Р 32А 100мА 32 100 50 MDV12-4-032-100
ВД1-63S 4Р 40А 100мА 40 100 50 MDV12-4-040-100
ВД1-63S 4Р 50А 100мА 50 100 50 MDV12-4-050-100
ВД1-63S 4Р 63А 100мА 63 100 50 MDV12-4-063-100

ВД1-63S 4Р 25А 300мА 25 300 50 MDV12-4-025-300
ВД1-63S 4Р 32А 300мА 32 300 50 MDV12-4-032-300
ВД1-63S 4Р 40А 300мА 40 300 50 MDV12-4-040-300
ВД1-63S 4Р 50А 300мА 50 300 50 MDV12-4-050-300
ВД1-63S 4Р 63А 300мА 63 300 50 MDV12-4-063-300
