Контакт состояния КС47 и контакт состояния (аварийный) КСВ47

КС47 и КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов.
КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.
КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47.
После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).
В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.

Технические характеристики

Характеристики КС47 КСВ47
Соответствуют стандартам ГОСТ Р 50030.2-99
Номинальное напряжение, В ~ 230 ~ 230
Номинальный ток, А 4 4
Номинальный рабочий ток в зависимости от категории использования, А AC-13 3 3
DC-12 1 1
Визуальная индикация срабатывания, вкл/электр.откл. нет белый/красный
Износостойкость, циклов В-О, не менее 10 000 10 000
Диапазон сечений присоединяемых проводов, мм2 0,5÷2,5 0,5÷2,5
Присоединение к автоматическому выключателю слева слева
Ширина модуля, мм 9 9

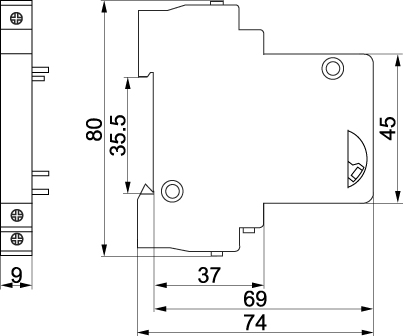

Габаритные размеры

Ассортимент

Наименование Ширина модуля,
мм		 Номинальное рабочее напряжение, В Максимальное сечение присоединяемых проводов, мм2 Количество изделий в упаковке:
групповой  транспортной		 Артикул
КС47 9 230 2,5 14 280 MVA00D-KS-1
КСВ47 9 230 2,5 14 280 MVA00D-AK-1
