Автоматические выключатели ВА47-100

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
80 типоисполнений на 10 номинальных токов.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РМ47;
– расцепитель независимый РН47.
• Независимый индикатор положения контактов.
• Защёлка на DIN-рейку с двойным фиксированным положением.

• Широкий диапазон рабочих температур
от –40 °С до +50 °С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции

Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищённость распределительных и групповых цепей.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.



Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.



Защёлка с двойным фиксированным положением ускоряет процесс монтажа и демонтажа выключателя.



Увеличенный размер головки винта с универсальным шлицом (+ , –) облегчает монтаж и предотвращает выпадение винтов при установке.



Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.



Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.



Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта облегчает процесс коммутации.



Подключение шины к автоматическому выключателю позволяет снизить переходное сопротивление и обеспечивает 2- или 3-проводное присоединение линии для равномерного распределения нагрузки шины.



Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Технические характеристики

Соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 10, 16, 25, 32, 35, 40, 50, 63, 80, 100
Номинальная отключающая способность, А 10 000
Напряжение постоянного тока, В/полюс 60
Характеристики срабатывания электромагнитного расцепителя С, D
Число полюсов 1, 2, 3, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов В-О, не менее 6000
Механическая износостойкость, циклов В-О, не менее 20000
Максимальное сечение присоединяемых проводов, мм2 35
Наличие драгоценных металлов (серебро), г/полюс 0,9÷1,2
Масса одного полюса, кг 0,15
Диапазон рабочих температур, °С -40 ÷ +50

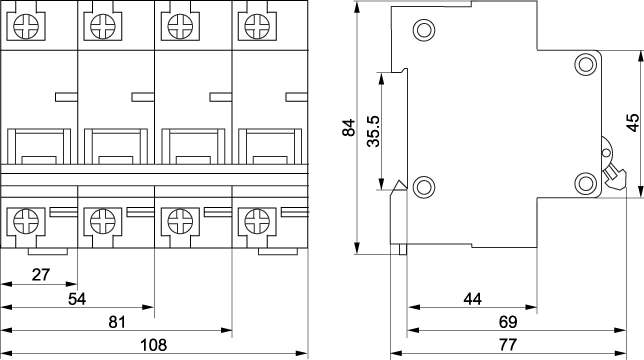

Габаритные размеры

Ассортимент

  Наим. Номинал. ток, А Х-ка срабатывания расцепителя Количество изделий в групповой  в транспортной упаковке  упаковке Артикул
ВА47-100 1Р 10 А  х-ка С 10 C 12 120 MVA40-1-010-C
ВА47-100 1Р 16 А  х-ка С 16 C 12 120 MVA40-1-016-C
ВА47-100 1Р 25 А  х-ка С 25 C 12 120 MVA40-1-025-C
ВА47-100 1Р 32 А  х-ка С 32 C 12 120 MVA40-1-032-C
ВА47-100 1Р 35 А  х-ка С 35 C 12 120 MVA40-1-035-C
ВА47-100 1Р 40 А  х-ка С 40 C 12 120 MVA40-1-040-C
ВА47-100 1Р 50 А  х-ка С 50 C 12 120 MVA40-1-050-C
ВА47-100 1Р 63 А  х-ка С 63 C 12 120 MVA40-1-063-C
ВА47-100 1Р 80 А  х-ка С 80 C 12 120 MVA40-1-080-C
ВА47-100 1Р 100 А  х-ка С 100 C 12 120 MVA40-1-100-C
ВА47-100 1Р 10 А 10 кА  х-ка D 10 D 12 120 MVA40-1-010-D
ВА47-100 1Р 16 А 10 кА  х-ка D 16 D 12 120 MVA40-1-016-D
ВА47-100 1Р 25 А 10 кА  х-ка D 25 D 12 120 MVA40-1-025-D
ВА47-100 1Р 32 А 10 кА  х-ка D 32 D 12 120 MVA40-1-032-D
ВА47-100 1Р 35 А 10 кА  х-ка D 35 D 12 120 MVA40-1-035-D
ВА47-100 1Р 40 А 10 кА  х-ка D 40 D 12 120 MVA40-1-040-D
ВА47-100 1Р 50 А 10 кА  х-ка D 50 D 12 120 MVA40-1-050-D
ВА47-100 1Р 63 А 10 кА  х-ка D 63 D 12 120 MVA40-1-063-D
ВА47-100 1Р 80 А 10 кА  х-ка D 80 D 12 120 MVA40-1-080-D
ВА47-100 1Р 100 А 10 кА  х-ка D 100 D 12 120 MVA40-1-100-D
ВА47-100 2Р 10 А  х-ка С 10 C 6 60 MVA40-2-010-C
ВА47-100 2Р 16 А  х-ка С 16 C 6 60 MVA40-2-016-C
ВА47-100 2Р 25 А  х-ка С 25 C 6 60 MVA40-2-025-C
ВА47-100 2Р 32 А  х-ка С 32 C 6 60 MVA40-2-032-C
ВА47-100 2Р 35 А  х-ка С 35 C 6 60 MVA40-2-035-C
ВА47-100 2Р 40 А  х-ка С 40 C 6 60 MVA40-2-040-C
ВА47-100 2Р 50 А  х-ка С 50 C 6 60 MVA40-2-050-C
ВА47-100 2Р 63 А  х-ка С 63 C 6 60 MVA40-2-063-C
ВА47-100 2Р 80 А  х-ка С 80 C 6 60 MVA40-2-080-C
ВА47-100 2Р 100 А  х-ка С 100 C 6 60 MVA40-2-100-C
ВА47-100 2Р 10 А 10 кА  х-ка D 10 D 6 60 MVA40-2-010-D
ВА47-100 2Р 16 А 10 кА  х-ка D 16 D 6 60 MVA40-2-016-D
ВА47-100 2Р 25 А 10 кА  х-ка D 25 D 6 60 MVA40-2-025-D
ВА47-100 2Р 32 А 10 кА  х-ка D 32 D 6 60 MVA40-2-032-D
ВА47-100 2Р 35 А 10 кА  х-ка D 35 D 6 60 MVA40-2-035-D
ВА47-100 2Р 40 А 10 кА  х-ка D 40 D 6 60 MVA40-2-040-D
ВА47-100 2Р 50 А 10 кА  х-ка D 50 D 6 60 MVA40-2-050-D
ВА47-100 2Р 63 А 10 кА  х-ка D 63 D 6 60 MVA40-2-063-D
ВА47-100 2Р 80 А 10 кА  х-ка D 80 D 6 60 MVA40-2-080-D
ВА47-100 2Р 100 А 10 кА  х-ка D 100 D 6 60 MVA40-2-100-D
ВА47-100 3Р 10 А  х-ка С 10 C 4 40 MVA40-3-010-C
ВА47-100 3Р 16 А  х-ка С 16 C 4 40 MVA40-3-016-C
ВА47-100 3Р 25 А  х-ка С 25 C 4 40 MVA40-3-025-C
ВА47-100 3Р 32 А  х-ка С 32 C 4 40 MVA40-3-032-C
ВА47-100 3Р 35 А  х-ка С 35 C 4 40 MVA40-3-035-C
ВА47-100 3Р 40 А  х-ка С 40 C 4 40 MVA40-3-040-C
ВА47-100 3Р 50 А  х-ка С 50 C 4 40 MVA40-3-050-C
ВА47-100 3Р 63 А  х-ка С 63 C 4 40 MVA40-3-063-C
ВА47-100 3Р 80 А  х-ка С 80 C 4 40 MVA40-3-080-C
ВА47-100 3Р 100 А  х-ка С 100 C 4 40 MVA40-3-100-C
ВА47-100 3Р 10 А 10 кА  х-ка D 10 D 4 40 MVA40-3-010-D
ВА47-100 3Р 16 А 10 кА  х-ка D 16 D 4 40 MVA40-3-016-D
ВА47-100 3Р 25 А 10 кА  х-ка D 25 D 4 40 MVA40-3-025-D
ВА47-100 3Р 32 А 10 кА  х-ка D 32 D 4 40 MVA40-3-032-D
ВА47-100 3Р 35 А 10 кА  х-ка D 35 D 4 40 MVA40-3-035-D
ВА47-100 3Р 40 А 10 кА  х-ка D 40 D 4 40 MVA40-3-040-D
ВА47-100 3Р 50 А 10 кА  х-ка D 50 D 4 40 MVA40-3-050-D
ВА47-100 3Р 63 А 10 кА  х-ка D 63 D 4 40 MVA40-3-063-D
ВА47-100 3Р 80 А 10 кА  х-ка D 80 D 4 40 MVA40-3-080-D
ВА47-100 3Р 100 А 10 кА  х-ка D 100 D 4 40 MVA40-3-100-D
ВА47-100 4Р 10 А  х-ка С 10 C 3 30 MVA40-4-010-C
ВА47-100 4Р 16 А  х-ка С 16 C 3 30 MVA40-4-016-C
ВА47-100 4Р 25 А  х-ка С 25 C 3 30 MVA40-4-025-C
ВА47-100 4Р 32 А  х-ка С 32 C 3 30 MVA40-4-032-C
ВА47-100 4Р 35 А  х-ка С 35 C 3 30 MVA40-4-035-C
ВА47-100 4Р 40 А  х-ка С 40 C 3 30 MVA40-4-040-C
ВА47-100 4Р 50 А  х-ка С 50 C 3 30 MVA40-4-050-C
ВА47-100 4Р 63 А  х-ка С 63 C 3 30 MVA40-4-063-C
ВА47-100 4Р 80 А  х-ка С 80 C 3 30 MVA40-4-080-C
ВА47-100 4Р100 А  х-ка С 100 C 3 30 MVA40-4-100-C
ВА47-100 4Р 10 А 10 кА  х-ка D 10 D 3 30 MVA40-4-010-D
ВА47-100 4Р 16 А 10 кА  х-ка D 16 D 3 30 MVA40-4-016-D
ВА47-100 4Р 25 А 10 кА  х-ка D 25 D 3 30 MVA40-4-025-D
ВА47-100 4Р 32 А 10 кА  х-ка D 32 D 3 30 MVA40-4-032-D
ВА47-100 4Р 35 А 10 кА  х-ка D 35 D 3 30 MVA40-4-035-D
ВА47-100 4Р 40 А 10 кА  х-ка D 40 D 3 30 MVA40-4-040-D
ВА47-100 4Р 50 А 10 кА  х-ка D 50 D 3 30 MVA40-4-050-D
ВА47-100 4Р 63 А 10 кА  х-ка D 63 D 3 30 MVA40-4-063-D
ВА47-100 4Р 80 А 10 кА  х-ка D 80 D 3 30 MVA40-4-080-D
ВА47-100 4Р 100 А 10 кА  х-ка D 100 D 3 30 MVA40-4-100-D
