Автоматические выключатели ВА 47-60

Автоматические выключатели  типа ВА47-60 предназначены для автоматического отключения источника питания при появлении сверхтоков.
Рекомендуются к применению в групповых щитках (квартирные и этажные), щитах учетно-распределительных жилых, общественных, бытовых и административных зданий.

Предельная коммутационная способность 6000А.

64 типосполнения на 8 номинальных токов от 6 до 63 А.

Преимущества

  • Два типа защиты от сверхтоков – тепловая и электромагнитная
  • Независимый индикатор положения контактов
  • Защелка на DIN-рейку с двойным фиксированным положением
  • Широкий диапазон рабочих температур от - 40°С до +50°С
  • Широкая рукоятка для удобства включения/выключения автоматического выключателя
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения

Особенности конструкции

Конструкция предусматривает два типа защиты от сверхтоков, что существенно повышает защищенность распределительных и групповых цепей.



Внедрена новая конструкция механизма свободного расцепления (значительно уменьшино время разрыва контактов).



Увеличенная дугогасительная камера позволяет разбить электрическую дугу на большое количество маленьких дуг, тем самым быстрее её погасить.



Напайка на контактной группе выполнена из серебросодержащего композита.



Возможность использования шин (PIN, FORK).





Токоведущие части изготовлены из высококачественной электротехнической меди.



Двойная искрогасящая решетка на выходе дугогасительной камеры, повышает пожаробезопасность аппарата препятствуя выбрасыванию продуктов горения наружу.

Увеличенный размер головки винта с универсальным шлицом (+, -) облегчает монтаж и предотвращает выпадение винтов при установке.



Технические характеристики

Соответствуют  стандартам ГОСТ Р 50345, ТУ 3421-035-18461115-2010
Номинальное напряжение частотой 50Гц, В 230 / 400
Номинальный ток, А 6, 10, 16, 20, 25, 32, 40, 50, 63
Номинальная отключающая способность, А 6 000
Напряжение постоянного тока, В/ полюс 48

Характеристики срабатывания электромагнитного расцепителя

 С, D
Число полюсов 1 - 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов     В-О, не менее 6000
Механическая износостойкость, циклов В-О, не менее 20000
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс, не более 0,5
Масса 1 полоса, кг, не более 0,2
Диапазон рабочих температур, ?С - 40 - + 50

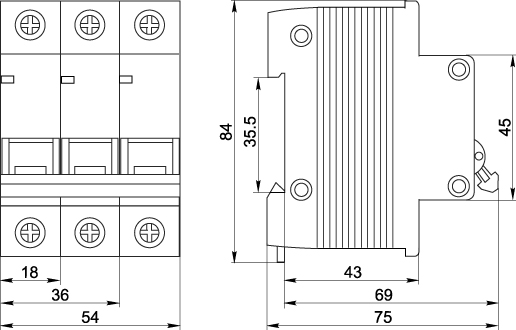

Габаритные размеры

Ассортимент

  Наим. Номинал. ток, А Характеристика срабатывания расцепителя Количество изделий в упаковке Артикул
        Групповой Транспортной
ВА 47-60 1Р 6А х-ка С 6 С 12 180 MVA41-1-006-C
ВА 47-60 1Р 10А х-ка С 10 С 12 180 MVA41-1-010-C
ВА 47-60 1Р 16А х-ка С 16 С 12 180 MVA41-1-016-C
ВА 47-60 1Р 25А х-ка С 25 С 12 180 MVA41-1-025-C
ВА 47-60 1Р 32А х-ка С 32 С 12 180 MVA41-1-032-C
ВА 47-60 1Р 40А х-ка С 40 С 12 180 MVA41-1-040-C
ВА 47-60 1Р 50А х-ка С 50 С 12 180 MVA41-1-050-C
ВА 47-60 1Р 63А х-ка С 63 С 12 180 MVA41-1-063-C

ВА 47-60 2Р 6А х-ка С 6 С 6 90 MVA41-2-006-C
ВА 47-60 2Р 10А х-ка С 10 С 6 90 MVA41-2-010-C
ВА 47-60 2Р 16А х-ка С 16 С 6 90 MVA41-2-016-C
ВА 47-60 2Р 25А х-ка С 25 С 6 90 MVA41-2-025-C
ВА 47-60 2Р 32А х-ка С 32 С 6 90 MVA41-2-032-C
ВА 47-60 2 Р 40А х-ка С 40 С 6 90 MVA41-2-040-C
ВА 47-60 2Р 50А х-ка С 50 С 6 90 MVA41-2-050-C
ВА 47-60 2Р 63А х-ка С 63 С 6 90 MVA41-2-063-C

ВА 47-60 3Р 6А х-ка С 6 С 4 60 MVA41-3-006-C
ВА 47-60 3Р 10А х-ка С 10 С 4 60 MVA41-3-010-C
ВА 47-60 3Р 16А х-ка С 16 С 4 60 MVA41-3-016-C
ВА 47-60 3Р 25А х-ка С 25 С 4 60 MVA41-3-025-C
ВА 47-60 3Р 32А х-ка С 32 С 4 60 MVA41-3-032-C
ВА 47-60 3Р 40А х-ка С 40 С 4 60 MVA41-3-040-C
ВА 47-60 3Р 50А х-ка С 50 С 4 60 MVA41-3-050-C
ВА 47-60 3Р 63А х-ка С 63 С 4 60 MVA41-3-063-C

ВА 47-60 4Р 6А х-ка С 6 С 3 45 MVA41-4-006-C
ВА 47-60 4Р 10А х-ка С 10 С 3 45 MVA41-4-010-C
ВА 47-60 4Р 16А х-ка С 16 С 3 45 MVA41-4-016-C
ВА 47-60 4Р 25А х-ка С 25 С 3 45 MVA41-4-025-C
ВА 47-60 4Р 32А х-ка С 32 С 3 45 MVA41-4-032-C
ВА 47-60 4Р 40А х-ка С 40 С 3 45 MVA41-4-040-C
ВА 47-60 4Р 50А х-ка С 50 С 3 45 MVA41-4-050-C
ВА 47-60 4Р 63А х-ка С 63 С 3 45 MVA41-4-063-C

ВА 47-60 1Р 6А х-ка D 6 D 12 180 MVA41-1-006-D
ВА 47-60 1Р 10А х-ка D 10 D 12 180 MVA41-1-010-D
ВА 47-60 1Р 16А х-ка D 16 D 12 180 MVA41-1-016-D
ВА 47-60 1Р 25А х-ка D 25 D 12 180 MVA41-1-025-D
ВА 47-60 1Р 32А х-ка D 32 D 12 180 MVA41-1-032-D
ВА 47-60 1Р 40А х-ка D 40 D 12 180 MVA41-1-040-D
ВА 47-60 1Р 50А х-ка D 50 D 12 180 MVA41-1-050-D
ВА 47-60 1Р 63А х-ка D 63 D 12 180 MVA41-1-063-D

ВА 47-60 2Р 6А х-ка D 6 D 6 90 MVA41-2-006-D
ВА 47-60 2Р 10А х-ка D 10 D 6 90 MVA41-2-010-D
ВА 47-60 2Р 16А х-ка D 16 D 6 90 MVA41-2-016-D
ВА 47-60 2Р 25А х-ка D 25 D 6 90 MVA41-2-025-D
ВА 47-60 2Р 32А х-ка D 32 D 6 90 MVA41-2-032-D
ВА 47-60 2Р 40А х-ка D 40 D 6 90 MVA41-2-040-D
ВА 47-60 2Р 50А х-ка D 50 D 6 90 MVA41-2-050-D
ВА 47-60 2Р 63А х-ка D 63 D 6 90 MVA41-2-063-D

ВА 47-60 3Р 6А х-ка D 6 D 4 60 MVA41-3-006-D
ВА 47-60 3Р 10А х-ка D 10 D 4 60 MVA41-3-010-D
ВА 47-60 3Р 16А х-ка D 16 D 4 60 MVA41-3-016-D
ВА 47-60 3Р 25А х-ка D 25 D 4 60 MVA41-3-025-D
ВА 47-60 3Р 32А х-ка D 32 D 4 60 MVA41-3-032-D
ВА 47-60 3Р 40А х-ка D 40 D 4 60 MVA41-3-040-D
ВА 47-60 3Р 50А х-ка D 50 D 4 60 MVA41-3-050-D
ВА 47-60 3Р 63А х-ка D 63 D 4 60 MVA41-3-063-D

ВА 47-60 4Р 6А х-ка D 6 D 3 45 MVA41-4-006-D
ВА 47-60 4Р 10А х-ка D 10 D 3 45 MVA41-4-010-D
ВА 47-60 4Р 16А х-ка D 16 D 3 45 MVA41-4-016-D
ВА 47-60 4Р 25А х-ка D 25 D 3 45 MVA41-4-025-D
ВА 47-60 4Р 32А х-ка D 32 D 3 45 MVA41-4-032-D
ВА 47-60 4Р 40А х-ка D 40 D 3 45 MVA41-4-040-D
ВА 47-60 4Р 50А х-ка D 50 D 3 45 MVA41-4-050-D
ВА 47-60 4Р 63А х-ка D 63 D 3 45 MVA41-4-063-D
