Автоматические выключатели ВА47-29М

Автоматические выключатели ВА47-29М предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку.
Автоматические выключатели ВА47-29М рекомендуются к применению
в вводно-распределительных устройствах для жилых и общественных зданий и на производстве.

Выключатель награжден золотой медалью 15-й международной выставки «Электро-2006» в номинации «Лучшее электрооборудование» за решение, обеспечивающее электробезопасность в жилых домах и на производстве, высокие технические и эргономические характеристики.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РМ47;
– расцепитель независимый РН47.
• Специальная конструкция корпуса с увеличенной теплоотдачей.
• Независимый индикатор положения контактов.

• Защёлка на DIN-рейку с двойным фиксированным положением.
• Широкий диапазон рабочих температур
от –40 °С до +50 °С.
• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Особенности конструкции

Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищённость распределительных и групповых цепей.

Подключение шины к автоматическому выключателю позволяет снизить переходное сопротивление и обеспечивает 2- или 3-проводное присоединение линии для равномерного распределения нагрузки шины.

Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.



Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.



Увеличенный размер головки винта с универсальным шлицом (+ , –) облегчает монтаж и предотвращает выпадение винтов при установке.



Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.



Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.



Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта облегчает процесс коммутации.



Специальная конструкция корпуса с увеличенной теплоотдачей позволяет поднять нагрузочную способность на 10%.



Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Технические характеристики

Соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6; 10; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А 4500
Напряжение постоянного тока, В/полюс 48
Характеристики срабатывания электромагнитного расцепителя C
Число полюсов 1, 2, 3
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов В-О, не менее 6000
Механическая износостойкость, циклов В-О, не менее 20000
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс 0,5
Масса одного полюса, кг 0,11
Диапазон рабочих температур, °С -40 ÷ +50

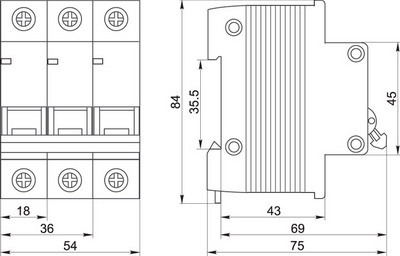

Габаритные размеры

Ассортимент

  Наим. Номинал. ток, А Хар.-ка срабатывания расцепителя Колич. изделий в групповой упаковке Колич. изделий в  транспортной упаковке Артикул
Авт. выкл. ВА47-29М 1P 1,6A 4,5кА х-ка B ИЭК 1,6 B 12 144 MVA21-1-D16-B
Авт. выкл. ВА47-29М 1P 2,5A 4,5кА х-ка B ИЭК 2,5 B 12 144 MVA21-1-D25-B
Авт. выкл. ВА47-29М 1P 6A 4,5кА х-ка C ИЭК 6 C 12 144 MVA21-1-006-C
Авт. выкл. ВА47-29М 1P 10A 4,5кА х-ка C ИЭК 10 C 12 144 MVA21-1-010-C
Авт. выкл. ВА47-29М 1P 16A 4,5кА х-ка C ИЭК 16 C 12 144 MVA21-1-016-C
Авт. выкл. ВА47-29М 1P 20A 4,5кА х-ка C ИЭК 20 C 12 144 MVA21-1-020-C
Авт. выкл. ВА47-29М 1P 25A 4,5кА х-ка C ИЭК 25 C 12 144 MVA21-1-025-C
Авт. выкл. ВА47-29М 1P 32A 4,5кА х-ка C ИЭК 32 C 12 144 MVA21-1-032-C
Авт. выкл. ВА47-29М 1P 40A 4,5кА х-ка C ИЭК 40 C 12 144 MVA21-1-040-C
Авт. выкл. ВА47-29М 1P 50A 4,5кА х-ка C ИЭК 50 C 12 144 MVA21-1-050-C
Авт. выкл. ВА47-29М 1P 63A 4,5кА х-ка C ИЭК 63 C 12 144 MVA21-1-063-C
Авт. выкл. ВА47-29М 1P 1A 4,5кА х-ка D ИЭК 1 D 12 144 MVA21-1-001-D
Авт. выкл. ВА47-29М 1P 1,6A 4,5кА х-ка D ИЭК 1,6 D 12 144 MVA21-1-D16-D
Авт. выкл. ВА47-29М 1P 2,5A 4,5кА х-ка D ИЭК 2,5 D 12 144 MVA21-1-D25-D
Авт. выкл. ВА47-29М 1P 8A 4,5кА х-ка D ИЭК 8 D 12 144 MVA21-1-008-D
Авт. выкл. ВА47-29М 1P 13A 4,5кА х-ка D ИЭК 13 D 12 144 MVA21-1-013-D
Авт. выкл. ВА47-29М 2P 2A 4,5кА х-ка B ИЭК 2 B 6 72 MVA21-2-002-B
Авт. выкл. ВА47-29М 2P 4A 4,5кА х-ка B ИЭК 4 B 6 72 MVA21-2-004-B
Авт. выкл. ВА47-29М 2P 6A 4,5кА х-ка B ИЭК 6 B 6 72 MVA21-2-006-B
Авт. выкл. ВА47-29М 2P 13A 4,5кА х-ка B ИЭК 13 B 6 72 MVA21-2-013-B
Авт. выкл. ВА47-29М 2P 6A 4,5кА х-ка C ИЭК 6 C 6 72 MVA21-2-006-C
Авт. выкл. ВА47-29М 2P 10A 4,5кА х-ка C ИЭК 10 C 6 72 MVA21-2-010-C
Авт. выкл. ВА47-29М 2P 16A 4,5кА х-ка C ИЭК 16 C 6 72 MVA21-2-016-C
Авт. выкл. ВА47-29М 2P 20A 4,5кА х-ка C ИЭК 20 C 6 72 MVA21-2-020-C
Авт. выкл. ВА47-29М 2P 25A 4,5кА х-ка C ИЭК 25 C 6 72 MVA21-2-025-C
Авт. выкл. ВА47-29М 2P 32A 4,5кА х-ка C ИЭК 32 C 6 72 MVA21-2-032-C
Авт. выкл. ВА47-29М 2P 40A 4,5кА х-ка C ИЭК 40 C 6 72 MVA21-2-040-C
Авт. выкл. ВА47-29М 2P 50A 4,5кА х-ка C ИЭК 50 C 6 72 MVA21-2-050-C
Авт. выкл. ВА47-29М 2P 63A 4,5кА х-ка C ИЭК 63 C 6 72 MVA21-2-063-C
Авт. выкл. ВА47-29М 2P 5A 4,5кА х-ка D ИЭК 5 D 6 72 MVA21-2-005-D
Авт. выкл. ВА47-29М 2P 13A 4,5кА х-ка D ИЭК 13 D 6 72 MVA21-2-013-D
Авт. выкл. ВА47-29М 2P 20A 4,5кА х-ка D ИЭК 20 D 6 72 MVA21-2-020-D
Авт. выкл. ВА47-29М 2P 32A 4,5кА х-ка D ИЭК 32 D 6 72 MVA21-2-032-D
Авт. выкл. ВА47-29М 2P 50A 4,5кА х-ка D ИЭК 50 D 6 72 MVA21-2-050-D
Авт. выкл. ВА47-29М 2P 63A 4,5кА х-ка D ИЭК 63 D 6 72 MVA21-2-063-D
Авт. выкл. ВА47-29М 3P 1A 4,5кА х-ка B ИЭК 1 B 4 48 MVA21-3-001-B
Авт. выкл. ВА47-29М 3P 13A 4,5кА х-ка B ИЭК 13 B 4 48 MVA21-3-013-B
Авт. выкл. ВА47-29М 3P 20A 4,5кА х-ка B ИЭК 20 B 4 48 MVA21-3-020-B
Авт. выкл. ВА47-29М 3P 6A 4,5кА х-ка C ИЭК 6 C 4 48 MVA21-3-006-C
Авт. выкл. ВА47-29М 3P 10A 4,5кА х-ка C ИЭК 10 C 4 48 MVA21-3-010-C
Авт. выкл. ВА47-29М 3P 16A 4,5кА х-ка C ИЭК 16 C 4 48 MVA21-3-016-C
Авт. выкл. ВА47-29М 3P 20A 4,5кА х-ка C ИЭК 20 C 4 48 MVA21-3-020-C
Авт. выкл. ВА47-29М 3P 25A 4,5кА х-ка C ИЭК 25 C 4 48 MVA21-3-025-C
Авт. выкл. ВА47-29М 3P 32A 4,5кА х-ка C ИЭК 32 C 4 48 MVA21-3-032-C
Авт. выкл. ВА47-29М 3P 40A 4,5кА х-ка C ИЭК 40 C 4 48 MVA21-3-040-C
Авт. выкл. ВА47-29М 3P 50A 4,5кА х-ка C ИЭК 50 C 4 48 MVA21-3-050-C
Авт. выкл. ВА47-29М 3P 63A 4,5кА х-ка C ИЭК 63 C 4 48 MVA21-3-063-C
Авт. выкл. ВА47-29М 4P 25A 4,5кА х-ка B ИЭК 25 B 3 36 MVA21-4-025-B
Авт. выкл. ВА47-29М 4P 50A 4,5кА х-ка B ИЭК 50 B 3 36 MVA21-4-050-B
Авт. выкл. ВА47-29М 4P 63A 4,5кА х-ка B ИЭК 63 B 3 36 MVA21-4-063-B
Авт. выкл. ВА47-29М 4P 1A 4,5кА х-ка C ИЭК 1 C 3 36 MVA21-4-001-C
Авт. выкл. ВА47-29М 4P 2A 4,5кА х-ка C ИЭК 2 C 3 36 MVA21-4-002-C
Авт. выкл. ВА47-29М 4P 3A 4,5кА х-ка C ИЭК 3 C 3 36 MVA21-4-003-C
Авт. выкл. ВА47-29М 4P 4A 4,5кА х-ка C ИЭК 4 C 3 36 MVA21-4-004-C
Авт. выкл. ВА47-29М 4P 5A 4,5кА х-ка C ИЭК 5 C 3 36 MVA21-4-005-C
Авт. выкл. ВА47-29М 4P 6A 4,5кА х-ка C ИЭК 6 C 3 36 MVA21-4-006-C
Авт. выкл. ВА47-29М 4P 8A 4,5кА х-ка C ИЭК 8 C 3 36 MVA21-4-008-C
Авт. выкл. ВА47-29М 4P 10A 4,5кА х-ка C ИЭК 10 C 3 36 MVA21-4-010-C
Авт. выкл. ВА47-29М 4P 13A 4,5кА х-ка C ИЭК 13 C 3 36 MVA21-4-013-C
Авт. выкл. ВА47-29М 4P 16A 4,5кА х-ка C ИЭК 16 C 3 36 MVA21-4-016-C
Авт. выкл. ВА47-29М 4P 20A 4,5кА х-ка C ИЭК 20 C 3 36 MVA21-4-020-C
Авт. выкл. ВА47-29М 4P 25A 4,5кА х-ка C ИЭК 25 C 3 36 MVA21-4-025-C
Авт. выкл. ВА47-29М 4P 32A 4,5кА х-ка C ИЭК 32 C 3 36 MVA21-4-032-C
Авт. выкл. ВА47-29М 4P 40A 4,5кА х-ка C ИЭК 40 C 3 36 MVA21-4-040-C
Авт. выкл. ВА47-29М 4P 50A 4,5кА х-ка C ИЭК 50 C 3 36 MVA21-4-050-C
Авт. выкл. ВА47-29М 4P 63A 4,5кА х-ка C ИЭК 63 C 3 36 MVA21-4-063-C
Авт. выкл. ВА47-29М 4P 1A 4,5кА х-ка D ИЭК 1 D 3 36 MVA21-4-001-D
Авт. выкл. ВА47-29М 4P 3A 4,5кА х-ка D ИЭК 3 D 3 36 MVA21-4-003-D
Авт. выкл. ВА47-29М 4P 4A 4,5кА х-ка D ИЭК 4 D 3 36 MVA21-4-004-D
Авт. выкл. ВА47-29М 4P 6A 4,5кА х-ка D ИЭК 6 D 3 36 MVA21-4-006-D
Авт. выкл. ВА47-29М 4P 13A 4,5кА х-ка D ИЭК 13 D 3 36 MVA21-4-013-D
Авт. выкл. ВА47-29М 4P 16A 4,5кА х-ка D ИЭК 16 D 3 36 MVA21-4-016-D
Авт. выкл. ВА47-29М 4P 25A 4,5кА х-ка D ИЭК 25 D 3 36 MVA21-4-025-D
Авт. выкл. ВА47-29М 4P 32A 4,5кА х-ка D ИЭК 32 D 3 36 MVA21-4-032-D
Авт. выкл. ВА47-29М 4P 40A 4,5кА х-ка D ИЭК 40 D 3 36 MVA21-4-040-D
Авт. выкл. ВА47-29М 4P 50A 4,5кА х-ка D ИЭК 50 D 3 36 MVA21-4-050-D
Авт. выкл. ВА47-29М 4P 63A 4,5кА х-ка D ИЭК 63 D 3 36 MVA21-4-063-D
