Автоматические выключатели ВА47-29

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели
с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели
с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
200 типоисполнений на 18 номинальных токов от 0,5 до 63 А.

Особенности конструкции

Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищённость распределительных и групповых цепей.

Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.



Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения.



Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта облегчает процесс коммутации.



Увеличенный размер головки винта с универсальным шлицом (+ , –) облегчает монтаж и предотвращает выпадение винтов при установке.



Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.



Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.



Технические характеристики

Соответствуют стандартам ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А 4 500
Напряжение постоянного тока, В/полюс 48
Характеристики срабатывания электромагнитного расцепителя В, С, D
Число полюсов 1, 2, 3, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость, циклов В-О, не менее 6 000
Механическая износостойкость, циклов В-О, не менее 20 000
Максимальное сечение присоединяемых проводов, мм2 25
Наличие драгоценных металлов (серебро), г/полюс 0,3÷0,5
Масса 1 полюса, кг 0,1
Диапазон рабочих температур, °С -40 ÷ +50

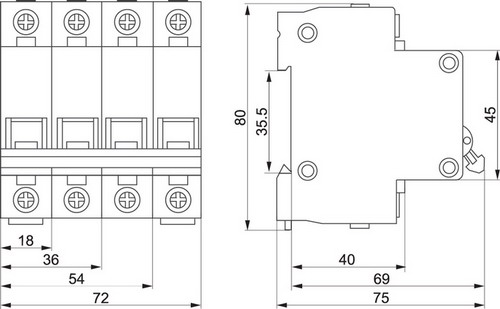

Габаритные размеры

Ассортимент

  Наим. Номинал.
ток, А		 Хар-ка срабатывания расцепителя Количество изделий Артикул
в групповой упаковке в транспортной упаковке
ВА47-29 1Р 1 А  х-ка В 1 B 12 120 MVA20-1-001-B
ВА47-29 1Р 2 А  х-ка В 2 B 12 120 MVA20-1-002-B
ВА47-29 1Р 3 А  х-ка В 3 B 12 120 MVA20-1-003-B
ВА47-29 1Р 4 А  х-ка В 4 B 12 120 MVA20-1-004-B
ВА47-29 1Р 5 А  х-ка В 5 B 12 120 MVA20-1-005-B
ВА47-29 1Р 6 А  х-ка В 6 B 12 120 MVA20-1-006-B
ВА47-29 1Р 8 А  х-ка В 8 B 12 120 MVA20-1-008-B
ВА47-29 1Р 10 А  х-ка В 10 B 12 120 MVA20-1-010-B
ВА47-29 1Р 13 А  х-ка В 13 B 12 120 MVA20-1-013-B
ВА47-29 1Р 16 А  х-ка В 16 B 12 120 MVA20-1-016-B
ВА47-29 1Р 20 А  х-ка В 20 B 12 120 MVA20-1-020-B
ВА47-29 1Р 25 А  х-ка В 25 B 12 120 MVA20-1-025-B
ВА47-29 1Р 32 А  х-ка В 32 B 12 120 MVA20-1-032-B
ВА47-29 1Р 40 А  х-ка В 40 B 12 120 MVA20-1-040-B
ВА47-29 1Р 50 А  х-ка В 50 B 12 120 MVA20-1-050-B
ВА47-29 1Р 63 А  х-ка В 63 B 12 120 MVA20-1-063-B
ВА47-29 1Р 0,5 А  х-ка С 0,5 C 12 120 MVA20-1-D05-C
ВА47-29 1Р 1 А  х-ка С 1 C 12 120 MVA20-1-001-C
ВА47-29 1Р 1,6 А  х-ка С 1,6 C 12 120 MVA20-1-D16-C
ВА47-29 1Р 2 А  х-ка С 2 C 12 120 MVA20-1-002-C
ВА47-29 1Р 2,5 А  х-ка С 2,5 C 12 120 MVA20-1-D25-C
ВА47-29 1Р 3 А  х-ка С 3 C 12 120 MVA20-1-003-C
ВА47-29 1Р 4 А  х-ка С 4 C 12 120 MVA20-1-004-C
ВА47-29 1Р 5 А  х-ка С 5 C 12 120 MVA20-1-005-C
ВА47-29 1Р 6 А  х-ка С 6 C 12 120 MVA20-1-006-C
ВА47-29 1Р 8 А  х-ка С 8 C 12 120 MVA20-1-008-C
ВА47-29 1Р 10 А  х-ка С 10 C 12 120 MVA20-1-010-C
ВА47-29 1Р 13 А  х-ка С 13 C 12 120 MVA20-1-013-C
ВА47-29 1Р 16 А  х-ка С 16 C 12 120 MVA20-1-016-C
ВА47-29 1Р 20 А  х-ка С 20 C 12 120 MVA20-1-020-C
ВА47-29 1Р 25 А  х-ка С 25 C 12 120 MVA20-1-025-C
ВА47-29 1Р 32 А  х-ка С 32 C 12 120 MVA20-1-032-C
ВА47-29 1Р 40 А  х-ка С 40 C 12 120 MVA20-1-040-C
ВА47-29 1Р 50 А  х-ка С 50 C 12 120 MVA20-1-050-C
ВА47-29 1Р 63 А  х-ка С 63 C 12 120 MVA20-1-063-C
ВА47-29 1Р 1 А  х-ка D 1 D 12 120 MVA20-1-001-D
ВА47-29 1Р 2 А  х-ка D 2 D 12 120 MVA20-1-002-D
ВА47-29 1Р 3 А  х-ка D 3 D 12 120 MVA20-1-003-D
ВА47-29 1Р 4 А  х-ка D 4 D 12 120 MVA20-1-004-D
ВА47-29 1Р 5 А  х-ка D 5 D 12 120 MVA20-1-005-D
ВА47-29 1Р 6 А  х-ка D 6 D 12 120 MVA20-1-006-D
ВА47-29 1Р 8 А  х-ка D 8 D 12 120 MVA20-1-008-D
ВА47-29 1Р 10 А  х-ка D 10 D 12 120 MVA20-1-010-D
ВА47-29 1Р 13 А  х-ка D 13 D 12 120 MVA20-1-013-D
ВА47-29 1Р 16 А  х-ка D 16 D 12 120 MVA20-1-016-D
ВА47-29 1Р 20 А  х-ка D 20 D 12 120 MVA20-1-020-D
ВА47-29 1Р 25 А  х-ка D 25 D 12 120 MVA20-1-025-D
ВА47-29 1Р 32 А  х-ка D 32 D 12 120 MVA20-1-032-D
ВА47-29 1Р 40 А  х-ка D 40 D 12 120 MVA20-1-040-D
ВА47-29 1Р 50 А  х-ка D 50 D 12 120 MVA20-1-050-D
ВА47-29 1Р 63 А  х-ка D 63 D 12 120 MVA20-1-063-D
ВА47-29 2Р 1 А  х-ка В 1 B 6 60 MVA20-2-001-B
ВА47-29 2Р 2 А  х-ка В 2 B 6 60 MVA20-2-002-B
ВА47-29 2Р 3 А  х-ка В 3 B 6 60 MVA20-2-003-B
ВА47-29 2Р 4 А  х-ка В 4 B 6 60 MVA20-2-004-B
ВА47-29 2Р 5 А  х-ка В 5 B 6 60 MVA20-2-005-B
ВА47-29 2Р 6 А  х-ка В 6 B 6 60 MVA20-2-006-B
ВА47-29 2Р 8 А  х-ка В 8 B 6 60 MVA20-2-008-B
ВА47-29 2Р 10 А  х-ка В 10 B 6 60 MVA20-2-010-B
ВА47-29 2Р 13 А  х-ка В 13 B 6 60 MVA20-2-013-B
ВА47-29 2Р 16 А  х-ка В 16 B 6 60 MVA20-2-016-B
ВА47-29 2Р 20 А  х-ка В 20 B 6 60 MVA20-2-020-B
ВА47-29 2Р 25 А  х-ка В 25 B 6 60 MVA20-2-025-B
ВА47-29 2Р 32 А  х-ка В 32 B 6 60 MVA20-2-032-B
ВА47-29 2Р 40 А  х-ка В 40 B 6 60 MVA20-2-040-B
ВА47-29 2Р 50 А  х-ка В 50 B 6 60 MVA20-2-050-B
ВА47-29 2Р 63 А  х-ка В 63 B 6 60 MVA20-2-063-B
ВА47-29 2Р 1 А  х-ка С 1 C 6 60 MVA20-2-001-C
ВА47-29 2Р 2 А  х-ка С 2 C 6 60 MVA20-2-002-C
ВА47-29 2Р 3 А  х-ка С 3 C 6 60 MVA20-2-003-C
ВА47-29 2Р 4 А  х-ка С 4 C 6 60 MVA20-2-004-C
ВА47-29 2Р 5 А  х-ка С 5 C 6 60 MVA20-2-005-C
ВА47-29 2Р 6 А  х-ка С 6 C 6 60 MVA20-2-006-C
ВА47-29 2Р 8 А  х-ка С 8 C 6 60 MVA20-2-008-C
ВА47-29 2Р 10 А  х-ка С 10 C 6 60 MVA20-2-010-C
ВА47-29 2Р 13 А  х-ка С 13 C 6 60 MVA20-2-013-C
ВА47-29 2Р 16 А  х-ка С 16 C 6 60 MVA20-2-016-C
ВА47-29 2Р 20 А  х-ка С 20 C 6 60 MVA20-2-020-C
ВА47-29 2Р 25 А  х-ка С 25 C 6 60 MVA20-2-025-C
ВА47-29 2Р 32 А  х-ка С 32 C 6 60 MVA20-2-032-C
ВА47-29 2Р 40 А  х-ка С 40 C 6 60 MVA20-2-040-C
ВА47-29 2Р 50 А  х-ка С 50 C 6 60 MVA20-2-050-C
ВА47-29 2Р 63 А  х-ка С 63 C 6 60 MVA20-2-063-C
ВА47-29 2Р 1 А  х-ка D 1 D 6 60 MVA20-2-001-D
ВА47-29 2Р 2 А  х-ка D 2 D 6 60 MVA20-2-002-D
ВА47-29 2Р 3 А  х-ка D 3 D 6 60 MVA20-2-003-D
ВА47-29 2Р 4 А  х-ка D 4 D 6 60 MVA20-2-004-D
ВА47-29 2Р 5 А  х-ка D 5 D 6 60 MVA20-2-005-D
ВА47-29 2Р 6 А  х-ка D 6 D 6 60 MVA20-2-006-D
ВА47-29 2Р 8 А  х-ка D 8 D 6 60 MVA20-2-008-D
ВА47-29 2Р 10 А  х-ка D 10 D 6 60 MVA20-2-010-D
ВА47-29 2Р 13 А  х-ка D 13 D 6 60 MVA20-2-013-D
ВА47-29 2Р 16 А  х-ка D 16 D 6 60 MVA20-2-016-D
ВА47-29 2Р 20 А  х-ка D 20 D 6 60 MVA20-2-020-D
ВА47-29 2Р 25 А  х-ка D 25 D 6 60 MVA20-2-025-D
ВА47-29 2Р 32 А  х-ка D 32 D 6 60 MVA20-2-032-D
ВА47-29 2Р 40 А  х-ка D 40 D 6 60 MVA20-2-040-D
ВА47-29 2Р 50 А  х-ка D 50 D 6 60 MVA20-2-050-D
ВА47-29 2Р 63 А  х-ка D 63 D 6 60 MVA20-2-063-D
ВА47-29 3Р 1 А  х-ка В 1 B 4 40 MVA20-3-001-B
ВА47-29 3Р 2 А  х-ка В 2 B 4 40 MVA20-3-002-B
ВА47-29 3Р 3 А  х-ка В 3 B 4 40 MVA20-3-003-B
ВА47-29 3Р 4 А  х-ка В 4 B 4 40 MVA20-3-004-B
ВА47-29 3Р 5 А  х-ка В 5 B 4 40 MVA20-3-005-B
ВА47-29 3Р 6 А  х-ка В 6 B 4 40 MVA20-3-006-B
ВА47-29 3Р 8 А  х-ка В 8 B 4 40 MVA20-3-008-B
ВА47-29 3Р 10 А  х-ка В 10 B 4 40 MVA20-3-010-B
ВА47-29 3Р 13 А  х-ка В 13 B 4 40 MVA20-3-013-B
ВА47-29 3Р 16 А  х-ка В 16 B 4 40 MVA20-3-016-B
ВА47-29 3Р 20 А  х-ка В 20 B 4 40 MVA20-3-020-B
ВА47-29 3Р 25 А  х-ка В 25 B 4 40 MVA20-3-025-B
ВА47-29 3Р 32 А  х-ка В 32 B 4 40 MVA20-3-032-B
ВА47-29 3Р 40 А  х-ка В 40 B 4 40 MVA20-3-040-B
ВА47-29 3Р 50 А  х-ка В 50 B 4 40 MVA20-3-050-B
ВА47-29 3Р 63 А  х-ка В 63 B 4 40 MVA20-3-063-B
ВА47-29 3Р 1 А  х-ка С 1 C 4 40 MVA20-3-001-C
ВА47-29 3Р 2 А  х-ка С 2 C 4 40 MVA20-3-002-C
ВА47-29 3Р 3 А  х-ка С 3 C 4 40 MVA20-3-003-C
ВА47-29 3Р 4 А  х-ка С 4 C 4 40 MVA20-3-004-C
ВА47-29 3Р 5 А  х-ка С 5 C 4 40 MVA20-3-005-C
ВА47-29 3Р 6 А  х-ка С 6 C 4 40 MVA20-3-006-C
ВА47-29 3Р 8 А  х-ка С 8 C 4 40 MVA20-3-008-C
ВА47-29 3Р 10 А  х-ка С 10 C 4 40 MVA20-3-010-C
ВА47-29 3Р 13 А  х-ка С 13 C 4 40 MVA20-3-013-C
ВА47-29 3Р 16 А  х-ка С 16 C 4 40 MVA20-3-016-C
ВА47-29 3Р 20 А  х-ка С 20 C 4 40 MVA20-3-020-C
ВА47-29 3Р 25 А  х-ка С 25 C 4 40 MVA20-3-025-C
ВА47-29 3Р 32 А  х-ка С 32 C 4 40 MVA20-3-032-C
ВА47-29 3Р 40 А  х-ка С 40 C 4 40 MVA20-3-040-C
ВА47-29 3Р 50 А  х-ка С 50 C 4 40 MVA20-3-050-C
ВА47-29 3Р 63 А  х-ка С 63 C 4 40 MVA20-3-063-C
ВА47-29 3Р 1 А  х-ка D 1 D 4 40 MVA20-3-001-D
ВА47-29 3Р 2 А  х-ка D 2 D 4 40 MVA20-3-002-D
ВА47-29 3Р 3 А  х-ка D 3 D 4 40 MVA20-3-003-D
ВА47-29 3Р 4 А  х-ка D 4 D 4 40 MVA20-3-004-D
ВА47-29 3Р 5 А  х-ка D 5 D 4 40 MVA20-3-005-D
ВА47-29 3Р 6 А  х-ка D 6 D 4 40 MVA20-3-006-D
ВА47-29 3Р 8 А  х-ка D 8 D 4 40 MVA20-3-008-D
ВА47-29 3Р 10 А  х-ка D 10 D 4 40 MVA20-3-010-D
ВА47-29 3Р 13 А  х-ка D 13 D 4 40 MVA20-3-013-D
ВА47-29 3Р 16 А  х-ка D 16 D 4 40 MVA20-3-016-D
ВА47-29 3Р 20 А  х-ка D 20 D 4 40 MVA20-3-020-D
ВА47-29 3Р 25 А  х-ка D 25 D 4 40 MVA20-3-025-D
ВА47-29 3Р 32 А  х-ка D 32 D 4 40 MVA20-3-032-D
ВА47-29 3Р 40 А  х-ка D 40 D 4 40 MVA20-3-040-D
ВА47-29 3Р 50 А  х-ка D 50 D 4 40 MVA20-3-050-D
ВА47-29 3Р 63 А  х-ка D 63 D 4 40 MVA20-3-063-D
ВА47-29 4Р 1 А  х-ка В 1 B 3 30 MVA20-4-001-B
ВА47-29 4Р 2 А  х-ка В 2 B 3 30 MVA20-4-002-B
ВА47-29 4Р 3 А  х-ка В 3 B 3 30 MVA20-4-003-B
ВА47-29 4Р 4 А  х-ка В 4 B 3 30 MVA20-4-004-B
ВА47-29 4Р 5 А  х-ка В 5 B 3 30 MVA20-4-005-B
ВА47-29 4Р 6 А  х-ка В 6 B 3 30 MVA20-4-006-B
ВА47-29 4Р 8 А  х-ка В 8 B 3 30 MVA20-4-008-B
ВА47-29 4Р 10 А  х-ка В 10 B 3 30 MVA20-4-010-B
ВА47-29 4Р 13 А  х-ка В 13 B 3 30 MVA20-4-013-B
ВА47-29 4Р 16 А  х-ка В 16 B 3 30 MVA20-4-016-B
ВА47-29 4Р 20 А  х-ка В 20 B 3 30 MVA20-4-020-B
ВА47-29 4Р 25 А  х-ка В 25 B 3 30 MVA20-4-025-B
ВА47-29 4Р 32 А  х-ка В 32 B 3 30 MVA20-4-032-B
ВА47-29 4Р 40 А  х-ка В 40 B 3 30 MVA20-4-040-B
ВА47-29 4Р 50 А  х-ка В 50 B 3 30 MVA20-4-050-B
ВА47-29 4Р 63 А  х-ка В 63 B 3 30 MVA20-4-063-B
ВА47-29 4Р 1 А  х-ка С 1 C 3 30 MVA20-4-001-C
ВА47-29 4Р 2 А  х-ка С 2 C 3 30 MVA20-4-002-C
ВА47-29 4Р 3 А  х-ка С 3 C 3 30 MVA20-4-003-C
ВА47-29 4Р 4 А  х-ка С 4 C 3 30 MVA20-4-004-C
ВА47-29 4Р 5 А  х-ка С 5 C 3 30 MVA20-4-005-C
ВА47-29 4Р 6 А  х-ка С 6 C 3 30 MVA20-4-006-C
ВА47-29 4Р 8 А  х-ка С 8 C 3 30 MVA20-4-008-C
ВА47-29 4Р 10 А  х-ка С 10 C 3 30 MVA20-4-010-C
ВА47-29 4Р 13 А  х-ка С 13 C 3 30 MVA20-4-013-C
ВА47-29 4Р 16 А  х-ка С 16 C 3 30 MVA20-4-016-C
ВА47-29 4Р 20 А  х-ка С 20 C 3 30 MVA20-4-020-C
ВА47-29 4Р 25 А  х-ка С 25 C 3 30 MVA20-4-025-C
ВА47-29 4Р 32 А  х-ка С 32 C 3 30 MVA20-4-032-C
ВА47-29 4Р 40 А  х-ка С 40 C 3 30 MVA20-4-040-C
ВА47-29 4Р 50 А  х-ка С 50 C 3 30 MVA20-4-050-C
ВА47-29 4Р 63 А  х-ка С 63 C 3 30 MVA20-4-063-C
ВА47-29 4Р 1 А  х-ка D 1 D 3 30 MVA20-4-001-D
ВА47-29 4Р 2 А  х-ка D 2 D 3 30 MVA20-4-002-D
ВА47-29 4Р 3 А  х-ка D 3 D 3 30 MVA20-4-003-D
ВА47-29 4Р 4 А  х-ка D 4 D 3 30 MVA20-4-004-D
ВА47-29 4Р 5 А  х-ка D 5 D 3 30 MVA20-4-005-D
ВА47-29 4Р 6 А  х-ка D 6 D 3 30 MVA20-4-006-D
ВА47-29 4Р 8 А  х-ка D 8 D 3 30 MVA20-4-008-D
ВА47-29 4Р 10 А  х-ка D 10 D 3 30 MVA20-4-010-D
ВА47-29 4Р 13 А  х-ка D 13 D 3 30 MVA20-4-013-D
ВА47-29 4Р 16 А  х-ка D 16 D 3 30 MVA20-4-016-D
ВА47-29 4Р 20 А  х-ка D 20 D 3 30 MVA20-4-020-D
ВА47-29 4Р 25 А  х-ка D 25 D 3 30 MVA20-4-025-D
ВА47-29 4Р 32 А  х-ка D 32 D 3 30 MVA20-4-032-D
ВА47-29 4Р 40 А  х-ка D 40 D 3 30 MVA20-4-040-D
ВА47-29 4Р 50 А  х-ка D 50 D 3 30 MVA20-4-050-D
ВА47-29 4Р 63 А  х-ка D 63 D 3 30 MVA20-4-063-D
