Ограничители импульсных перенапряжений ОПС1

Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений.



Преимущества

  • Конструкция модернизированных ОПС1 оптимизирована за счет исключения сменного варисторного модуля, потребность в замене которого на практике оказывалась достаточно редкой, заменялось как правило устройство целиком. Благодаря этому, удалось достичь не только улучшения характеристик относительно старых ОПС, но и экономии – ОПС1 модернизированные более доступны по цене.
  • Отличительной особенностью новой модификации ОПС1 является сниженный показатель остаточного напряжения, возникающего при импульсном перенапряжении.
  • Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15%-20%),  в следствии исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия
  • Улучшена пожаробезопасность, благодаря повышению надежности работы встроенной термозащиты

Особенности конструкции

Конструкция модернизированных ОПС1 с визуальным индикатором рабочего состояния без сменного варисторного модуля.



1 – Корпус
2 – Защитный элемент (варисторный модуль)
3 – Индикатор работы устройства
4 – Плавкая вставка (термозащита)
Модульное исполнение со стандартными размерами и установкой на DIN-рейку.

Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15%-20%),  в следствии исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия.



Применение поворотного механизма индикатора рабочего состояния позволяет избежать ошибок индикации.



Улучшена пожаробезопасность, благодаря повышению надежности работы встроенной термозащиты.





Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. При этом снижается переходное сопротивление контакта и, как следствие, потери. Кроме того, увеличивается механическая устойчивость соединения.

Реализована возможность двойного одновременного присоединения как шиной (pinили fork)так и гибким проводником сечением до 25 мм2.



Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.



Технические характеристики

Технические характеристики ОПС1 B (I) ОПС1 C (II) ОПС1 D (III)
Номинальное рабочее напряжение, В 400 400 230
Максимальное рабочее напряжение, В 440 440 250
Классификационное напряжение, В 700±5% 650±5% 530±5%
Номинальный разрядный ток 8/20 мкс, кА 30 20 5
Максимальный разрядный ток 8/20 мкс, кА 60 40 10
Уровень напряжения защиты, не более, кВ 2,0 1,8 1,0
Время реакции, не более, нс 25 25 25
Количество полюсов 1, 2, 3, 4 1, 2, 3, 4 1, 2, 4
Условия эксплуатации УХЛ4 УХЛ4 УХЛ4
Сечение присоединяемых проводов, мм2 4...25 4...25 4...25

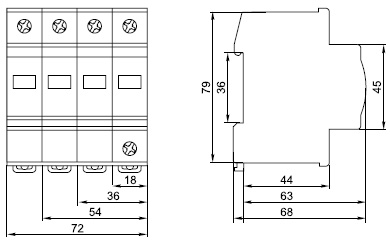

Габаритные размеры

Ассортимент

  Наименование Число полюсов Номинальный разрядный ток 8/20 мкс, кА Номинальное рабочее напряжение, В Максимальный разрядный ток
8/20 мкс, кА		 Количество изделий в упаковке групповой  транспортной Артикул
ОПС1-B 1Р 1 30 400 60 1 120 MOP20-1-B
ОПС1-B 2Р 2 30 400 60 1 60 MOP20-2-B
ОПС1-B 3Р 3 30 400 60 1 40 MOP20-3-B
ОПС1-B 4Р 4 30 400 60 1 30 MOP20-4-B
ОПС1-C 1Р 1 20 400 40 1 120 MOP20-1-C
ОПС1-C 2P 2 20 400 40 1 60 MOP20-2-C
ОПС1-C 3P 3 20 400 40 1 40 MOP20-3-C
ОПС1-C 4P 4 20 400 40 1 30 MOP20-4-C
ОПС1-D 1Р 1 5 230 10 1 120 MOP20-1-D
ОПС1-D 2Р 2 5 230 10 1 60 MOP20-2-D
ОПС1-D 3Р 3 5 230 10 1 40 MOP20-3-D
ОПС1-D 4Р 4 5 230 10 1 30 MOP20-4-D
