Контакторы модульные КМ

Контакторы модульные типа КМ торговой марки IEK предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.

Преимущества

• Широкий ассортимент контакторов с 2 или 4 замыкающими контактами.
• Совместимость размеров с изделиями модульной серии.
• Универсальное питание катушки управления – переменный или постоянный ток (кроме КМ20).
• Наличие визуальной индикации состояния главных контактов.
• Пониженный электромагнитный фон благодаря использованию магнитной системы на постоянном токе.
• Высокая механическая и электрическая износостойкость.

• Экономия энергии (ток удержания в 5 раз меньше пускового).
• Высокое быстродействие (включение – 20 мс, отключение – 30 мс).
• Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
• Низкий уровень шума при срабатывании.
• Соответствие требованиям ГОСТ Р 51731?2001.
• Гарантийный срок – 5 лет.

Особенности конструкции

	Визуальная индикация состояния главных контактов и основных технических параметров.
	Клеммы присоединения позволяют подключить проводники сечением от 1 до 25 мм2.
	Совместимость размеров позволяет установить контактор в стандартный щиток с любыми аппаратами модульной серии.
	Мостиковый контакт обеспечивает высокие электроизоляционные свойства.
	В цепи катушки управления установлен выпрямительный мост, позволяющий управлять катушкой постоянным током напряжением 220 В.
	Контакты выполнены из серебросодержащего материала, это повышает их износоустойчивость, увеличивает срок службы, уменьшает переходное сопротивление и потери
	Дополнительный контакт коммутирует обмотки катушки управления, снижая ток удержания в 5 раз по сравнению с пусковым
	Повышенная надежность за счет применения многожильного проводника для присоединения обмотки катушки.

Технические характеристики

Параметр		КМ20-20	КМ25-40	КМ40-40	КМ63-40
Категория применения		АС-1, АС-7а, АС-7b	АС-1, АС-7а	АС-1, АС-7а	АС-1, АС-7а
Количество полюсов		2	4	4	4
Номинальное рабочее напряжение Ue, В		230	400	400	400
Номинальная частота, Гц		50	50	50	50
Номинальное напряжение по изоляции Ui, В		500	500	500	500
Номинальный рабочий ток Ie, А	АС-1	20	25	40	63
	АС-7а	20	25	40	63
	АС-7b	9	-	-	-
Номинальный тепловой ток Ith, А		20	25	40	63
Рассеиваемая мощность, Вт/полюс		1	1,2	3	6
Номинальное напряжение катушки управления Uc, В_~		230	230(1)	230(1)	230(1)
Пусковой ток катушки управления, мА		30	60	60	94,5
Ток удержания катушки управления, мА		18	12	12	12
Потребляемая мощность катушки управления в режиме включения, не более	_~, ВА	8,5	13,8	13,8	21,7
	=, Вт	-	13,8	13,8	21,7
Потребляемая мощность катушки управления в режиме удержания, не более	_~, ВА	4,0	3,0	3,0	3,0
	=, Вт	-	3,0	3,0	3,0
Диапазоны напряжения управления	Замыкание	195÷253	195÷253	195÷253	195÷253
Диапазоны напряжения управления	Размыкание	46÷172	46÷172	46÷172	46÷172
Номинальный условный ток короткого замыкания, А		3000	3000	3000	3000
Максимальное сечение присоединяемых одножильных проводников, мм2		6	35	35	35
Механическая износостойкость, коммут. циклов		10⁶	10⁶	10⁶	10⁶
Электрическая износостойкость, коммут. циклов		0,15×10⁶	0,15×10⁶	0,15×10⁶	0,15×10⁶
Степень защиты		IP20	IP20	IP20	IP20
Тип монтажа		На DIN-рейку шириной 35 мм

(1) — в цепи катушки управления установлен выпрямительный мост, позволяющий использовать контакторы
в электрических цепях постоянного тока напряжением 220 В.

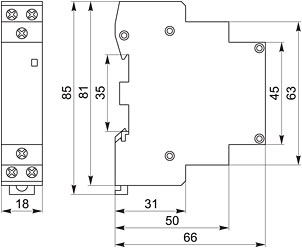

Габаритные размеры

Ассортимент

Наим.	Номинал. рабочее напр., В	Макс. сечение присоед-х пр-ков, мм2	Кол-во в уп-ке		Артикул
Наим.	Номинал. рабочее напр., В	Макс. сечение присоед-х пр-ков, мм2	групп.	трансп.	Артикул
КМ20-20	230	6	8	120	MKK10-20-20
КМ25-40	400	35	4	60	MKK20-25-40
КМ40-40	400	35	4	60	MKK20-40-40
КМ63-40	400	35	4	60	MKK20-63-40
