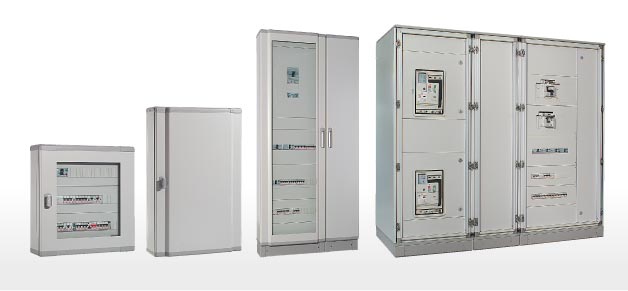

РАСПРЕДЕЛИТЕЛЬНЫЕ ШКАФЫ И ЩИТЫ XL³

Система XL³ предлагает широкий выбор распределительных щитков и шкафов до 6300 А. Она прекрасно адаптирована для самых сложных проектов благодаря совершенству конструкции и широкой гамме. Прекрасный внешний вид сочетается с высокой защищенностью от пыли и влаги (до IP55).

ШКАФЫ И ЩИТЫ XL³ 6300

IP 30 - IK 07.
Для сборки шкафа необходимы: верхняя панель и основание, опорные стойки, задняя и боковые панели цвета RAL 7035, цоколь - RAL 7004.
Высота 2200 мм, полезная высота для установки лицевых панелей 2000 мм
Состав комплекта (вариант):
- верхняя панель и основание шкафа
- опорные стойки
- монтажные стойки
- задняя панель
- рама для крепления лицевых панелей
- рым-болты

РАСПРЕДЕЛИТЕЛЬНЫЕ ШКАФЫ XL³ 4000

Шкафы XL³ 4000 и кабельные секции для применения в секторе общественных зданий, предназначены для встраивания коммутационной апаратуры до 4000 А.
XL³ 4000 реализуется при помощи каркасных стоек, монтажных стоек и панелей, что позволяет создавать все возможные конфигурации:
- шкафы высотой 2 м;
- 3 ширины: 475, 725 или 925 мм;
- 3 глубины: 475, 725 или 925 мм;
- 2 индекса защиты: IP30 или IP55 (с дверью и набором уплотнителей).
Распределительная система создается при помощи гребенок, клеммников, распределительных блоков и комплектов плоских шин.
Материал: металл для шкафов и кабельных секций
Выбор дверей:
- плоские и выгнутные;
- прозрачные и металлические;
- возможность замены боковых и задних панелей дверьми.
Преимущества:
- свободная комплектация: шкафы XL³ 4000 могут соединяться между собой для увеличения ширины и глубины ГРШ;
- выбор способа распределения: классическое или оптимизированное;
- XL³ 4000 позволяет собирать ГРЩ формы от 2a до 4b.

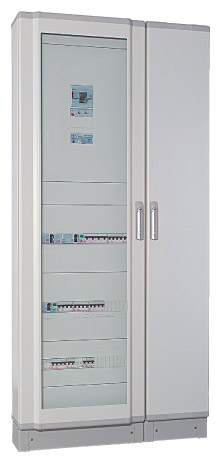

ШКАФЫ И ЩИТЫ XL³ 800

Распределительные щитки, шкафы и кабельные секции XL³ 800 для применения в секторе общественных зданий, предназначены для встраивания коммутационной аппаратуры до 800 А.
Простое и быстрое объединение шкафов XL³ 800. Без дополнительных аксессуаров шкафы соединяются при помощи 4 винтов и гаек, поставляемых в комплекте со шкафами.
В шкафах XL³ 800 кабельные секции могут быть как внутренними, так и внешними. Свободное соединение шкафов горизонтально и вертикально позволяет создавать самые сложные конфигурации.
Конфигурации:
высота от 1050 до 1950 мм;
металлические шкафы и щиты:
- IP43 до 800 А;
- IP55 до 630 А;
сборные металлические шкафы
- IP43 до 800 А;
- возможен монтаж двух дверей на шкаф.
Распределительная система создается при помощи гребенок, клеммников, распределительных блоков и комплектов шин.
Преимущества:
Монтажные шкафы и щиты IP43 для монтажа аппаратов до 800 А
2 ширины:
- 660 мм, 24 модуля на рейку;
- 910 мм, 36 или 24 модуля на рейку (в случае использования внутренних кабельных секций).
Поставляются с монтажными стойками и пластинами для ввода кабелей.
Металлические шкафы и щиты IP55 для монтажа аппаратов до 630 А
2 ширины:
- 700 мм, 24 модуля на рейку;
- 950 мм, 36 или 24 модуля на рейку (в случае использования внутренних кабельных секций);
Поставляется с монтажными стойками без боковых панелей, горизонтальное соединение.
Сборные металлические щиты IP43 для монтажа аппаратов до 800 А
- оснащены: монтажными стойками, 1 крышей, 1 основанием, 4 уголками, 1 цоколем;
- емкость 24 модуля на рейку;
- ширина 660 мм;
- поставляется без боковых панелей.

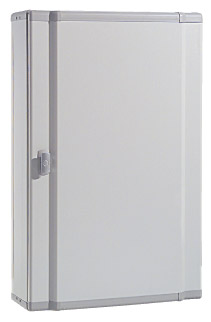

РАСПРЕДЕЛИТЕЛЬНЫЕ ШКАФЫ И ЩИТЫ XL³ 400

Распределительные щитки, шкафы и кабельные секции XL³ 400 для применения в секторе общественных зданий, предназначены для встраивания коммутационной аппаратуры до 400 А.
Простое и быстрое объединение шкафов XL³ 400: без дополнительных аксессуаров шкафы соединяются при помощи 4 винтов и гаек, поставляемых в комплекте со шкафами.
В шкафах XL³ 400 кабельные секции могут быть как внутренними, так и внешними. Свободное соединение шкафов горизонтально и вертикально позволяет создавать самые сложные конфигурации.
Конфигурации:
Металлические шкафы и щиты IP43 для монтажа аппаратов до 400 А
Поставляются в конфигурации с:
- монтажными стойками, закрепленнными на задней стенке;
- пластиной ввода кабеля;
- цоколем высотой 100 мм (для щитов).
Металлические шкафы и щиты (класса II) IP43
Поставляются в конфигурации с:
- монтажными стойками, закрепленными на задней стенке;
Моноблочные металлические шкафы IP55 для монтажа аппаратов до 250 А
Поставляются в комплекте с:
- съемной рамой;
- полностью реверсивной дверью с ручками.
Распределительная система создается при помощи гребенок, клеммников, распределительных блоков и комплектов плоских шин.
Преимущества:
- индивидуальная комплектация XL³ 400;
- емкость 24 модуля на рейку, высота от 600 до 1900 мм;
- шкафы и щиты XL³ 400 могут соединяться между собой как горизонтально, так и вертикально.

РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТКИ XL³ 160

Полностью готовые к применению распределительные щитки XL³ 160 для использования в секторе общественных зданий, предназначены для встраивания коммутационной аппаратуры до 160 А.
Модульные шкафы XL³ 160
- металлические;
- пластиковые(класс II);
- накладные;
- встраивыемые;
- монтаж оборудования до 160 А.
Комплектация:
- клеммные блоки IP2x;
- распределительные гребенки;
- модульные распределительные гребенки.
Преимущества:
Накладные шкафы
поставляются в комплекте с рейками, лицевыми панелями, пластинами для ввода кабелей, а также:
- с демонтируемым шасси с рейками ;
- с латунной шиной для защитных проводников.
Металлические:
- оснащены съемными металлическими панелями;
- оснащены пластинами для ввода кабелей, расположенными сверху и снизу.
Пластиковые:
- съемные шасси;
- органайзеры кабелей.
Встраиваемые шкафы поставляются:
- с металлической монтажной коробкой, глубиной 100 мм;
- со съемным шасси с рейками;
- с латунной шиной для подключения защитных проводников;
- с декоративной рамкой и лицевыми панелями.

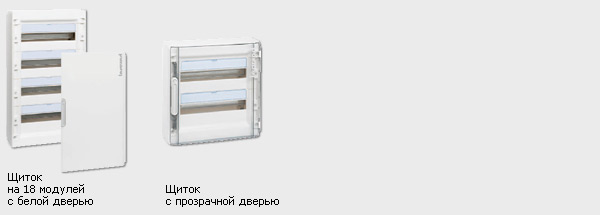

Шкафы и щиты XL³ 125

IP 40 - IK 09 с дверью.
IP30 - IK08 без двери.
Класс II.
Стойкость к воздействию огня до 650 °С.
Соответствуют стандартам МЭК 60439 и МЭК 60670-24.
Поставляются с шинами N+PE.
Номинальный ток: 63 А (18 мод.), 90 А (36 мод.), 125 А (54 и 72 мод.).
