72 Серия - Реле контроля уровня 16 А

•Функции наполнения дренажа
•Светодиодная индикация
•Двойная изоляция между: Цепями питания и контактами Цепями питания и электродами
Электродами и контактами
•Контроль заданного значения уровня или области значений в пределах от минимального до максимального
•Установка на 35 мм рейку

Характеристика контактов
Контактная группа (конфигурация) 1 перекидной 1 перекидной
Номинальный ток/Макс. пиковый ток A 16/30 16/30
Ном. напряжение/Макс. напряжение В 250/440 250/440
Номинальная нагрузка AC1 ВА 4000 4000
Номинальная нагрузка для AC 15 (230 В пер. тока) ВА 750 750
Допустимая мощность однофазного двигателя (230 В пер. тока)     0,55 0,55
Отключающая способность DC1: 30/110/220 В 16/0.3/0.12 16/0.3/0.12
Минимальная нагрузка на переключение мВт (В/мА) 500 (10/5) 500 (10/5)
Стандартный материал контакта AgCdO AgCdO
Характеристика
Номинальное напряжение (UN)(В) пер. тока (50/60 Гц) 24
110...125-230...240		 24
110...125-230...240
В пост. тока
Номинальная мощность при пер./пост. токе ВА (50 Гц)/Вт 6 12 24 110 125 6 12 24 110 125
Рабочий диапазон пер. ток (0.8…1.1)UN (0.8…1.1)UN
пост. ток (0.8…1.1)UN (0.8…1.1)UN
Напряжение удержания при пер./пост. токе 0.8 UN/0.5 UN 0.8 UN/0.5 UN
Напряжение отключения при пер./пост. токе 0.2 UN/0.1 UN 0.2 UN/0.1 UN
Технические параметры
Механическая долговечность при пер./пост. токе в циклах 10 · 103 10 · 103
Электрическая долговечность при ном. нагрузке AC1 в циклах 100 · 103 100 · 103
Время вкл./выкл мс 8/15 8/15
Изоляция между обмоткой и контактами (1.2/50 мкс) кВ 6 (8 мм) 6 (8 мм)
Электрическая прочность между открытыми контактами В AC     1,500 1,500
Диапазон температур °C –40…+70 –40…+70
Категория защиты RT II RT II
Сертификация (в соответствии с типом) ГОСТ ГОСТ

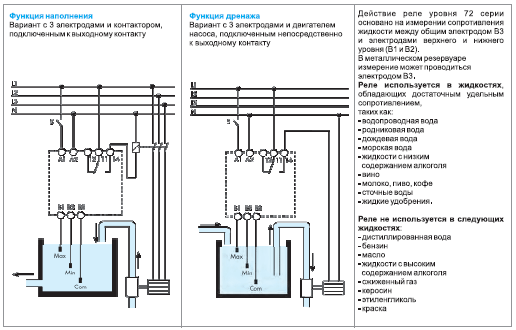

Схемы электрических соединений и функции

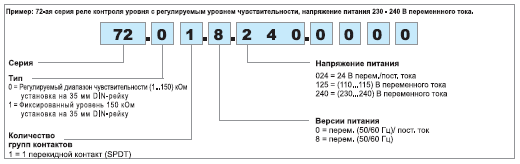

Информация для заказа

Реле контроля для проводящих жидкостей
Контроль заданного значения уровня или
области значений в пределах от
минимального до максимального
Установка на 35 мм din-рейку
