40 Серия - Миниатюрные PCB реле 8-10-16 A

40.31 1 группа контактов 10 A
(выводы с шагом 3,5 мм)
40.51 1 группа контактов 10 A
(выводы с шагом 5 мм)
40.52 22 группа контактов 8 A
(выводы с шагом 5 мм)
Для печатного монтажа
напрямую или через розетку PCB печатная плата 35 мм для использования с винтовыми или невинтовыми розетками

•Обмотка пост. тока (стандартная или высокой
чувствительности) и обмотка пер. тока
•Материал контактов бескадмиевый
•8 мм, изоляция 6 кВт (1.2/50 мкс), обмотка контакты
•По классификации UL (определенные комбинации реле/розеток)
•Уровень защиты: стандарт RT II, (возможно RT III)
•Для использования с розетками 95 серии,
модулями подавления электромагнитного импульса и таймерами

40.61 1 группа контактов 16 A (выводы с шагом 5 мм)
40.xx.6 Бистабильные версии реле типов 40.31, 40.51, 40.52, 40.61

Для печатного монтажа
напрямую или через монтажное гнездо PCB установка на 35 мм рейку для использования с винтовыми или невинтовыми розетками
•Обмотки пост. и пер. тока
•Доступна бескадмиевая версия
•8 мм, изоляция 6 кВт (1.2/50 мкс), обмотка контакты
•По классификации UL (определенные
комбинации реле типа 40,61/розеток)
•Уровень защиты: Стандарт RT II, (возможно
RT III) для использования с розетками 95
серии, с модулями подавления
электромагнитного импульса и таймерами

Для печатного монтажа напрямую или для использования с PCB розеткой (версия 40.41)

•Обмотки пост. тока
•Доступна бескадмиевая версия
•8 мм, изоляция 6 кВт (1.2/50 мкс), обмотка контакты
•Тип 40.41 доступна версия с нормально
открытыми контактами

Размеры (мм) 29x12.4x25 29x12.4x25 29x12.4x25 29x12.4x25
Контактная группа (конфигурация) 1 перекидной контакт 1 перекидной контакт 1 перекидной контакт 2 перекидных контакта
Номинальный ток/Максимальный пиковый ток (А) 10 10 16 8
Номинальное напряжение на переключение (В) 250 250 250 250
Максимальное напряжение на переключение (В) 400 400 400 250
Номинальная нагрузка для AC1 (акт.нагр.) (ВА) 2500 2500 4000 2000
Стандартный материал контакта AgCdO AgNi AgCdO AgNi
Номинальное напряжение переменного тока (В) (50/60 Гц) 6-240 6-240     6-240     6-240
Номинальное напряжение постоянного тока (В) 6-60 5-110 5-110     5-110
Номинальная мощность пост./перем. ток ВА(50Гц) 1.2 1,2 1.2 1.2
Номинальная мощность постоянный ток высокой чувствительности 0,5 0.65;0.5 0.65;0.5 0.65;0.5
Изоляция в соответствии с EN 61810-5 4kV/3 4kV/3 4kV/3 4kV/2
Изоляция между обмоткой и контактами (1.2/50мкс) (кВт) 6(8 mm)     6(8 mm) 6(8 mm) 6(8 mm)
Диэлектрич. прочность между открытыми контактами (В) при 1000 1000 1000 1000
Механическая долговечность в циклах -/30·106 10·106/20·106 10·106/20·106 10·106/20·106
Электрическая долговечность при ном. нагрузке АС1 в циклах 200·103 200·103 100·103     200·103
Диапазон температур (°C)     -40/+70 -40/+85 -40/+85     -40/+85
Сертификация: (в соответствии с типом) ГОСТ ГОСТ ГОСТ ГОСТ
Вес еденицы (г)     18 18 18 18
Количество в одной упаковке 50 50 50 50
Розетки 95 серия     95 серия 95 серия 95 серия
Аксесуары 99 серия - Тип 86.10/20 99 серия - Тип 86.10/20   99 серия - Тип 86.10/20

Схема соединения для бистабильной чувствительной обмотки реле 40 Серии

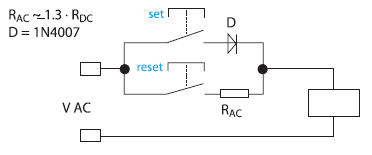

Работа при переем. токе

При нажатии на кнопку ПУСК, реле намагничивается через диод и контакты реле переходят в положение пуска и остаются в этом же положении.
При моментальном замыкании переключателя СБРОС, реле размагничивается через ограничительный резистор по переменному току (RAC) и контакты возвращаются в положение сброса.

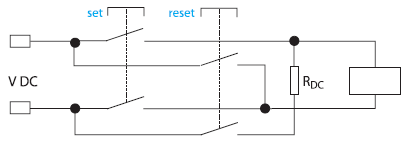

Работа при пост. токе

При нажатии на кнопку ПУСК, реле намагничивается и контакты реле переходят в положение пуска и остаются в этом же положении.
При моментальном замыкании переключателя СБРОС, реле размагничивается через ограничительный резистор по переменному току (RDC) и контакты возвращаются в положение сброса.

Примечание: Минимальная длительность импульса на ПУСК или СБРОС составляет 20 мс. Максимальное время неограниченно.
При работе, обязательно убедитесь, что контакты ПУСК и СБРОС не сработали одновременно.

Миниатюрные реле, для печатного монтажа или установки на DIN-рейку.
Катушка: перем./пост./пост. тока высокой чуствительности или однообмоточная бистабильная.
Допустимая температура + 85 С
