22 Серия - Модульные одностабильные реле 20 A

 •Ширина 17,4 мм
•С кнопкой проверки
•Идентификационный номер
•Обмотки переменного и постоянного тока
•Установка на 35 мм рейку
•Материал контактов бескадмиевый







Реле с 1 или 2 группами контактов 20 A, для установки на 35 мм рейку

•Ширина 17,4 мм
•С кнопкой проверки
•Идентификационный номер
•Обмотки переменного и постоянного тока
•Установка на 35 мм рейку
•Материал контактов бескадмиевый







Модульные моностабильные реле.
Ширина одного модуля 17,4 мм.
С кнопкой проверки.
С маркировкой на корпусе.
Катушка переменного и постоянного тока.
Установка на 35 мм DIN-рейку.

Размеры (мм)     84x17.4x63.4     84x17.4x63.4
Контактная группа (конфигурация) 1 НО контакт 2 НО контакта
Номинальный ток/Максимальный пиковый ток (А) 20 20
Номинальное напряжение на переключение (В) 250 250
Максимальное напряжение на переключение (В) 400 400
Номинальная нагрузка для AC1 (акт.нагр.) (ВА) 5000 5000
Стандартный материал контакта AgNi AgNi
Номинальное напряжение переменного тока (В) (50/60 Гц) 8-240 8-240
Номинальное напряжение постоянного тока (В)     12-110     12-110
Номинальная мощность пост./перем. ток ВА(50Гц) 2.3 2.3
Номинальная мощность постоянный ток высокой чувствительности 1,25 1,25
Изоляция между обмоткой и контактами (1.2/50мкс) (кВт) 4 4
Механическая долговечность в циклах 500·103 500·103
Электрическая долговечность при ном. нагрузке АС1 в циклах 50·103 50·103
Диапазон температур (°C) -40/+40 -40/+40
Сертификация: (в соответствии с типом) ГОСТ ГОСТ
Вес еденицы (г) 123 123
Количество в одной упаковке 1 1

Габаритные размеры

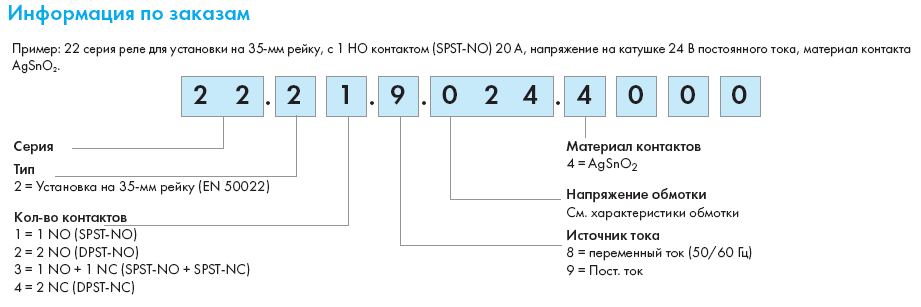

Информация для заказа
