19 Cерия - Модульные реле с авт. вкл./выкл. 10 A

Блокирующее реле с автоматическим включением/выключением

Модульные Реле с автоматическим ВКЛ-ВЫКЛ.
3 функции:
- АВТО (реле работает как моностабильное реле);
- ВЫКЛ (реле постоянно ВЫКЛ);
- ВКЛ (реле постоянно ВКЛ).
Светодиодная индикация.
Установка на 35 мм DIN-рейку.

Размеры (мм) 84x11.2x56.5
Контактная группа (конфигурация) 1 перекидной контакт
Номинальный ток/Максимальный пиковый ток (А) 10
Номинальное напряжение на переключение (В) 250
Максимальное напряжение на переключение (В) 400
Номинальная нагрузка для AC1 (акт.нагр.) (ВА) 2500
Стандартный материал контакта AgCdO
Номинальное напряжение переменного тока (В) (50/60 Гц) 24
Номинальное напряжение постоянного тока (В) 24
Номинальная мощность пост./перем. ток ВА(50Гц) 0.6
Номинальная мощность постоянный ток высокой чувствительности 0.4
Изоляция между обмоткой и контактами (1.2/50мкс) (кВт) 6
Диэлектрическая прочность между открытыми контактами (В) при 1000
Механическая долговечность в циклах     10·106
Электрическая долговечность при ном. нагрузке АС1 в циклах     100·103
Диапазон температур (°C)     -10/+50
Сертификация: (в соответствии с типом)     CE
Вес еденицы (г) 83
Количество в одной упаковке 1

Принцип действия
Многие процессы и системы зависят управляются автоматически с помощью ПЛК или специального электрического контроллера.
Однако при выходе контроллера из строя может возникнуть серьезная
необходимость в блокировании некоторых команд контроллера и переключить систему на ручное управление. В этом случае между выходным контактом контроллера и процессом устанавливается реле с автоматическим включением и выключением.
При выходе контроллера из строя конечный процесс можно включать и выключать вручную по необходимости, используя селекторный переключатель на панели 19.21.
При нормальной работе контроллера селекторный переключатель находится в положении Auto, при этом процесс управляется автоматически посредством выходных контактов нормально функционирующего контроллера.
Может также возникнуть необходимость знать, находится ли процесс в
автоматическом или ручном режиме управления. В этом случае контакт
обратной связи в 19.21 используется для получения таких данных.

Положение селектора

Селекторный переключатель

AUTO

Вкл

Выкл

Управляющий переключатель
(S)

Закрыт

Открыт

---

---

Выходное
реле

Вкл

выкл

вкл

выкл

СВЕТО
ДИОД

вкл

выкл

вкл

выкл

Контакт обратной связи
(B1 - B2)

закрыт

закрыт

открыт открыт

Контакт обратной связи (B1 - B2) сигнализирует о перемещении селекторного переключателя в положение Auto.
Светодиод указывает состояние выходного реле.

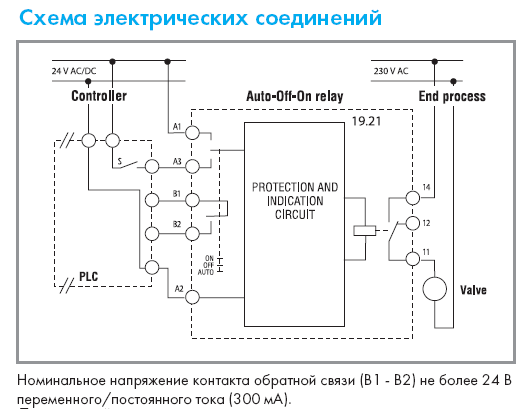

Схемы электрических соединений

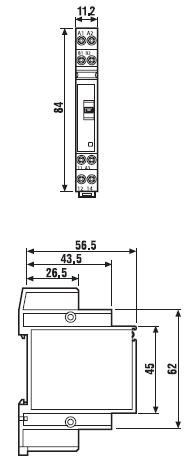

Габаритные размеры

Информация для заказа
