48 Cерия - Интерфейсные модули реле 8-10-16 A

Интерфейсные модули реле для модульного монтажа, ширина 15,8 мм.
Катушка: перем. тока или пост. тока высокой чувствительности.
Мгновенное отсоединение при помощи пластикового зажима.
Индикация напряжения и модуль защиты обмотки.
Для установки на 35 мм DIN-рейку.

Интерфейсные модули 1 и 2 полюсных реле, ширина 15,8 мм.
Идеальный интерфейс для ПЛК и электронных систем

48.31 1 полюс 10 A
48.52 2 полюса 8 A
48.61 1 полюс 16 A
•обмотки перем.тока или чувствит.пост.тока
•Мгновенное извлечение реле с помощью
пластикового зажима
•Индикация состояния питания и модуль
подавления электромагнитного импульса в
стандартном исполнении
•Идентификационный номер
•Сертифицировано UL
•Установка на 35 мм рейку

Интерфейсный модуль 2 полюсных реле, ширина 15,8 мм.
Идеальный интерфейс для ПЛК и электронных систем

48.62 2 полюса 10 A

•Чувств. обмотка пост.тока
•Мгновенное извлечение реле с помощью
пластикового зажима
•Индикация состояния питания и модуль
подавления электромагнитного импульса в
стандартном исполнении
•Идентификационный номер
•Бескадмиевые контакты
•Сертифицировано UL
•Установка на 35 мм рейку

Размеры (мм) 78.6x15.8x75.3 78.6x15.8x75.3 78.6x15.8x75.3 78.6x15.8x75.3
Контактная группа (конфигурация) 1 перекидной контакт 1 перекидной контакт 2 перекидных контакта 2 перекидных контакта
Номинальный ток/Максимальный пиковый ток (А) 10 16 10 8
Номинальное напряжение на переключение (В) 250 250 250 250
Максимальное напряжение на переключение (В) 400 400 400 250
Номинальная нагрузка для AC1 (акт.нагр.) (ВА) 2500 4000 2500 2000
Стандартный материал контакта AgNi     AgCdO     AgNi     AgNi
Номинальное напряжение переменного тока (В) (50/60 Гц) 12-230 12-230 12-230 12-230
Номинальное напряжение постоянного тока (В) 12-125 12-125 12-125 12-125
Номинальная мощность пост./перем. ток ВА(50Гц) 1.2 1.2 1.2 1.2
Номинальная мощность постоянный ток высокой чувствительности 0,5 0,5 0,5 0,5
Изоляция в соответствии с EN 61810-5 4kV/3 4kV/3 4kV/3 4kV/3
Изоляция между обмоткой и контактами (1.2/50мкс) (кВт) 6(8 mm) 6(8 mm) 6(8 mm) 6(8 mm)
Диэлектрическая прочность между открытыми контактами (В) при 1000 1000 1000 1000
Механическая долговечность в циклах 10·106/20·106     10·106/20·106     10·106/20·106     10·106/20·106
Электрическая долговечность при ном. нагрузке АС1 в циклах 200·103 100·103 100·103 150·103
Диапазон температур (°C)     -40/+70 -40/+70 -40/+70 -40/+70
Вес еденицы (г) 65 65 65 65
Количество в одной упаковке 10 10 10 10

Габаритные размеры

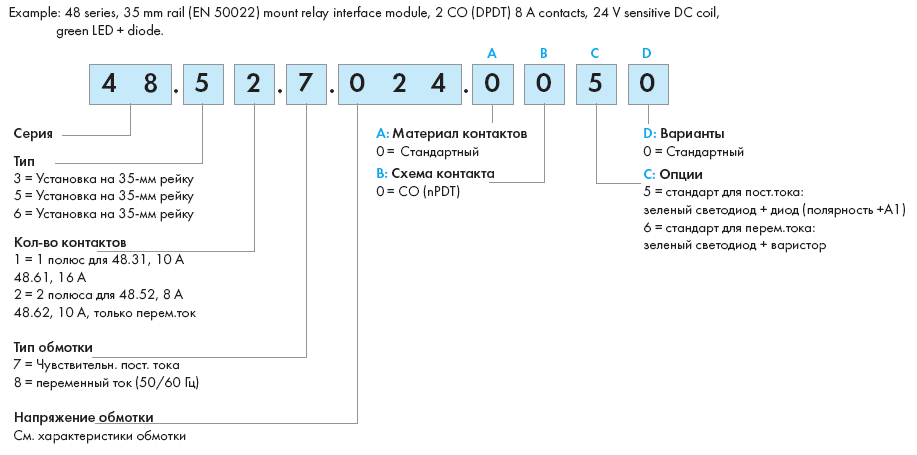

Информация для заказа

Каталог
