Бесконтактные индуктивные датчики KIPPRIBOR.

Применяются в качестве конечных выключателей в автоматических линиях, станках и т.п. Благодаря нечувствительности к диэлектрикам обладают высокой защищенностью от помех (рук оператора, эмульсии, воды, смазки и т.д.).

Бесконтактные датчики KIPPRIBOR структуры NPN НО

Модификация	Характеристики
LA12M-5N1	Рез. М12, дл. 57 мм, неут. исп., NPN НО, DC 6…36В, Sn 5мм±15%
LA12-2N1	Рез. М12, дл. 52 мм, утап. исп., NPN НО, DC 6…36В, Sn 2мм±15%
LA18M-10N1	Рез. М18, дл. 70 мм, неут. исп., NPN НО, DC 6…36В, Sn 10мм±15%
LA18-5N1	Рез. М18, дл. 62 мм, утап. исп., NPN НО, DC 6…36В, Sn 5мм±15%
LA30-10N1	Рез. М30, дл. 65 мм, утап. исп., NPN НО, DC 6…36 В, Sn 10мм±15%
LA30M-18N1	Рез. М30, дл. 78 мм, неут. исп., NPN НО, DC 6…36 В, Sn 18мм±15%

Бесконтактные датчики KIPPRIBOR структуры PNP НО

Модификация	Характеристики
LA12M-5P1	Рез. М12, дл. 57 мм, неут. исп., PNP НО, DC 6…36В, Sn 5мм±15%
LA12-2P1	Рез. М12, дл. 52 мм, утап. исп.,PNP НО, DC 6…36В, Sn 2мм±15%
LA18M-10P1	Рез. М18, дл. 70 мм, неут. исп., PNP НО, DC 6…36В, Sn 10мм±15%
LA18-5P1	Рез. М18, дл. 62 мм, утап. исп., PNP НО, DC 6…36В, Sn 5мм±15%
LA30-10P1	Рез. М30, дл. 65 мм, утап. исп., PNP НО, DC 6…36 В, Sn 10мм±15%
LA30M-18P1	Рез. М30, дл. 78 мм, неут. исп., PNP НО, DC 6…36 В, Sn 18мм±15%

Модификации

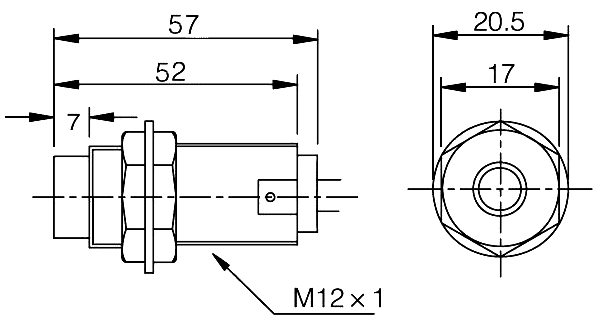

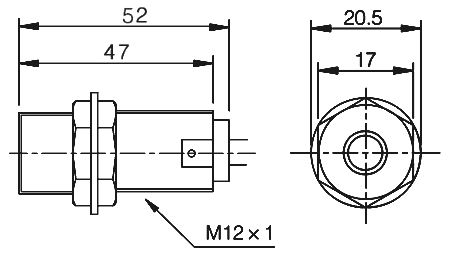

Модификации LA12 (цилиндрический М12)

Диапазон рабочих напряжений питания	Схема подключения	Коммутация срабатывания	Модификация (утапливаемое исполнение)	Модификация (неутапливаемое исполнение)
DC 6…36 В	NPN	НО	LA12-2N1	LA12M-5N1
		НЗ	LA12-2N2	LA12M-5N2
		«ИЛИ»	LA12-2N4	LA12M-5N4
	PNP	НО	LA12-2P1	LA12M-5P1
		НЗ	LA12-2P2	LA12M-5P2
		«ИЛИ»	LA12-2P4	LA12M-5P4
	Двухпроводная	НО	LA12-2D1	LA12M-5D1
		НЗ	LA12-2D2	LA12M-5D2
AC 90…250 В	Двухпроводная	НО	LA12-2A1	LA12M-5A1
		НЗ	LA12-2A2	LA12M-5A2
Номинальное расстояние срабатывания			2 мм±15%	5 мм±15%
Номинальная частота срабатывания (DC/AC)			1,5 КГц/25Гц	0,4 КГц/25Гц
Тип присоединения			Кабель (1,5 м)
Диапазон рабочих температур			-25…+60 С
Номинальный ток			200 mA
Индикация срабатывания			Светодиод
Материал корпуса			Никелированная латунь

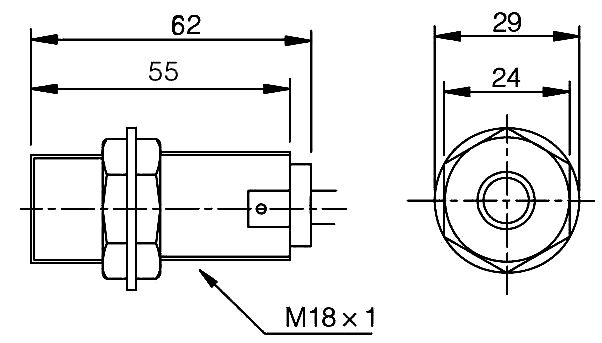

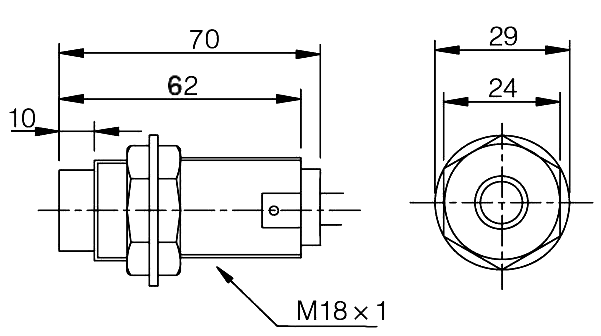

Модификации LA18 (цилиндрический М18)

Диапазон рабочих напряжений питания	Схема подключения	Коммутация срабатывания	Модификация (утапливаемое исполнение)	Модификация (неутапливаемое исполнение)
DC 6…36 В	NPN	НО	LA18-5N1	LA18M-10N1
		НЗ	LA18-5N2	LA18M-10N3
		«ИЛИ»	LA18-5N4	LA18M-10N4
	PNP	НО	LA18-5P1	LA18M-10P1
		НЗ	LA18-5P2	LA18M-10P2
		«ИЛИ»	LA18-5P4	LA18M-10P4
	Двухпроводная	НО	LA18-5D1	LA18M-10D1
		НЗ	LA18-5D2	LA18M-10D2
AC 90…250 В	Двухпроводная	НО	LA18-5A1	LA18M-10A1
		НЗ	LA18-5A2	LA18M-10A2
		«ИЛИ»	LA18-5A3	LA18M-10A3
Номинальное расстояние срабатывания			5 мм±15%	10 мм±15%
Номинальная частота срабатывания (DC/AC)			1,5 КГц/25Гц	0,4 КГц/25Гц
Тип присоединения			Кабель (1,5 м)
Диапазон рабочих температур			25…+60 С
Номинальный ток			200 mA
Индикация срабатывания			Светодиод
Материал корпуса			Никелированная латунь

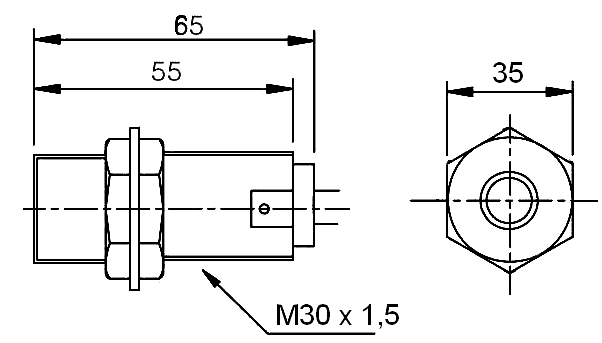

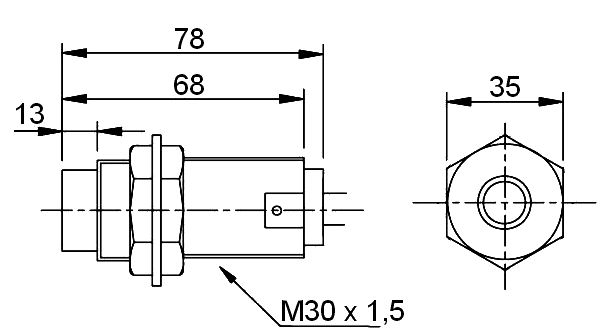

Модификации LA30 (цилиндрический М30)

Диапазон рабочих напряжений питания	Схема подключения	Коммутация срабатывания	Модификация (утапливаемое исполнение)	Модификация (неутапливаемое исполнение)
DC 6…36 В	NPN	НО	LA30-10N1	LA30M-18N1
		НЗ	LA30-10N2	LA30M-18N3
		«ИЛИ»	LA30-10N4	LA30M-18N4
	PNP	НО	LA30-10P1	LA30M-18P1
		НЗ	LA30-10P2	LA30M-18P2
		«ИЛИ»	LA30-10P4	LA30M-18P4
	Двухпроводная	НО	LA30-10D1	LA30M-18D1
		НЗ	LA30-10D2	LA30M-18D2
AC 90…250 В	Двухпроводная	НО	LA30-10A1	LA30M-18A1
		НЗ	LA30-10A2	LA30M-18A2
		«ИЛИ»	LA30-10A3	LA30M-18A3
Номинальное расстояние срабатывания			10 мм±15%	18 мм±15%
Номинальная частота срабатывания (DC/AC)			0,4 КГц/25Гц	0,1 КГц/25Гц
Тип присоединения			Кабель (1,5 м)
Диапазон рабочих температур			-25…+60 С
Номинальный ток			200 mA
Индикация срабатывания			Светодиод
Материал корпуса			Никелированная латунь

Схема подключения

Диапазон рабочих напряжений питания	Схема подключения	Коммутация срабатывания	Схема включения нагрузки
DC 6…36 В	NPN	НО
		НЗ
		«ИЛИ»
	PNP	НО
		НЗ
		«ИЛИ»
	Двухпроводная	НО
	Двухпроводная	НЗ
AC 90…250 В	Двухпроводная	НО
