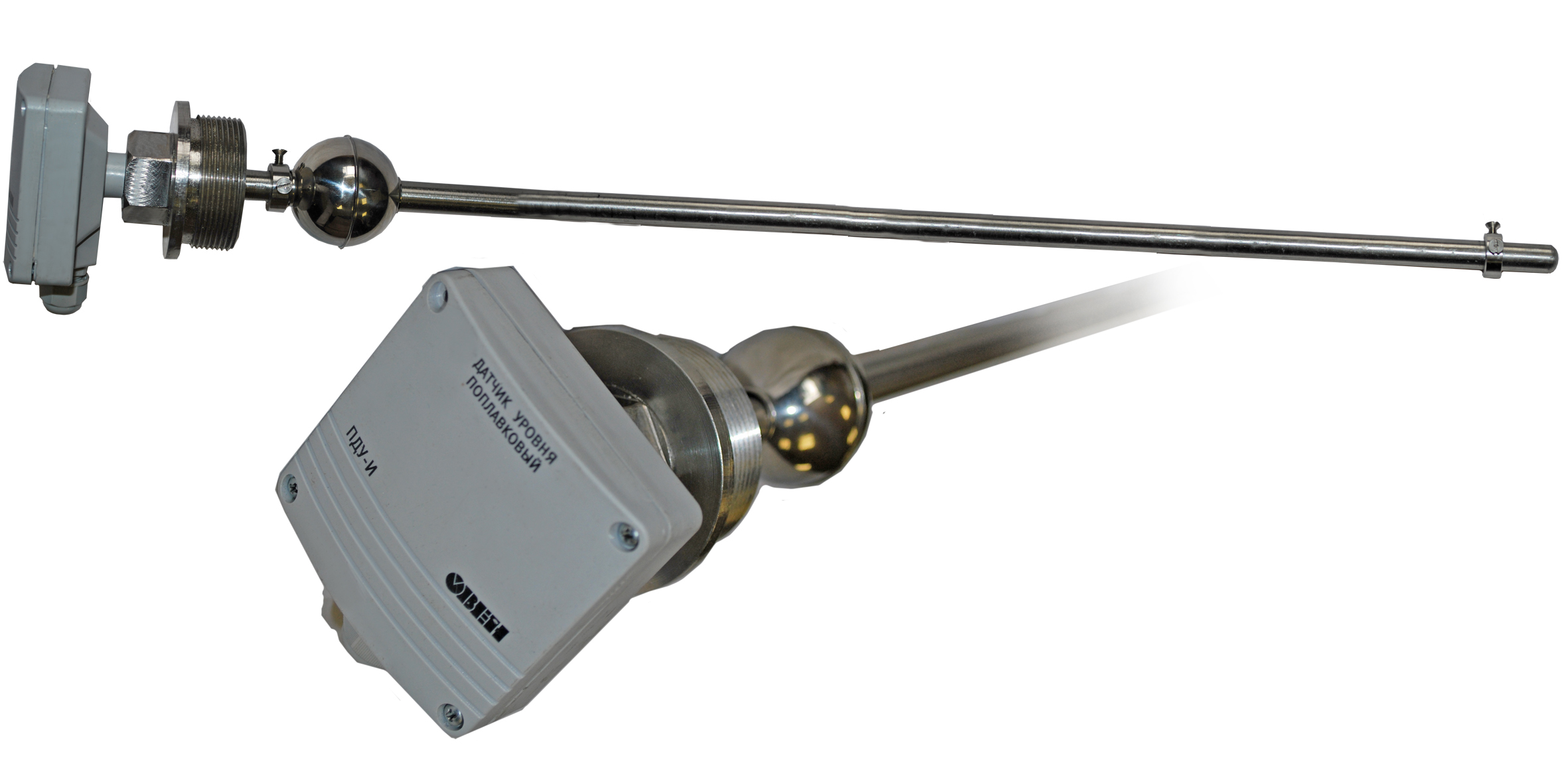

Поплавковые датчики уровня с аналоговым выходным сигналом 4...20 мА ОВЕН ПДУ-И

Принцип работы поплавкового датчика уровня

Магнитный поплавковый уровнемер конструктивно состоит из измерительного стержня и магнитного поплавка, перемещающегося вдоль стержня. Внутри стержня установлены герконы с шагом 1 геркон на 10 мм длины. При изменении вертикального положения поплавка вдоль чувствительного стержня в результате подъема или спада уровня жидкости изменяется выходное сопротивление датчика, которое обрабатывается измерительной схемой и преобразуется в аналоговый токовый сигнал 4…20 мА. Таким образом, выходной сигнал аналогового уровнемера прямо пропорционален уровню жидкости. В качестве чувствительного элемента в датчиках используются магниточувствительные герконы в герметичных пластиковых корпусах.
