38 Cерия - Интерфейсные модули реле 0,1-2-6-8А

Интерфейсные Модули Реле для модульного монтажа, ширина 6,2 мм.
Катушка: перем. тока или пост. тока высокой чувствительности.
Мгновенное отсоединение при помощи пластикового зажима.
Предусмотрены индикация напряжения и модуль защиты обмотки.
Для установки на 35 мм DIN-рейку.

Интерфейсные модули электромеханического реле с 1 контактом 6 A ширина 6,2 мм. Идеальный интерфейс для ПЛК и электронных систем

• Исполнение с чувствительной обмоткой
постоянного тока или обмоткой переменного/постоянного тока
• Встроенная схема индикации и защиты обмотки
• Мгновенное извлечение реле с помощью
пластикового зажима
• Сертифицировано UL
• Установка на 35 мм рейку

Интерфейсные модули 2 полюсного 8 A электромеханического реле, ширина 14 мм. Идеальный интерфейс для ПЛК и электронных систем

• Исполнение чувствительная обмотка
постоянного тока
• Встроенная схема индикации и защиты обмотки
• Мгновенное извлечение реле с помощью
пластикового зажима
• Установка на 35 мм рейку

Интерфейсные модули твердотельных реле с одним выводом, ширина 6,2 мм. Идеальный интерфейс для ПЛК и электронных систем

• Варианты ввода: пост.ток, перем.ток или
перем./пост.ток
• Поставляется с встроенной схемой индикации
и защиты обмотки
• Бесшумное скоростное переключение, большая
долговечность
• Мгновенное извлечение реле с помощью
пластикового зажима
• Сертифицировано UL
• Установка на 35 мм рейку

Размеры (мм)	87.3x6.2x75.6	87.3x6.2x75.6	87.3x6.2x75.6
Контактная группа (конфигурация)	1 перекидной контакт	1 НО контакт	1 НО контакт
Номинальный ток/Максимальный пиковый ток (А)	6	0,1	2
Номинальное напряжение на переключение (В)	250	48	24
Максимальное напряжение на переключение (В)	400
Номинальная нагрузка для AC1 (акт.нагр.) (ВА)	1500
Стандартный материал контакта	AgNi
Номинальное напряжение переменного тока (В) (50/60 Гц)	12-240
Номинальное напряжение постоянного тока (В)	12-240	24-60	24-60
Номинальная мощность пост./перем. ток ВА(50Гц)	0.2?0.9
Номинальная мощность постоянный ток высокой чувствительности	0,3
Изоляция в соответствии с EN 61810-5	3.6kV/3
Изоляция между обмоткой и контактами (1.2/50мкс) (кВт)	6(8 mm)
Диэлектрическая прочность между открытыми контактами (В) при	1000
Механическая долговечность в циклах	-/10·106
Электрическая долговечность при ном. нагрузке АС1 в циклах	60·103
Диапазон температур (°C)	-40/+55	-20/+60	-20/+60
Сертификация: (в соответствии с типом)	CE	CE	CE
Вес еденицы (г)	31	31	31
Количество в одной упаковке	10	10	10

Интерфейсные модули 38 серии (версия питания 3) оснащены встроенной схемой подавления тока утечки. Эта конструкция разработана согласно пожеланиям заказчиков, которые жаловались, что контакты не размыкаются, если в цепи сохраняется остаточный ток (110...125)В (перем.) и (230...240)В(перем.).
Такая проблема возникает, например, при подключении интерфейсных модулей к ПЛК с тремя выводами или при подключении по достаточно
длинным кабелям.

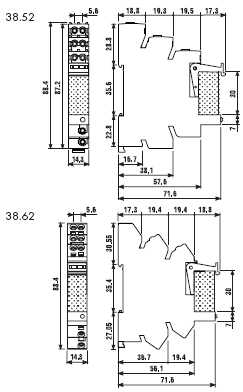

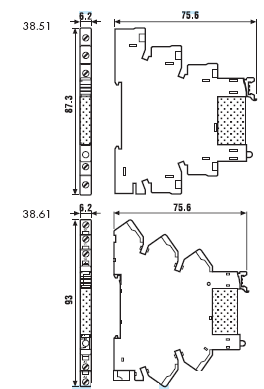

Габаритные размеры
