Промежуточные реле общепромышленные KIPPRIBOR серии RP

Промежуточные реле. Серия RP



Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Для монтажа промежуточных реле на DIN-рейку или плоскость используются двух- и трехъярусные колодки KIPPRIBOR PYF.

Промежуточные реле KIPPRIBOR серии RP имеют следующие преимущества:

  • прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
  • полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
  • яркий цветной светодиодный (LED) индикатор работы;
  • удобный ручной дублёр с фиксацией (для модификаций LTU).

Степень защиты промежуточных реле KIPPRIBOR серии RP:

  • корпуса реле – IP40,
  • со стороны клемм – IР00.

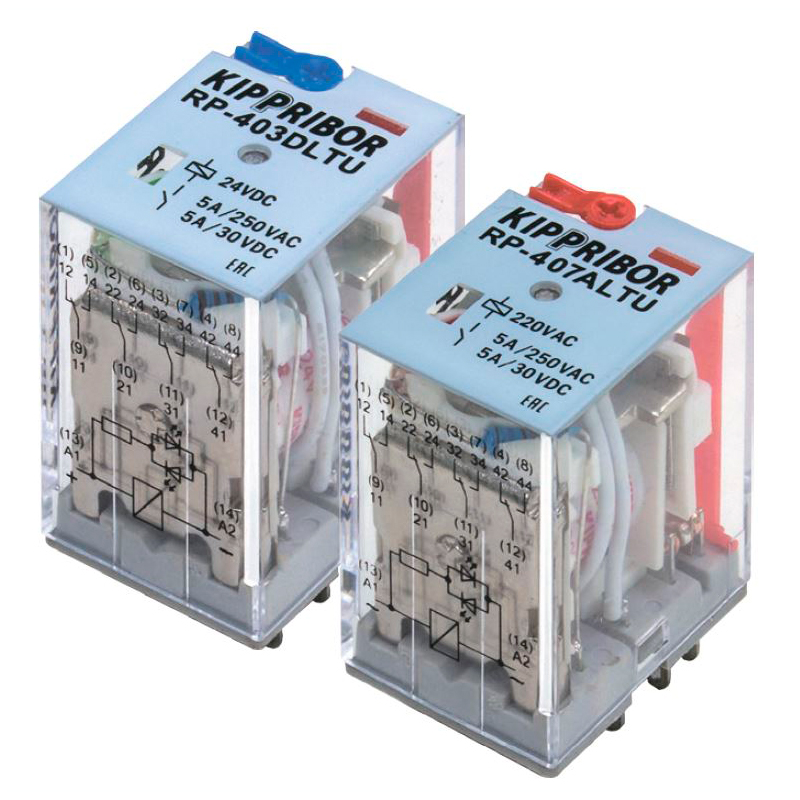

RP-402DLTU

Реле промежуточное

12VDC,  5A\250V, мех.индикатор, LED-индикатор, дублер

RP-402ALTU

12VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер

RP-403DL

24VDC, 5A\250V, LED-индикатор

RP-403DLTU

24VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер

RP-403ALTU

24VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер

RP-405DLTU

110VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер

RP-405ALTU

110VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер

RP-407AL

220VAC, 5A\250V, LED-индикатор

RP-407ALTU

220VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер

PYF-044BE/2

Монтажная колодка

2-х ярусная, винтовые клеммы



Промежуточные реле в компактном корпусе. Серия MR (2-х контактные)

Промежуточные реле KIPPRIBOR серии MR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

Реле KIPPRIBOR серии MR выполнены в компактном прозрачном корпусе шириной всего 16 мм. Несмотря на свои миниатюрные размеры, промежуточные реле KIPPRIBOR серии MR имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.

Реле KIPPRIBOR серии MR монтируются как на DIN-рейку стандарта 35 мм, при помощи монтажных колодок, так и печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).

Преимущества промежуточных реле KIPPRIBOR серии MR:

  • значительно меньшие габариты реле при сопоставимых токах;
  • полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
  • монтаж на DIN-рейку или печатную плату;
  • ширина монтажной колодки – всего 16 мм.
