Барьер искрозащиты ОВЕН ИСКРА

 Барьер искрозащиты ОВЕН ИСКРА устанавливается в электрической цепи, связывающей датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне. Барьер обеспечивает искрозащиту электрической цепи датчика путем ограничения значений напряжения и тока до искробезопасных.
Барьеры искрозащиты ОВЕН ИСКРА применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где могут присутствовать взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).
Барьер ИСКРА относится к связанному электрооборудованию, реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – a и категорию IIC в соответствии с ГОСТ Р 51330.10-99 (МЭК 600791496) и имеет маркировку взрывозащищенности [Exia IIС].
Барьер искрозащиты предназначен для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.

Функциональные возможности

ОГРАНИЧЕНИЕ НАПРЯЖЕНИЯ И ТОКА В ЦЕПИ до искробезопасных значений при воздействии на барьер напряжения до 250 В
БАРЬЕРЫ ИМЕЮТ ИКРОБЕЗОПАСНЫЕ ЦЕПИ УРОВНЯ «ia» (особовзрывобезопасные)
ПРИГОДНЫ ДЛЯ НАИБОЛЕЕ ВЗРЫВООПАСНЫХ НЕРУДНИЧНЫХ СРЕД, например – водород, ацетилен (группа IIC)
ВЫСОКАЯ НАДЕЖНОСТЬ ВЗРЫВОЗАЩИТЫ, обеспеченная схемным решением:
– троирование полупроводниковых элементов, ограничивающих напряжение;
– двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения.

Барьеры ИСКРА выпускаются в трех модификациях для различных типов датчиков
ИСКРА-АТ.02 – барьер искрозащиты для датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:
широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В);
выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей;
не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах.
ИСКРА-ТП.02 – барьер искрозащиты для термопар и датчиков с выходным сигналом напряжения –1...+1 В:
возможность работы с источниками напряжения до 6 В.
ИСКРА-ТС.02 – барьер искрозащиты для термосопротивлений типа ТСМ/ТСП:
низкая погрешность барьера (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей;
малое переходное сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт».

Технические характеристики

Предел допустимой основной погрешности не более 0,1 % от диапазона измерений*
Дополнительная температурная составляющая погрешности барьера
при изменении температуры в диапазоне от +1 до +50 °С		 не более 0,002 % на 1 °С от диапазона измерений
Тип корпуса крепления на DIN-рейку 35 мм
Степень защиты корпуса IP20
Габаритные размеры 110×76×27 мм
Масса барьера не более 0,3 кг

Выходные искробезопасные параметры

Параметр Искра-АТ.02 Искра-ТП.02 Искра-ТС.02
Напряжение холостого хода U0, В 31,8 6,8 10.2
Ток короткого замыкания I0, мА 88 100 200
Максимальная внешняя емкость С0, мкФ 0.05 17.9 2.75
Максимальная внешняя индуктивность L0, мГн 0,1 0.15 3.0

Условия эксплуатации

Температура окружающего воздуха +1...50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)0 не более 80 %

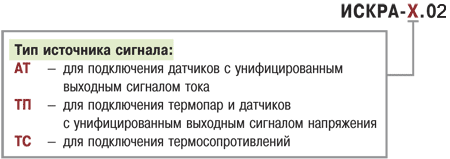

Модификации

Схемы подключения

Модификация барьера ИСКРА Схема подключения

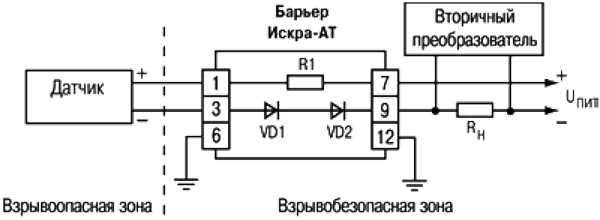

ИСКРА-АТ.02

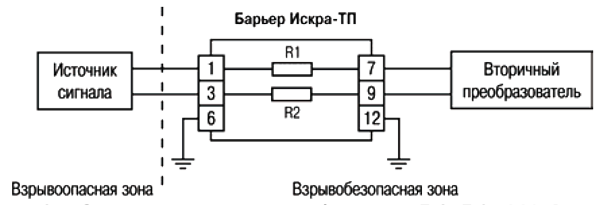

ИСКРА-ТП.02

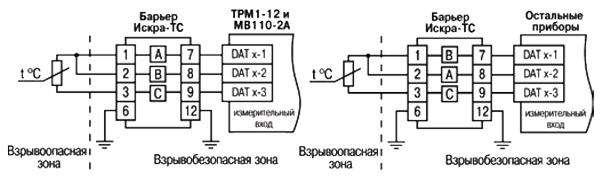

ИСКРА-ТС.02
Модификация барьера ИСКРА Типы датчиков, работающих совместно с барьером ИСКРА
ИСКРА-АТ.02

Датчики с унифицированным токовым сигналом
0…5 мА, 0…20 мА, 4…20 мА
Используется с источником постоянного напряжения:
– макс. выходное напряжение 28 В,
– выходной ток 40 мА.
Максимальное сопротивление нагрузки:

где Uпит – напряжение источника питания, В;
Uд.min – минимально допустимое напряжение питания датчика, В;
Iд – верхняя граница диапазона токов датчика, мА
ИСКРА-ТП.02 Источники напряжения с диапазоном –1…+1 В, в том числе:
– термопары ТХК(L), ТХА(K), ТМК(T), ТПП(S), ТПП(R), ТНН(N), ТЖК(J), ТВР(A-1), ТВР(A-2), ТВР(A-3)
– датчики с унифицированным сигналом напряжения –50…+50 мВ, 0…±1 В
Сопротивление каждой цепи около 110 Ом.
Входное сопротивление вторичного преобразователя – не менее 1 МОм
ИСКРА-ТС.02 Термосопротивления
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt500, Pt1000

Комплектность

  1. Барьер ИСКРА
  2. Паспорт
  3. Руководство по эксплуатации
  4. Гарантийный талон
