Блок сетевого фильтра ОВЕН БСФ

  Блоки сетевых фильтров ОВЕН БСФ предназначены для защиты двухпроводной сети переменного тока, питающей приборы и датчики, от импульсных и высокочастотных помех.

Блоки выпускаются в корпусах, предназначенных для крепления на DIN-рейку 35 мм.

Блоки выпускаются в двух модификациях:
- ОВЕН БСФ-Д2-0,6 – корпус Д2, 36х90х58 мм, максимальный ток нагрузки 0,6 А;
- ОВЕН БСФ-Д3-1,2 – корпус Д3, 54х90х58 мм, максимальный ток нагрузки 1,2 А.

Основные функции
- ЗАЩИТА ЭЛЕКТРООБОРУДОВАНИЯ от действия помех, проникающих из сети
- ЗАЩИТА СЕТИ от эмиссии помех подключенного работающего электрооборудования
- ОСЛАБЛЕНИЕ ИМПУЛЬСНЫХ ПОМЕХ
- ПОДАВЛЕНИЕ ВЫСОКОЧАСТОТНЫХ ПОМЕХ

Техническое описание

Защита от импульсных помех
Импульсные помехи – кратковременные (1 нс...1 мс) выбросы напряжения в сети амплитудой выше номинального напряжения.
ОВЕН БСФ эффективно ослабляет импульсные помехи от природных и техногенных источников:
- ударов молний вблизи кабелей или линий электропередачи (могут причинить вред на расстоянии до 20 км);
- коммутационных процессов при включении/отключении мощной сетевой нагрузки;
- выбросов тока при полном включении/выключении напряжения в сети, аварии на подстанциях.

Импульсная помеха

до блока сетевого фильтра БСФ после блока сетевого фильтра БСФ

Защита от высокочастотных (ВЧ) помех

Высокочастотные помехи – неопределенные по времени и амплитуде сигналы в диапазоне 100 кГц...30 МГц, которые искажают параметры входного напряжения (220 В/50 Гц).
ОВЕН БСФ эффективно подавляет ВЧ-помехи от следующих источников:
-импульсных блоков питания (бытовая электронная техника, промышленные и медицинские аппараты и др.);
-цепей нелинейных преобразователей мощности (преобразователи переменного и постоянного напряжения);
-мощных двигателей, аккумуляторов, генераторов, сварочных аппаратов, реле, газоразрядных ламп и т. п.

Высокочастотная помеха

до блока сетевого фильтра БСФ после блока сетевого фильтра БСФ

Технические характеристики

Входное напряжение переменного тока 176…264 В
Частота входного напряжения 50 Гц
Падение напряжения на фильтре блока не более 0,3 В
Максимальный ток нагрузки:
– БСФ-Д2-0,6 0,6 A
– БСФ-Д3-1,2  1,2 А
Рабочий диапазон температур –20…+50 °С
Электрическая прочность изоляции:
– вход – корпус (действующее значение) 1,5 кВ
– выход – корпус (действующее значение 1,5 кВ
Тип и габаритные размеры корпуса:
– БСФ-Д2-0,6 на DIN-рейку Д2, 36x90x58 мм
– БСФ-Д3-1,2 на DIN-рейку Д3, 54x90x58 мм
Степень защиты корпуса (со стороны лицевой панели) IP20

Характеристики ослабления и подавления помех

Ослабление импульсных помех:
– 5/50 нс до 10 раз
– 1/50 мкс до 4 раз
Подавление ВЧ-помех (вносимое затухание):
– 100 кГц на 30 дБ
– 1 МГц на 40 дБ
– 10 МГц на 40 дБ
– 30 МГц на 30 дБ

Условия эксплуатации

Температура окружающего воздуха –20...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при +25 ºС и ниже без конденсации влаги) не более 80 %

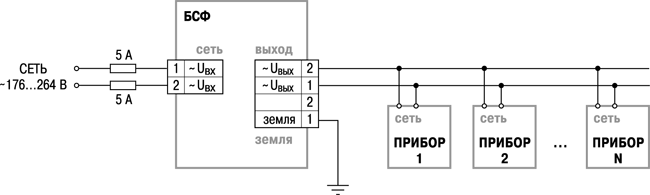

Схемы подключения

ПРИМЕЧАНИЯ.
1. Не допускается параллельная работа блоков сетевого фильтра
2. Количество подключенных к БСФ приборов или блоков должно соответствовать максимальному току нагрузки:
– 0,6 А для БСФ-Д2-0,6,
– 1,2 А для БСФ-Д3-1,2

Габаритные чертежи

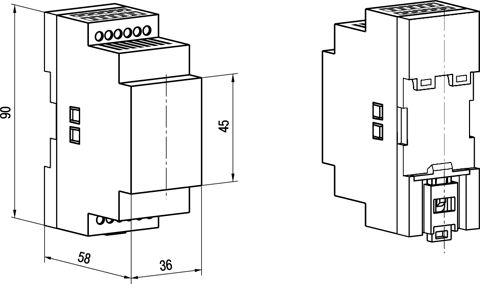

ОВЕН БСФ-Д2-0,6

Д2 – корпус для крепления на DIN-рейку 35 мм,
габаритные размеры 36х90х58 мм,
степень защиты со стороны передней панели IP20

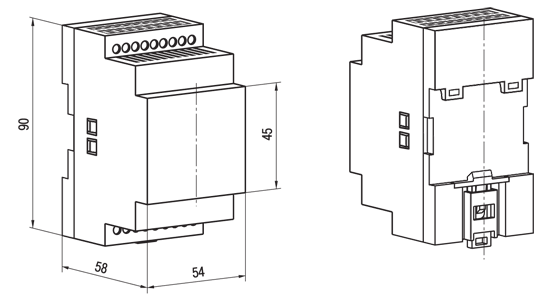

ОВЕН БСФ-Д3-1,2

Д3 – корпус для крепления на DIN-рейку 35 мм,
габаритные размеры 54х90х58 мм,
степень защиты со стороны передней панели IP20

Комплектность

  1. Блок сетевого фильтра БСФ
  2. Паспорт и руководство по эксплуатации
  3. Гарантийный талон
Блок сетевого фильтра ОВЕН БСФ
Руководство по эксплуатации БСФ
