БП60 одноканальные блоки питания до 60 Вт

  Блок питания БП60 предназначен для питания стабилизированным напряжением постоянного тока различных широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т.п.).
Применяется для построения систем электропитания различной сложности, в том числе распределенных.

Блок питания БП60Б-Д4 выпускается в корпусе с креплением на DIN-рейку типа Д4.

Техническое описание блока питания
-ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение
-ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА
-ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
-ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
-РЕГУЛИРОВКА ВЫХОДНОГО НАПРЯЖЕНИЯ с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности
-ИНДИКАЦИЯ о наличии напряжения на выходе

Технические характеристики

Входное напряжение:
– переменного тока 90...264 В
– постоянного тока 110...370 В
Частота входного переменного напряжения 47...63 Гц
Порог срабатывания защиты по току не более 1,5 Imax
Максимальная выходная мощность 60 Вт
Нестабильность выходного напряжения при изменении напряжения питания ±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax:
– для выходного напряжения 5 или 9 В ±0,5 %
– для выходного напряжения 12, 15, 24, 36, 48, 60 В ±0,25 %
Рабочий диапазон температур –20...+50 °C
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур ±0,025 % / °C
Электрическая прочность изоляции:
– вход - выход (действующее значение) 3 кВ
– вход - корпус (действующее значение) 1,5 кВ
Уровень радиопомех по ГОСТ Р 51527 группа С
Тип и габаритные размеры корпуса Д4, 72х90х58 мм
Степень защиты корпуса (со стороны передней панели) IP20

Выходные параметры БП60

Модиф. блока питания Выходное напряжение, В* Амплитуда пульсации выходного напряжения, мВ Макс. ток нагрузки Imax, А Ток потребления, А
БП60Б-Д4-5 5 ± 1 % 80 8,0 0,77...0,32
БП60Б-Д4-9 9 ± 1 % 80 5,4 0,94...0,39
БП60Б-Д4-12 12 ± 1 % 100 4,5 1,04...0,43
БП60Б-Д4-15 15 ± 1 % 120 4,0 1,1...0,43
БП60Б-Д4-24 24 ± 1 % 120 2,5 1,03...0,41
БП60Б-Д4-36 36 ± 1 % 150 1,67 1,03...0,41
БП60Б-Д4-48 48 ± 1 % 150 1,25 1,03...0,41
БП60Б-Д4-60 60 ± 1 % 150 1,0 1,03...0,41

* Допускается регулировка выходного напряжения в пределах ±8 %.

Условия эксплуатации блока питания БП60

Температура окружающего воздуха –20...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %

Схемы подключения

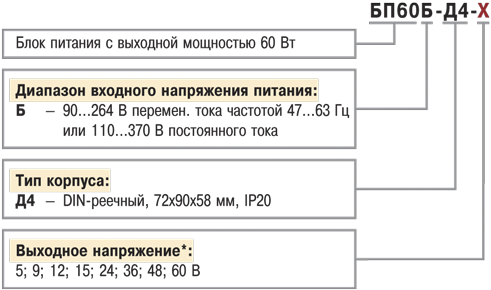

Модификации

Руководство по эксплуатации БП60Б-Д
Руководство по эксплуатации БП60Б-Д4
Одноканальный блок питания ОВЕН БП60Б-Д4
