БП30 одноканальные блоки питания до 30 Вт

 Блок питания БП30 предназначен для питания стабилизированным напряжением постоянного тока различных широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т.п.).
Применяется для построения систем электропитания различной сложности, в том числе распределенных.

Блок питания БП30Б-Д3 выпускается в корпусе с креплением на DIN-рейку типа Д3.

Основные функции
-Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение
-Ограничение пускового тока с помощью терморезистора
-Защита от перенапряжения и импульсных помех на входе с помощью варистора
-Защита от перегрузки, короткого замыкания и перегрева

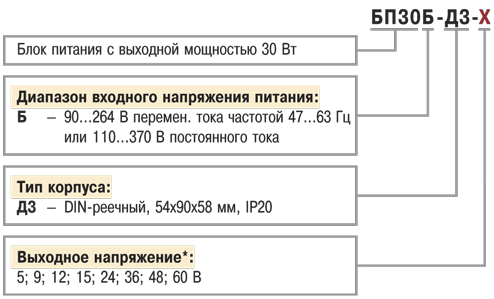

Модификации

* Значение выходного напряжения выбирается при заказе:
– стандартные позиции – 12, 24 и 36 В;
– заказные позиции – 5, 9, 15, 48 и 60 В.

Технические характеристики

Входное напряжение блока питания:
– переменного тока 90...264 В
– постоянного тока 110...370 В
Частота входного переменного напряжения 47...63 Гц
Порог срабатывания защиты по току не более 1,4 Imax
Максимальная выходная мощность 30 Вт
Нестабильность выходного напряжения при изменении напряжения питания ±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax ±0,2 %
Рабочий диапазон температур –20...+50 °C
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур ±0,015 % / °C
Электрическая прочность изоляции:
– вход - выход (действующее значение) 3 кВ
– вход - корпус (действующее значение) 1,5 кВ
Уровень радиопомех по ГОСТ Р 51527 группа С
Тип и габаритные размеры корпуса Д3, 54х90х58 мм
Степень защиты корпуса (со стороны передней панели) IP20

Выходные параметры одноканального блока питания ОВЕН БП30

Модиф. блока питания Выходное напряж., В* Амплитуда пульсации выходного напряж., мВ Макс. ток нагрузки Imax, А Ток потребления, А
БП30Б-Д3-5 5 ± 1 % 60 4,0 0,41...0,16
БП30Б-Д3-9 9 ± 1 % 80 2,7 0,44...0,20
БП30Б-Д3-12 12 ± 1 % 100 2,4 0,50...0,21
БП30Б-Д3-15 15 ± 1 % 120 2,0 0,55...0,23
БП30Б-Д3-24 24 ± 1 % 120 1,25 0,55...0,23
БП30Б-Д3-36 36 ± 1 % 150 0,83 0,55...0,23
БП30Б-Д3-48 48 ± 1 % 150 0,63 0,55...0,23
БП30Б-Д3-60 60 ± 1 % 150 0,5 0,55...0,23

* Допускается регулировка выходного напряжения в пределах ±8 %.

Условия эксплуатации блока питания БП30

Температура окружающего воздуха –20...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %

Схемы подключения

Одноканальный блок питания ОВЕН БП30Б-Д3
