БП04 одноканальные блоки питания до 4 Вт

  Блок питания БП04 предназначен для питания стабилизированным напряжением 24 В или 36 В двух однотипных датчиков с унифицированным выходным токовым сигналом (датчиков давления, влажности и т.д.)

Основные функции блока питания
-ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение
-ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА
-ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
-ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
-ИНДИКАЦИЯ о наличии напряжения на выходе

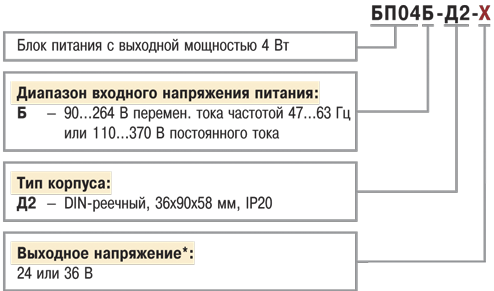

Модификации

* Значение выходного напряжения выбирается при заказе

Технические характеристики

Входное напряжение

– переменного тока 90...264 В
– постоянного тока 110...370 В
Частота входного переменного напряжения 47...63 Гц
Порог срабатывания защиты по току не более 1,5 Imax
Суммарная выходная мощность 4 Вт
Номинальное выходное напряжение канала 24 или 36 В
Нестабильность выходного напряжения при изменении напряжения питания ±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax ±0,15 %
Рабочий диапазон температур блока питания –20...+50 °C
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур ±0,025 % / °C
Электрическая прочность изоляции:
– вход – выход (действующее значение) 1,5 кВ
– вход – корпус (действующее значение) 1,5 кВ
Уровень радиопомех по ГОСТ Р 51527 группа С
Тип и габаритные размеры корпуса Д2, 36х90х58 мм
Степень защиты корпуса (со стороны передней панели) IP20

Выходные параметры

Модификация прибора Выходное, В Амплитуда пульсации выходного напряжения, мВ Макс. ток нагрузки Imax, А Ток потребления, А
БП04Б-Д2-24 24 ± 2 % 100 0,165 0,09...0,04
БП04Б-Д2-36 36 ± 2 % 100 0,110 0,09...0,045

Условия эксплуатации блока питания БП04Б

Температура окружающего воздуха –20...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %

Схемы подключения

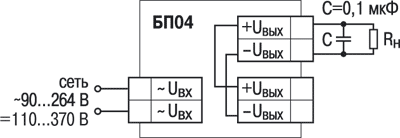

Схема подключения блока питания БП04 с одним нагруженным выходом

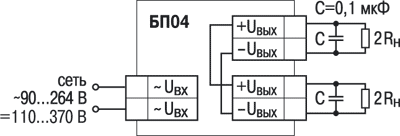

Схема подключения блока питания БП04 с двумя нагруженными выходами



Руководство по эксплуатации БП04Б-Д2
