БП02 одноканальные блоки питания до 2,5 Вт

   Блок питания БП02 предназначен для питания стабилизированным напряжением 24 В датчиков с унифицированным выходным токовым сигналом (датчиков температуры с нормирующим преобразователем, датчиков давления, влажности и т.д.)
Блок питания БП02 выпускается в корпусе с креплением на DIN-рейку типа Д1.

Основные функции блока питания.
-ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение.
-ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
-ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева

Технические характеристики

Входное напряжение, В: ~ 90 … 264
Частота входного переменного напряжения, ГЦ 47 … 63
Номинальное выходное напряжение, В = 24
Максимальная погрешность выходного напряжения, %, не более ± 3
Амплитуда пульсации выходного напряжения, мВ 120
Максимальный ток нагрузки, А 0,1
Ток потребления при входном
напряжении ~220 В, не более, А		 0,03
Порог срабатывания защиты по току  1,3÷2 I max*
Нестабильность выходного напряжения при изменении напряжения питания, %, не более ± 0,2
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I max до I max, %, не более ± 0,2
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур, % / °C ± 0,025
Электрическая прочность изоляции, кВ:
(действующее значение)		 2.0
Уровень радиопомех
(группа по ГОСТ Р 51522-99)		 А
Масса, кг, не более 0,062
Габаритные размеры (Ш × В × Г), мм 22 × 90 × 56,6
Степень защиты корпуса (со стороны лицевой панели) IP20
* – Imax – максимальный ток нагрузки, А

Схемы подключения

Типовая схема подключения блока питания БП02Б – Д1 – 24

Габаритные размеры

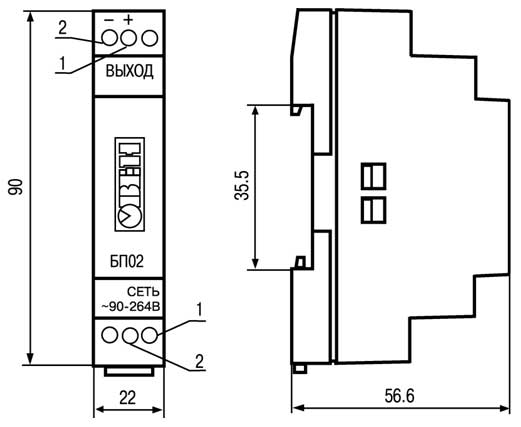

Габаритные размеры блока питания БП02Б-Д1-24

Руководство по эксплуатации БП02Б-Д1
