БП14 многоканальные блоки питания до 14 Вт

  Многоканальный блок питания БП14 предназначен для питания стабилизированным напряжением 24 В или 36 В датчиков с унифицированным выходным токовым сигналом.

Основные функции
-ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное в двух или четырех независимых каналах
-ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА
-ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
-ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
-ИНДИКАЦИЯ о наличии напряжения на выходе каждого канала

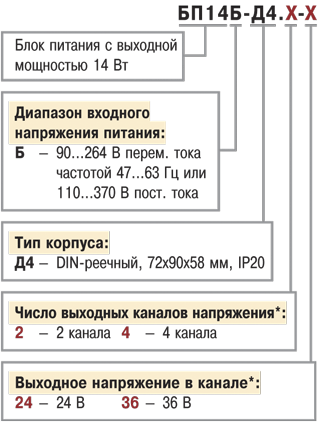

Модификации

* Число каналов и значение выходного напряжения выбирается при заказе.

Технические характеристики

Входное напряжение:
– переменного тока 90...264 В
– постоянного тока 110...370 В
Частота входного переменного напряжения 47...63 Гц
Порог срабатывания защиты по току (1,2...1,8) Imax
Суммарная выходная мощность 14 Вт
Количество выходных каналов 2 или 4
Номинальное выходное напряжение канала 24 или 36 В
Нестабильность выходного напряжения при изменении напряжения питания ±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax ±0,2 %
Рабочий диапазон температур –20...+50 °C
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур ±0,025 % / °C
Электрическая прочность изоляции:
– вход – выход (действующее значение) 2 кВ
– выход – выход (действующее значение) 1,5 кВ
– вход – корпус (действующее значение) 1,5 кВ
Уровень радиопомех по ГОСТ Р 51527 группа С
Тип и габаритные размеры корпуса Д4, 72х90х58 мм
Степень защиты корпуса (со стороны передней панели) IP20

Выходные параметры

Модиф. прибора Кол-во каналов Выходное напряж. в канале, В Амплитуда пульсации выходного напряж., мВ Макс. ток нагрузки в канале Imax, мА Макс. ток потребления при выходном напряж. ~220 В, А
БП14Б-Д4.4-24 4 24 ± 0,48 % 60 145 0,15
БП14Б-Д4.4-36 4 36 ± 0,72 % 60 95 0,15
БП14Б-Д4.2-24 2 24 ± 0,48 % 60 290 0,15
БП14Б-Д4.2-36 2 36 ± 0,72 % 60 190 0,15

Условия эксплуатации

Температура окружающего воздуха –20...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %

Схемы подключения

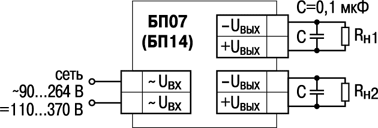

Схема подключения двухканального блока питания БП14

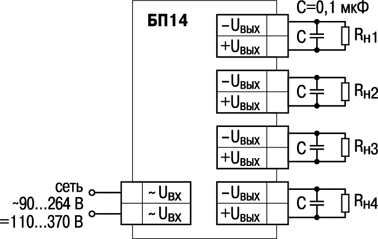

Схема подключения четырехканального блока питания БП14



Многоканальный блок питания ОВЕН БП14-Д4
Руководство по эксплуатации БП14Б-Д4
Руководство по эксплуатации БП14Б-Д2
