Преобразователь интерфейса Ethernet — RS-232/RS-485 ОВЕН ЕКОН 131. В РАЗРАБОТКЕ!!!

  Ethernet конвертер - ЕКОН предназначен для подключения устройств c последовательным интерфейсом RS-232/RS-485 к сети Ethernet.
Позволяет организовывать опрос одного или нескольких устройств с последовательными интерфейсами по сети Ethernet (Internet).
Может быть использован при создании систем диспетчеризации, автоматизированных систем учета энерго и теплоэнерго ресурсов, как коммерческих, так и технологических.

Функциональные возможности преобразователя ОВЕН ЕКОН131
- Работа в одном из двух режимов передачи данных Ethernet — RS-232/RS-485: «ЗАПРОС-ОТВЕТ», «БЕЗ ЗАПРОСА»
- Одновременное обращение нескольких устройств из сети Ethernet к одному порту (RS-232, RS-485)
- Связь двух устройств с последовательными интерфейсами (RS-232, RS-485) по сети Ethernet
- Индикация обмена через последовательные порты
В режиме «ЗАПРОС-ОТВЕТ» осуществляется прием запроса по сети Ethernet, передача его на указанный порт запрашиваемого устройства, получение и передача ответа в сеть Ethernet устройству, отправившему запрос.
Режим «БЕЗ ЗАПРОСА» обеспечивает прием данных от устройства на последовательный порт, передачу этих данных в сеть Ethernet указанному устройству, прием данных по сети Ethernet и передачу их на указанный последовательный порт.

Отличительные характеристики
- Один универсальный последовательный порт для подключения одного или нескольких устройств*, оснащенными интерфейсом RS-232/RS-485. Разведен на 2 независимых разъема
- Универсальный источник питания 24 В постоянного или 220 В переменного тока
- Клемный разъём для подключения интерфейса RS-485
- Встроенный согласующий резистор для интерфейса RS-485
- Прибор имеет возможность конфигурирования параметров работы и замены внутреннего программного обеспечения (ПО) через WEB-интерфейс или через программу Конфигуратор Виртуальных Портов (КВП)

*для интерфейса RS-485 до 32 приборов без использования повторителя (АС5), длина линии связи 1200

Технические характеристики

Основные технические параметры

Параметр Значение
Диапазон переменного напряжения:
напряжение, В		 от 90 до 264
(номинальные значения 110, 220 или 240 В)
частота, Гц от 47 до 63 (номинальные значения 50 и 60 Гц)
Диапазон напряжения постоянного тока, В от 20 до 34 В (номинальное значение 24 В);
Максимальная потребляемая мощность, не более, Вт 5
Поддерживаемые интерфейсы RS-232, RS-485, Ethernet 10/100 Мб/с
Степень защиты корпуса IP20
Габаритные размеры, мм 77×116 ×33,1
Масса прибора, кг, не более 0,5
Средний срок службы лет, не менее 8

Сигналы последовательного порта прибора

Интерфейс Сигналы
RS-232 RxD, TxD, GND, RTS, CTS, DSR, DTR, DCD
RS-485 A (Data+), B (Data-), GND

Характеристики последовательных интерфейсов связи прибора

Параметр Значение
Тип соединителя DB-9M (RS-232) и клеммник (RS-485)
Допустимая скорость обмена данными, бит/с, не менее 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 38400, 56000, 57600, 115200
Тип четности Нет (None), Чет (Even), Нечет (Odd),
Всегда 1 (Mark), Всегда 0 (Spase)
Количество бит данных 5, 6, 7, 8
Количество стоп-бит 1; 1,5; 2
Тип контроля потока RTS/CTS, DTR/DSR, XON/XOFF, Нет

Условия эксплуатации

Прибор эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 25 до 70 °С;
- верхний предел относительной влажности воздуха 95 % при температуре 35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Тип климатического исполнения прибора – УХЛ 4 по ГОСТ 15150.
По устойчивости к механическим воздействиям прибор соответствует требованиям ГОСТ Р 51841.

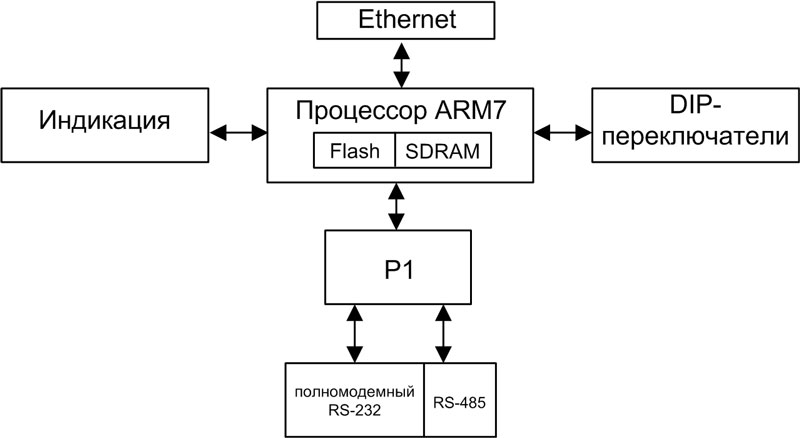

Функциональная схема
