Преобразователь интерфейса Ethernet — RS-232/RS-485 ОВЕН ЕКОН134.

  Преобразователь ЕКОН134 предназначен для подключения устройств c последовательным интерфейсом (RS-232, RS-485) к сети Ethernet. Он может применяться в системах диспетчеризации, автоматизированных системах учета энерго- и теплоэнергоресурсов как коммерческих, так и технологических.

Функциональные возможности преобразователя ОВЕН ЕКОН134
- Работа в одном из двух режимов передачи данных Ethernet — RS-232/RS-485: «ЗАПРОС-ОТВЕТ», «БЕЗ ЗАПРОСА»
- Одновременное обращение нескольких устройств из сети Ethernet к одному порту (RS-232, RS-485)
- Связь двух устройств с последовательными интерфейсами (RS-232, RS-485) по сети Ethernet
- Индикация обмена через последовательные порты
В режиме «ЗАПРОС-ОТВЕТ» осуществляется прием запроса по сети Ethernet, передача его на указанный порт запрашиваемого устройства, получение и передача ответа в сеть Ethernet устройству, отправившему запрос.
Режим «БЕЗ ЗАПРОСА» обеспечивает прием данных от устройства на последовательный порт, передачу этих данных в сеть Ethernet указанному устройству, прием данных по сети Ethernet и передачу их на указанный последовательный порт.

Отличительные характеристики
- 4 последовательных порта для удаленной работы по сети Ethernet (Internet) с одним или несколькими устройствами, оснащенными интерфейсом RS-232/RS-485
- 2 универсальных последовательных интерфейса RS-232/RS-485, режим работы определяется при помощи встроенных DIP-переключателей
- Прибор имеет возможность конфигурирования параметров работы и замены внутреннего программного обеспечения (ПО) через WEB-интерфейс или через программу Конфигуратор Виртуальных Портов (КВП)
- Высокая скорость передачи данных по последовательным портам, до 921600 бот посредством сетевого протокола UDP
- Один полномодемный последовательный порт RS-232
- Широкий диапазон температур: от -25 до +70 ºС

Технические характеристики

Основные технические характеристики ОВЕН ЕКОН134

Характеристики последовательных интерфейсов связи прибора. ОВЕН ЕКОН134

Параметры интерфейсов ОВЕН ЕКОН134

Схемы подключения

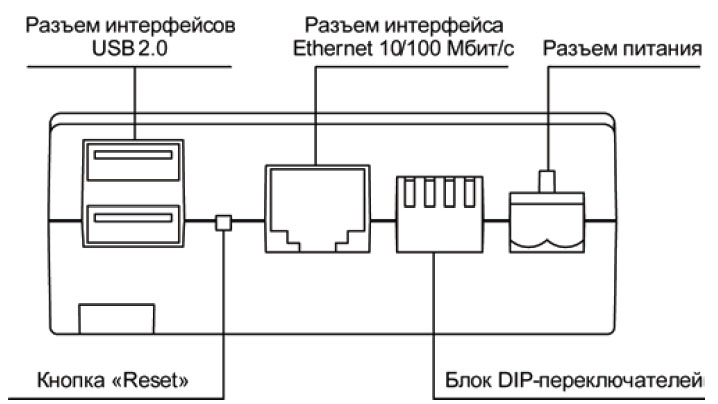

Внешний вид верхней панели прибора

Блок DIP-переключателей	Разъем питания	Разъем Ethernet

На верхней панели прибора расположены:
- разъем интерфейсов USB 2.0, предназначенный для подключения к прибору
   устройств, оснащенных интерфейсом USB 2.0 (в данной модификации прибора этот интерфейс
   не поддерживается);
- кнопка «RESET», предназначенная для перезагрузки внутреннего ПО прибора;
   блок DIP-переключателей – четыре DIP-переключателя предназначены для конфигурирования портов P1, P3, P4 прибора и выбора параметров прибора;
   разъем питания, предназначенный для подключения к прибору источника питания
   постоянного тока;
- разъем Ethernet, предназначенный для подключения прибора к сети Ethernet
  10/100Мбит/с.

Применение

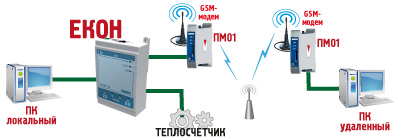

Задача 1. Необходимо с одного устройства с интерфейсом RS-232 снимать информацию на разные компьютеры. Причем один ПК стоит рядом, а 2-й расположен на удаленном расстоянии и подсоединяется к ЕКОН через GSM модем (например, ОВЕН ПМ01).

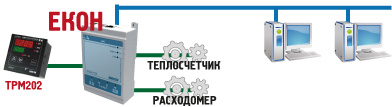

Задача 2. Необходимо производить опрос устройств с последовательным интерфейсом несколькими ПК, находящимися в сети Ethernet.

Программное обеспечение

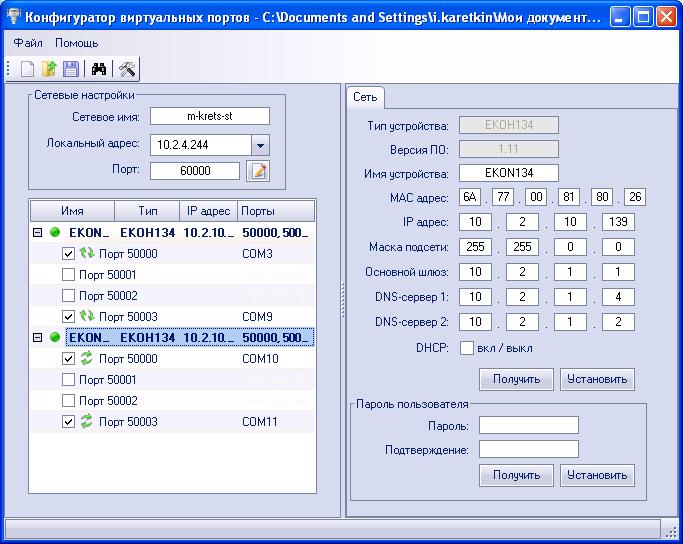

Программа «Конфигуратор Виртуальных Портов» («КВП»)
Видит последовательные порты преобразователей ЕКОН, как виртуальные Com-порты на персональном компьютере и позволяет опрашивать их опрашивать.
В качестве программы опроса через связь ЕКОН-КВП (по сети) может выступать любая программа, которая может опросить подключаемый к ЕКОН прибор по последовательному интерфейсу напрямую:
- OPC-серверы,
- Scada-системы с поддержкой драйверов,
- Программы-конфигураторы
- другие программы для подключаемых приборов.

Функциональные возможности
- Автоматический или ручной (по IP-адресу) поиск ЕКОН в сети
- Удаленное конфигурирование ЕКОН
- Создание виртуальных COM-портов прибора на ПК
- Одновременная работа с несколькими приборами
- Запуск КВП с последней конфигурацией при загрузке Windows
- Запуск заданной клиентской программы после загрузки КВП

Отличительные особенности КВП
- Понятный интерфейс пользователя
- Совместимость с платформой Windows (включая 64 Windows 7, 64-bit)
- Возможность опроса ЕКОН с выделенным IP-адресом в сети Интернет
- Сохранение конфигурации и перенос её на другой ПК
- Контроль IP-адреса, добавленного прибора
- Постоянный опрос и отображение статуса ЕКОН в сети
- Отображение обмена по последовательным портам
- Автоматический перевод сетевых настроек портов ЕКОН на настройки программы открывшей соответствующий виртуальный Com
- Быстрое переназначение Com-портов

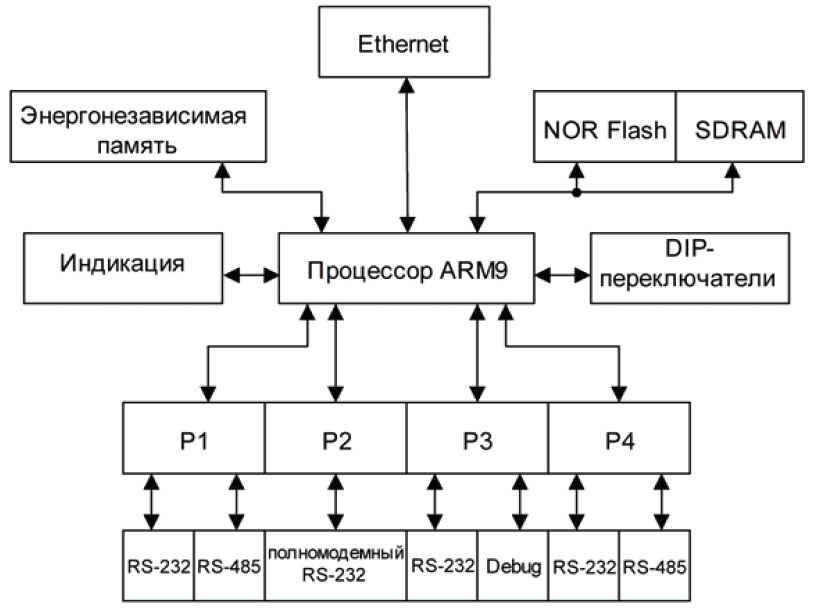

Функциональная схема

Условия эксплуатации

- Закрытые взрывобезопасные помещения без агрессивных паров и газов
- Температура окружающего воздуха от -25 до +70 ºС
- Верхней предел относительной влажности 95% при 35 ºС без конденсации влаги
- Атмосферное давление от 85…107 кПа

Тип климатического исполнения прибора – УХЛ4 по ГОСТ15150.
По устойчивости к механическим воздействиям прибор соответствует требованиям ГОСТ Р 51841.
