Универсальный преобразователь интерфейсов USB/UART ОВЕН НП-КП20

 ОВЕН  НП-КП20 предназначен для взаимного преобразования интерфейсов USB и UART. Позволяет подключать к ПК через USB и настраивать устройство НПТ-2: задавать тип датчика, задавать диапазон преобразования и другие настройки при помощи конфигуратора НПТ-2.

Основные отличительные характеристики
- Взаимное преобразование интерфейсов USB и UART.
- Создание виртуального COM – порта.
- Питание от шины USB

Список поддерживаемых приборов
- НПТ2

Технические характеристики

Наименование Значение
Питание
Постоянное напряжение (на шине USB), В от 4,75 до 5,25
Потребляемая мощность, Вт, не более 0,5
Интерфейс USB
Стандарт интерфейса USB2.0
Длина линии связи с внешним устройством, м, не более 1,5
Скорость обмена данными до 115200 бит/с
Используемые линии передачи данных D+, D-
Приемо-передатчик UART
Длина линии связи с внешним устройством, м не более 0,3
Количество подключаемых приборов 1
Используемые линии передачи данных RX, TX
Горячее включение допускается
Корпус
Габаритные размеры, мм 66×46×22
Степень защиты IP20
Масса, г, не более 50
Гальваническая изоляция
USB - UART отсутствует

Схемы подключения

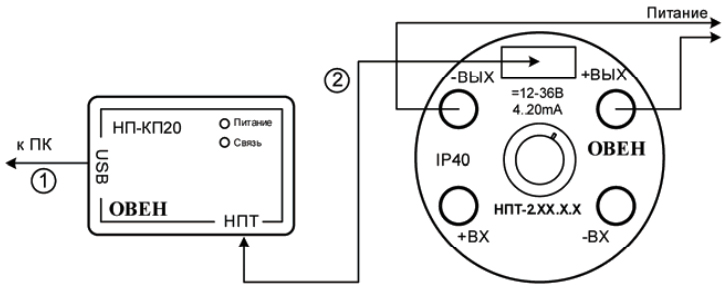

Схема подключения НП-КП20 к НПТ
1 – Комплектный кабель «USB 2.0 тип А-В, 1,5м»
2 – Комплектный кабель «КШ8
