Универсальный преобразователь интерфейсов USB/UART ОВЕН АС7.

  ОВЕН АС7 предназначен для взаимного преобразования интерфейсов USB и UART. Позволяет подключать к ПК и программировать устройства: ПР110, НПТ2 и другие устройства поддерживающие интерфейс UART.

Основные отличительные характеристики
- Взаимное преобразование интерфейсов USB и UART.
- Создание виртуального COM – порта.
- Питание от шины USB
- Может заменить устройства ПР-КП20 и НП-КП20.



Список поддерживаемых приборов
- ПР110
- НПТ2
- и др.*

* список приборов необходимо уточнять отдельно.

Технические характеристики

Наименование Значение
Питание
Постоянное напряжение (на шине USB), В от 4,75 до 5,25
Потребляемая мощность, Вт, не более 0,5
Интерфейс USB
Стандарт интерфейса USB2.0
Длина линии связи с внешним устройством, м, не более 1,5
Скорость обмена данными до 115200 бит/с
Используемые линии передачи данных D+, D-
Приемо-передатчик UART
Длина линии связи с внешним устройством, м не более 0,3
Количество подключаемых приборов 1
Используемые линии передачи данных RX, TX
Горячее включение допускается
Корпус
Габаритные размеры, мм 66×46×22
Степень защиты IP20
Масса, г, не более 50
Гальваническая изоляция
USB - UART Отсутствует

Схемы подключения

Схемы подключения преобразователей АС7, ПР-КП20, НП-КП20.

ВНИМАНИЕ! Одновременное подключение двух приборов к АС7 запрещено!

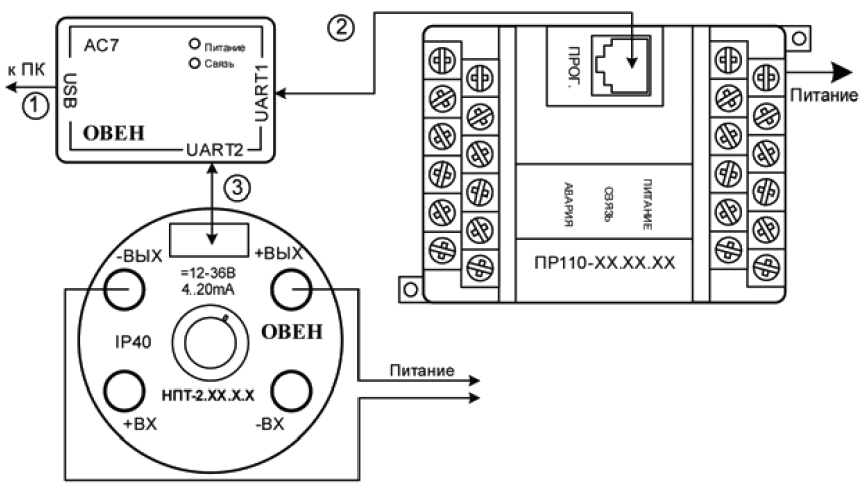

Схема подключения АС7 к ПР110 и НПТ2
1 – Комплектный кабель «USB 2.0 тип А-В, 1,5м»
2 – Комплектный кабель «КС8»
3 – Комплектный кабель «КШ8»

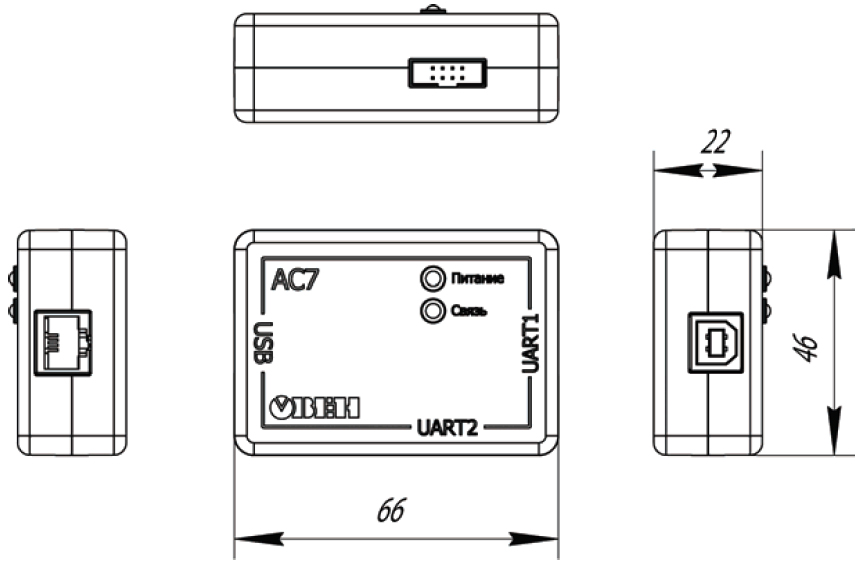

Габаритные размеры



Руководство по эксплуатации АС7
