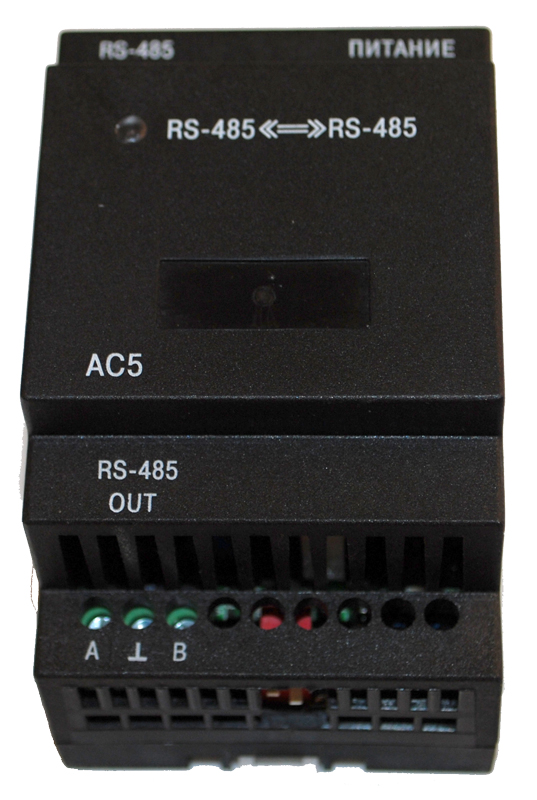

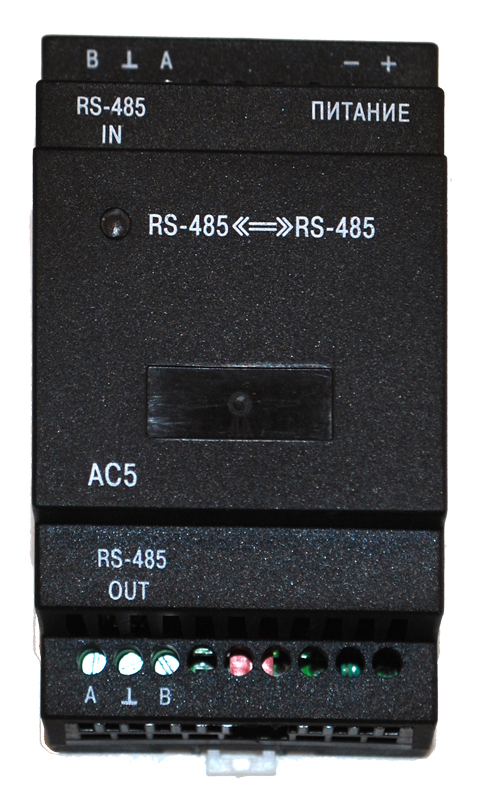

Повторитель интерфейса RS-485 ОВЕН АС5.

     Повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях если: количество приборов в сети больше чем 32, длина линии связи между приборами превышает 1200 метров.

Условия эксплуатации повторителя интерфейса RS-485 ОВЕН АС5
- Закрытые взрывобезопасные помещения без агрессивных паров и газов
- Диапазон рабочих температур окружающего воздуха: от минус 20 до +55 °С
- Относительная влажность воздуха: до 80% (при 25 °С и ниже без конденсации влаги)
- Атмосферное давление: от 84 до 106,7 кПа (группа исполнения P1 по ГОСТ 12997-84)
- Механические воздействия: группа исполнения N2 по ГОСТ 12997-84
- Воздействие электромагнитной среды: класс А по ГОСТ Р 51522-99
- Корпус для крепления на DIN-рейку с габаритами 54x90x58
- Гальваническая изоляция до 1500В
- Универсальный блок питания для запитывания прибора от сети переменного (90...264 В частотой 47…63Гц) и постоянного (20…375 В) токов
- Расширенные диапазоны рабочих температур -20..+55 ºС
- Автоматическое определение направления передачи данных
- Автоматическое определение скорости передачи данных



Преимущества использования
- Использовать линии связи RS485 длинной более 1200 метров
- Устанавливать количество приборов в сети больше чем 32
- Обеспечить гальваническую изоляцию между сегментами сети RS485

Технические характеристики

Наименование Значение
Напряжение питания:
переменного тока 90...264 В частотой 47…63Гц
постоянного тока 20…375 В
Потребляемая мощность, ВА, не более 2
Допустимое напряжение гальванической изоляции входов, В, не менее 1500
Скорость передачи данных, бит/с до 115200
Максимальная длина сегмента, м 1200
Максимальное количество приборов в сегменте, шт. 32
Габаритные размеры, мм 54x90x58
Степень защиты IP20
Крепление на DIN-рейку
Масса, Г, не более 100
Средний срок службы, лет, не менее 12



Руководство по эксплуатации АС5
