Преобразователь интерфейсов «токовая петля»/RS-485 ОВЕН АС2-М

Преобразователь интерфейсов АС2-М предназначен для взаимного преобразования интерфейсов: «токовая петля» и RS-485. Преобразователь позволяет передавать данные от одного прибора, имеющего интерфейс «токовая петля», в сеть RS-485 по запросу мастера сети. Передача данных по интерфейсу RS-485 происходит по протоколу ОВЕН или по протоколу Modbus (RTU, ASCII). Таким образом все приборы ОВЕН могут быть объединены в единую сеть по интерфейсу RS-485.
Такое объединение в сеть дает возможность создавать системы диспетчеризации на основе уже существующих и зарекомендовавших себя приборов, таких как: ТРМ32, ТРМ33, УКТ38, МПР51.

Основные функции

- ВЗАИМНОЕ ПРЕОБРАЗОВАНИЕ СИГНАЛОВ интерфейсов RS-485 и «токовая петля»
- ПЕРЕДАЧА ДАННЫХ от прибора с интерфейсом «токовая петля» в сеть RS-485 по запросу мастера сети
- ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ передачи данных в сети RS-485: Modbus (ASCII и RTU) и ОВЕН
- ГАЛЬВАНИЧЕСКАЯ ИЗОЛЯЦИЯ входов между собой и от питающей сети
- НАПРЯЖЕНИЕ ПИТАНИЯ ~90...245 В 47...63 Гц
- БЕСПЛАТНАЯ ПРОГРАММА-КОНФИГУРАТОР для настройки работы адаптера в сети

Технические характеристики

Питание

Номинальное напряжение питания	~90...245 В частотой 47...63 Гц
Максимальная потребляемая мощность	не более 2 ВА

Интерфейс «токовая петля»

Допустимое напряжение гальванической изоляции входов	не менее 1500 В
Рекомендуемая длина линии связи	3 м
Ток в токовой петле	7 мА
Напряжение в токовой петле	37 В

Интерфейс RS-485

Допустимое напряжение гальванической изоляции входов	не менее 1500 В
Максимальная длина линии связи	1200 м
Скорость передачи данных	2400, 4800, 9600, 19200, 38400, 115200 бит/с
Поддерживаемые протоколы	Modbus ASCII Modbus RTU ОВЕН
Количество приборов в сети	не более 32
Используемые линии передачи данных	А (D+), В (D–)

Корпус

Габаритные размеры	90х54х57,5 мм
Степень защиты	IP20
Крепление	на DIN-рейку, 35 мм
Масса	не более 110 г

Условия эксплуатации

Температура окружающей среды	–20...+75 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже)	не более 80 %

Список подключаемых приборов

Прибор	Версии прошивок
ТРМ32-Щ	T32CP66, T32CP73
ТРМ32-Щ4	T32CP84
ТРМ33-Щ	T33CP90, T33CP95
ТРМ33-Щ4	t33w403
ТРМ34	T34U_C22, T34U_C43, T34U_C44, T34KA16, T34KA28
ТРМ38	T34U_C22, T34U_C43, T34U_C44, T38KA16, T38KA28
УКТ38	U17CP_IU, U31CP_IU, U32CP_IU, U12KA, U24KA
УКТ38-Щ4	U38u_01, U38u_05, U38i_02, U38i_06, U38tp06, U38tp10, U38tpp05, U38tpp09, U38tr06, U38tr11
МПР51	M11A, m12new, m12z, M12Z1, M14a, M14b
Приборы серии PiC
ТРМ1-PiC	t5ui-c04
ТРМ10-PiC
ТРМ12-PiC	t12u-14

Схемы подключения

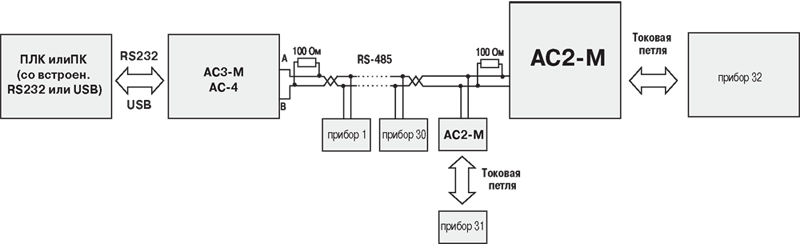

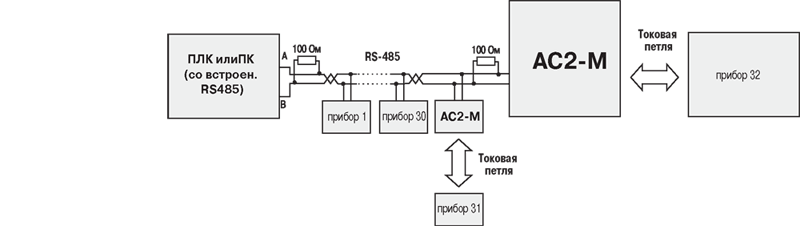

Схема подключения АС2-М
