Преобразователь интерфейсов «токовая петля»/RS-232 ОВЕН АС2

  Предназначен для взаимного преобразования сигналов в виде «токовой петли» и сигналов интерфейса RS-232. Применяется для подключения к последовательному COM-порту компьютера до 8 многоканальных приборов серий ТРМ32, ТРМ33, ТРМ38, МПР51 и др.

Основные функции
- ПОДКЛЮЧЕНИЕ ОТ 1 ДО 8 ПРИБОРОВ к одному последовательному порту компьютера
- ПРЕОБРАЗОВАНИЕ СИГНАЛА интерфейса RS-232 в «токовую петлю» и обратно
- НАЛИЧИЕ ВСТРОЕННОГО ИСТОЧНИКА ПИТАНИЯ
- ГАЛЬВАНИЧЕСКАЯ РАЗВЯЗКА

Технические характеристики

Напряжение питания 220 В частотой 50 Гц
Потребляемая мощность не более 2 ВА
Количество подключаемых приборов до 8
Способ обмена с прибором по двухпроводной линии токовая петля
Длина соединительной линии с прибором не более 1000 м
Интерфейс связи с ЭВМ RS-232
Длина линии связи с ЭВМ не более 10 м
Тип корпуса Н1
Габаритные размеры 150х105х65 мм
Степень защиты IP20

Условия эксплуатации

Температура окружающего воздуха +1...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при +25 °С) не более 80 %

Список подключаемых приборов

Измеритель ТРМ0-PiC
Измеритель-регулятор ТРМ1-PiC
Измеритель-регулятор ТРМ5-PiC
Измеритель-регулятор ТРМ10-PiC
Измеритель-регулятор ТРМ12-PiC
Измеритель восьмиканальный УКТ38-В
Измеритель восьмиканальный УКТ38-Щ4
Контроллер для систем отопления и ГВС ТРМ32
Контроллер для систем отопления и вентиляции ТРМ33
Регулятор четырехканальный ТРМ34
Регулятор восьмиканальный ТРМ38
Регулятор температуры и влажности МПР51

Схемы подключения

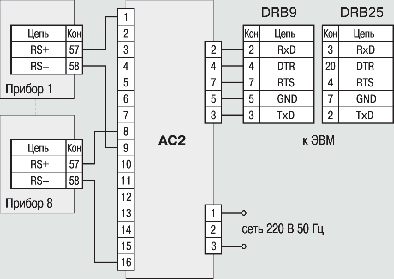

Схема подключения приборов ТРМ32, ТРМ33, УКТ38-В, УКТ38-Щ4

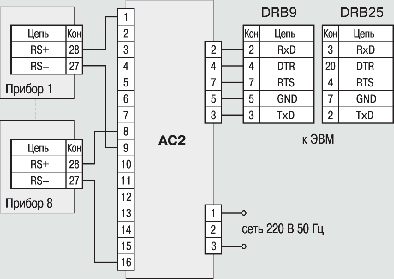

Схема подключения приборов ТРМ0-PiC, ТРМ1-PiC, ТРМ5-PiC, ТРМ10-PiC, ТРМ12-PiC
Схема подключения прибора МПР51
