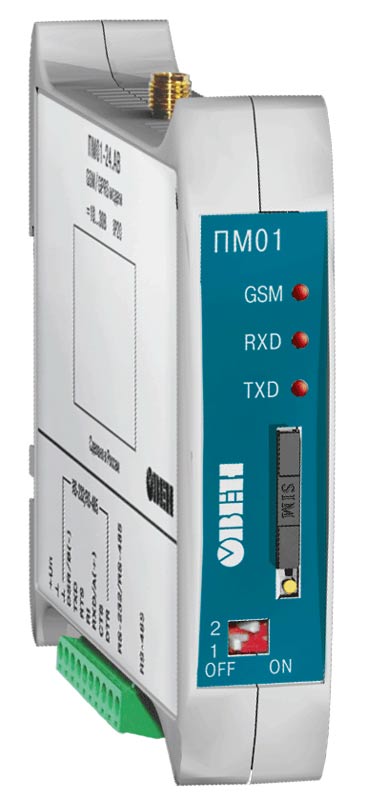

GSM/GPRS модем ОВЕН ПМ01.

GSM/GPRS модем ОВЕН ПМ01 предназначен для удаленного обмена данными через беспроводные системы связи стандарта GSM с оборудованием, оснащенным последовательными интерфейсами связи RS232 или RS485.

Преимущества GSM-модема ПМ01:
- Защита от зависания – автоматическая перезагрузка модема
- Интерфейс RS-232 или RS-485
- Два варианта напряжения питания: 24В постоянного и 220В переменного тока
- Широкий диапазон температур: -30..+70

Области применения GSM/GPRS модема ОВЕН ПМ01
- Системы сбора данных, диспетчеризации и управления
- Автоматические терминалы самообслуживания (платежные, вендинг и др.)
- Системы охранной и противопожарной безопасности
- Удаленный контроль датчиков и различного оборудования, оснащенными последовательными интерфейсами
- Дистанционные измерения
- Доступ в Интернет

Основные функциональные возможности GSM/GPRS модема ОВЕН ПМ01
- Прием и передача данных с помощью CSD
- Прием и передача данных с помощью GPRS
- Работа с последовательными интерфейсами RS-232* или RS-485**
- Позволяет производить управление приемом и передачей данных по последовательным интерфейсам RS-232* или RS-485 с помощью АТ-команд в соответствии со стандартами GSM 07.05 и GSM 07.07
- Производит индикацию наличия обмена данными по последовательным портам RS-485 или RS-232*
- Производит индикацию наличия регистрации в сети GSM и наличия передачи данных в режиме GPRS
Для организации обмена данными между SCADA-системой, через модемное соединене CSD, с устройством работающим по протоколу Modbus (ОВЕН ПЛК, модули ввода-вывода ОВЕН, ТРМ200, ТРМ201, ТРМ202, ТРМ138, ТРМ148, ТРМ133М и т.д.), рекомендуем приобрести: Modbus OPC/DDE сервер

Применение GSM/GPRS модема ПМ01 в АСКУЭ
Традиционно перед сетевыми компаниями и производственными предприятиями – потребителями электроэнергии – встаёт задача учёта электроэнергии в промышленном секторе розничного рынка. В качестве устройства связи между удаленными объектами и центром сбора данных в АСКУЭ широко применяется GSM/GPRS-модем ОВЕН ПМ01.

Технические характеристики

Наименование	Значение
Диапазон напряжений питания постоянного тока ПМ01-24.АВ, В	от 10 до 30
Диапазон напряжений питания переменного тока ПМ01-220.АВ, Вчастота, Гц	от 90 до 250 от 47 до 63
Максимальная потребляемая мощность, не более, ВА	15
Рабочий частотный диапазон	EGSM900/DCS1800/PCS1900
Класс выходной мощности передатчика	4 (EGSM900), 1 (DCS1800/PCS1900)
Класс мобильного оборудования	В
GPRS мультислот класс	10
Скорость обмена в режиме CSD, бит/с	9600
Скорость обмена в режиме GPRS, бит/с	прием – до 85600 передача – до 42800
Поддерживаемые типы SMS	SMS-MO, SMS-MT, SMS-CB
Поддержка SIM-карт	1,8В и 3В
Интерфейс связи с компьютером*	RS-232/RS-485, RS-485
Диапазон скоростей обмена по последовательному интерфейсу связи , бит/с	1200…115200
Степень защиты корпуса	IP20
Масса модема, кг, не более	0,5
Габаритные размеры модема, мм	120,1x107,1x22,5
Средний срок службы, лет, не менее	8

* В зависимости от модификации

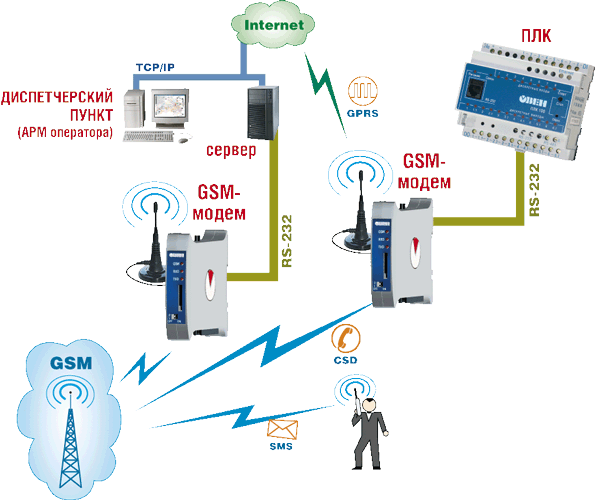

Схема применения

Инструкции по применению

Использование ПМ01 в качестве средства выхода ПК в интернет	Данный документ является инструкцией по подключению персонального компьютера к сети Интернет через GSM-сервер. В качестве устройства связи выступает GSM/GPRS модем ОВЕН ПМ01. Данная инструкция расширяет сферу применения GSM/GPRS модема ОВЕН ПМ01.	Скачать
Инструкция по созданию удаленного подключения средой CoDeSys к ОВЕН ПЛК через модем	Данный документ является инструкцией по подключению среды программирования CoDeSys к ОВЕН ПЛК через модемное соединение. В качестве средства соединения могут быть использованы, как GSM-модемы, так и проводные dial-up модемы.	Скачать
Связь с ОВЕН ПЛК через модем ПМ01	Инструкция по организации передачи текущих данных из ОВЕН ПЛК в Lectus OPC через gsm-модем ПМ01 используя CSD-соединение	Скачать
Связь с приборами ОВЕН через модем ПМ01	Инструкция по организации передачи текущих данных из прибора ОВЕН в Lectus OPC через gsm-модем ПМ01 используя CSD-соединение	Скачать
Передача данных с ОВЕН ПЛК на ПК по GPRS	Инструкция по настройке подключения ПЛК1хх к Интернет по GPRS, через GSM-модем ОВЕН ПМ01 для передачи данных на ПК(LectusOPC)	Скачать
Опрос тепловычислителя СПТ943	Инструкция по организации удаленного опроса тепловычислителя СПТ943 программой «ПРОЛОГ» при помощи модема ОВЕН ПМ01 (режим CSD). (инструкция в формате pdf и архив со сторонними программами и руководствами, упоминаемые в инструкции)	Скачать инструкцию (PDF) Скачать скачать скачать
Опрос тепловычислителя ВКТ-7	Инструкция по организации удаленного опроса тепловычислителя ВКТ-7 программой «ВКТ7Easy2 v3.44» при помощи модема ОВЕН ПМ01 (режим CSD).	Скачать инструкцию (PDF)

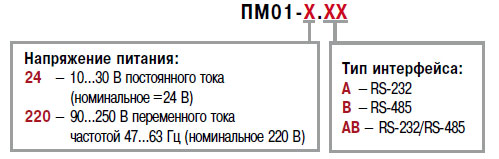

Модификации

Условия эксплуатации
- Закрытые взрывобезопасные помещения без агрессивных паров и газов
- Температура окружающего воздуха от -30 до +70 С
- Верхней предел относительной влажности 80% при 25 С без конденсации влаги
- Атмосферное давление от 85…107 кПа

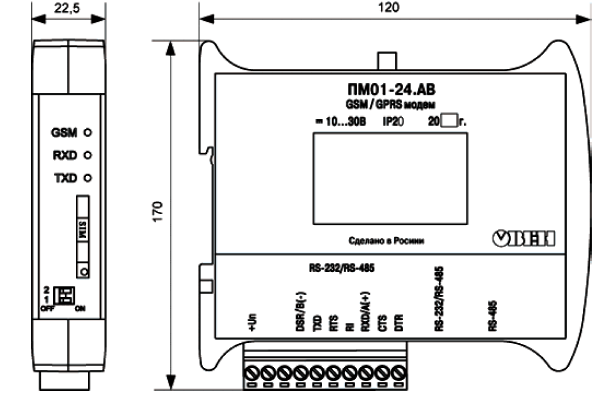

Габаритные и установочные размеры
