Модуль ввода параметров электрической сети МЭ110-224.1Т.

  Прибор предназначен для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485.
Прибор может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях и на объектах жилищно-коммунального и сельского хозяйства.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Модули МЭ110 ориентированы в первую очередь на отечественного потребителя
МЭ110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:

  • короткие сроки производства и поставки;
  • удобство приобретения через широкую дилерскую сеть;
  • гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
  • подробную документацию полностью на русском языке;
  • грамотную техническую поддержку и обучение;
  • открытость вашим идеям при расширении линейки.

Технические характеристики

Наименование

Значение

Напряжение питания

от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или



от 20 до 375 В постоянного тока (номинальное напряжение 24 В)

Потребляемая мощность, ВА, не более

4

Измерение тока

Количество аналоговых каналов измерения

1

Входной сигнал тока (действующее значение)

С использованием внешних трансформаторов тока

~ (0,02... 5) А, от 45 до 65 Гц

~ (2*10-5... 5*105) А, от 45 до 65 Гц

Основная погрешность измерений

± 0,5 %

Дополнительная погрешность измерения, вызванная изменением температуры окружающего воздуха относительно нормальной (на каждые 10 °С изменения температуры)

± 0,5 %

Время опроса входа, с, не более

± 0,5 %

Интерфейс связи

Интерфейс связи с мастером сети

RS-485

Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более

32

Максимальная скорость обмена по интерфейсу RS-485, бит/с

115200

Протоколы связи, используемые для передачи информации

ОВЕН; ModBus-RTU;

ModBus-ASCII; DCON

Степень защиты корпуса

IP20 со стороны передней панели,

IP00 со стороны клеммной колодки

Конструктивное исполнение

Габаритные размеры прибора, мм

110´ 76 ´ 27

Масса прибора, кг, не более

0,5

Средний срок службы, лет

10

Средняя наработка на отказ, часов

50000

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 20 до + 55 °С;
  • верхний предел относительной влажности воздуха 80 % при 35 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 84 до 106,7 кПа.
  • По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 52931-2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 52931-2008.
По электромагнитной совместимости модули относятся к оборудованию класса А по ГОСТ Р 51522-99. Допускается при подаче импульсных помех кратковременное прекращение обмена по сети RS-485. Обмен должен восстанавливаться сразу по окончании действия помехи.

Схемы подключения

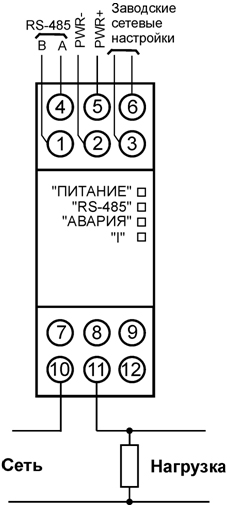

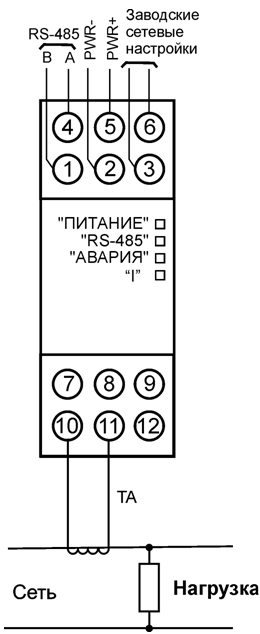

Подключение прибора к однофазной сети Подключение прибора к однофазной сети через согласующий трансформатор



Руководство по эксплуатации МЭ110-224.1Т
